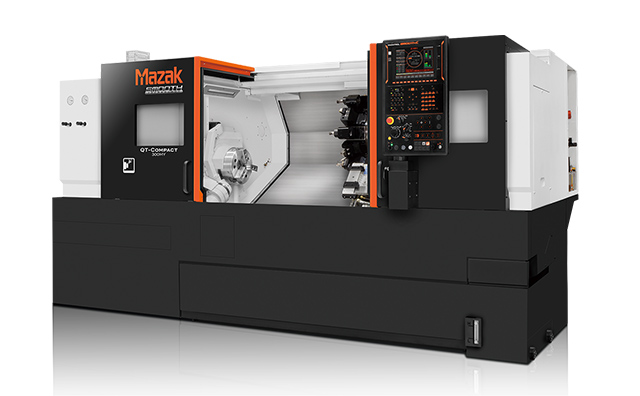

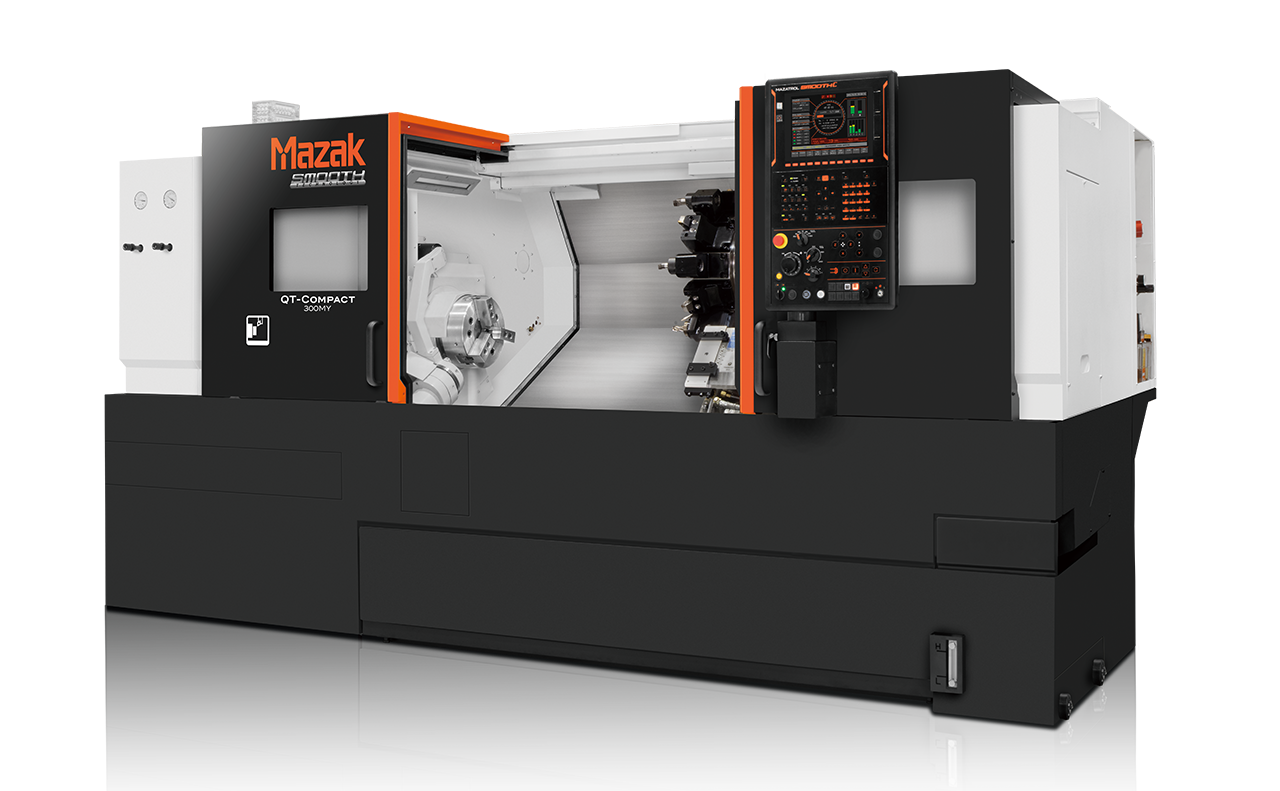

CNC soustružnická centra

QT-COMPACT

Kompaktní, vysoce výkonná CNC soustružnická centra

Vysoká nákladová efektivita

Rozsáhlá nabídka pro různé aplikace, jako je soustružení, frézování, obrábění za pomoci osy Y a možnosti druhého vřetena.

Vybaveno systémem MAZATROL SmoothC CNC s vynikající ovladatelností a vysokorychlostním, vysoce přesným řízením.

Velikost sklíčidla

Vysoká nákladová efektivita

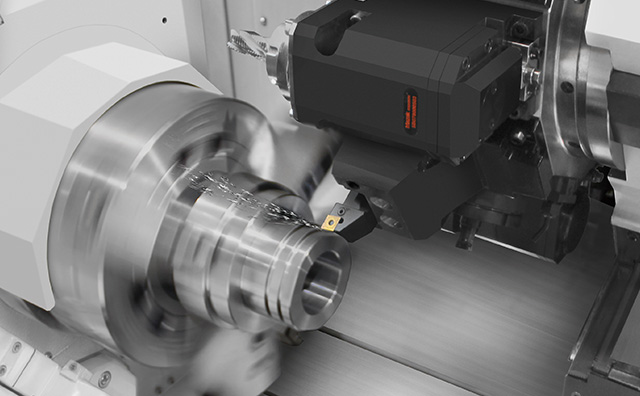

Integrované vřeteno/motor pro dosažení vysoké produktivity a přesnosti

Všechny řady jsou vybaveny integrovaným vřetenem/motory, což umožňuje různé operace, jako je těžké obrábění železných kovů nebo vysokorychlostní obrábění neželezných kovů, např. hliníku. K zajištění vysoké přesnosti se nepoužívají ozubená kola a řemeny, které jsou příčinou vibrací.

Hlavní vřeteno může pracovat také s indexací v ose C s minimálním krokem 0,0001° a s možností tvarování.

Řada 100: 6", řada 200: 8″

Řada 300: 10″

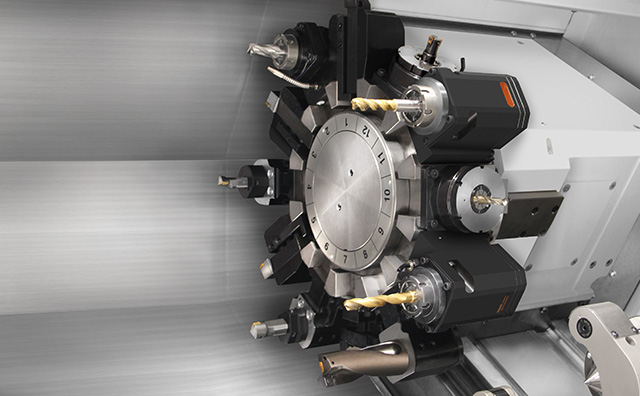

12 polohový bubnový revolver s frézovací funkcí

Bubnový revolver je navržen pro minimum kolizí. Pomocí bezzdvihového rotačního indexování lze provádět vysokorychlostní upínání/uvolňování revolveru bez kolizí. Držáky nástrojů jsou na revolveru pevně připevněny čtyřmi šrouby. Volitelně je k dispozici také 24 polohová revolverová hlava.

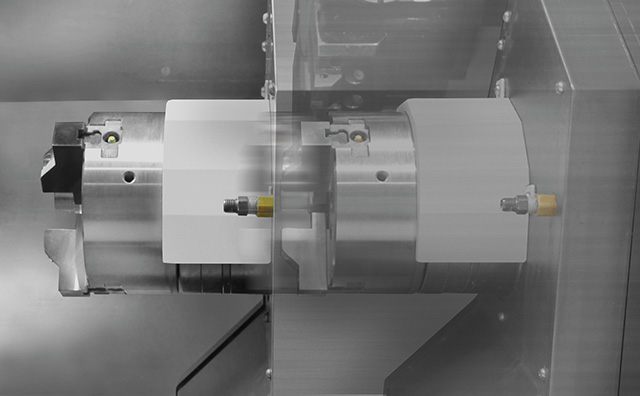

Druhé vřeteno

Orientací obou vřeten lze provádět vysoce přesný přesun obrobku z hlavního vřetena na druhé vřeteno pro kontinuální obrábění. Řada 100: 5”, Řada 200/300: 6”

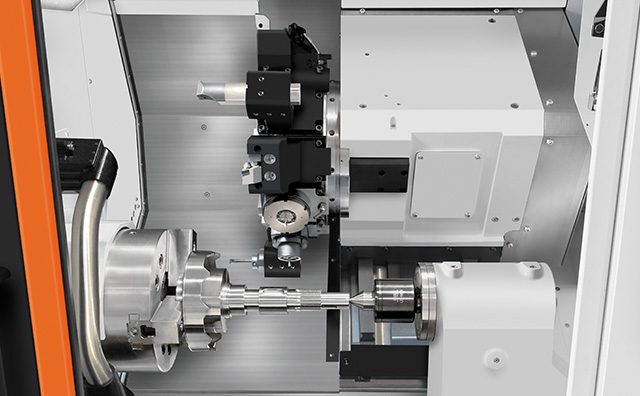

Osa Y pro obrábění složitých tvarů

Veliký zdvih osy Y zajišťuje vysokou přesnost a vysokou
efektivitu obrábění složitých obrobků.
Zdvih osy Y: 100（±50 ）mm

Rozsáhlá řada s frézovacími funkcemi ve všech modelech QT

Stroj lze vybrat podle typu výroby

	Vřeteno	Vřeteno rotačního nástroje	Osa Y	Druhé vřeteno	Koník	Lože
100MY L	15 kW 6000 min^-1	5.5 kW 4500 min^-1	●	ー	●	500U
100MS L			ー	●	ー		ー
100MSY L			●	●	ー
200MY L	15 kW 5000 min^-1	5.5 kW 4500 min^-1	●	ー	●	500U	1000U
200MS L			ー	●	ー		ー
200MSY L			●	●	ー		ー
300MY L	15 kW 4000 min^-1	5.5 kW 4500 min^-1	●	ー	●	500U	1000U
300MS L			ー	●	ー		ー
300MSY L			●	●	ー		ー

Vysoká produktivita i v omezeném prostoru

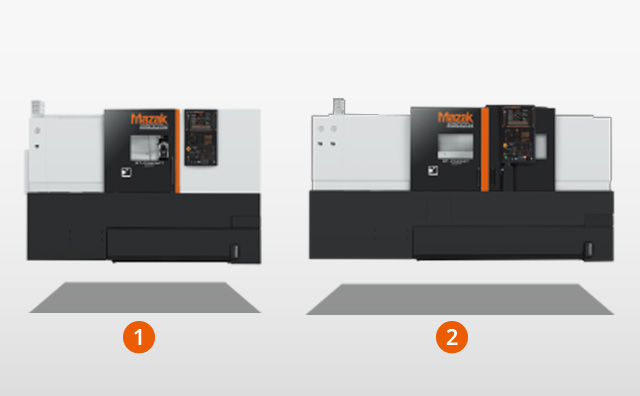

Stroje se stejnou délkou lože vyžadují stejnou podlahovou plochu

U strojů s velikostí lože 500U lze na stejnou podlahovou plochu nainstalovat všechny stroje od řady 100 až po řadu 300: 4.39m².
U strojů s velikostí lože 1000U lze na stejnou podlahovou plochu instalovat stroje řady 200M, 200MY, 300M, 300MY: 5.96m².

1: | 4,39m²(2600 mm ×1690 mm)
2: | 5.96m²(3385 mm × 1760 mm)

Nepřekonatelná provozuschopnost s vysokorychlostním/vysoce přesným ovládáním

Vybaven MAZATROL SmoothC

Programy lze snadno vytvářet pomocí jednoduchých ovládacích kláves. S programováním v MAZATROL mohou i nezkušení operátoři rychle vytvářet programy. Pro každý proces je k dispozici domovská obrazovka. Průběh a dostupnost výroby, programování, správu dat nástrojů, nastavení a údržby lze řídit centrálně.

Různé možnosti pokročilé automatizace

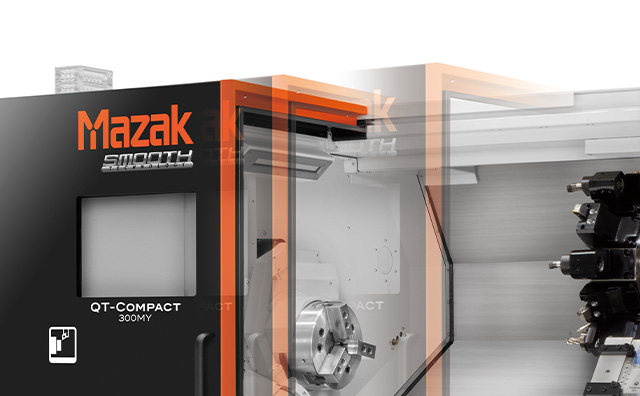

Automatické přední dveře

Podporuje 3 stupňovou rychlost otevírání/zavírání a má zabudované bezpečnostní zařízení pro zastavení provozu pomocí dotykového tlakového senzoru. K dispozici je také automatické otevírání/zavírání s prostorovými senzory.

Nástrojové oko

Nastavení nástroje se provádí pouhým přiblížením hrotu nástroje k nástrojovému oku, které automaticky zaregistruje nástroj v systému CNC, čímž se výrazně zkracuje doba nastavení nástroje.

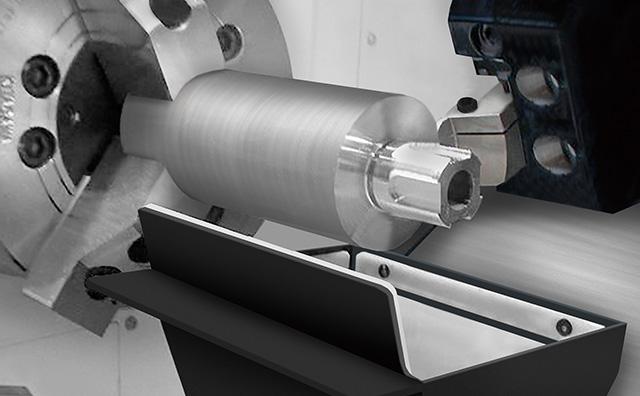

Automatický zachytávač dílů

Tato funkce automaticky vykládá hotové obrobky do boxu na obrobky umístěného mimo stroj. Lze jej kombinovat s tyčovými podavači nebo dopravníky pro vykládání obrobků a vytvořit tak automatizovaný systém.

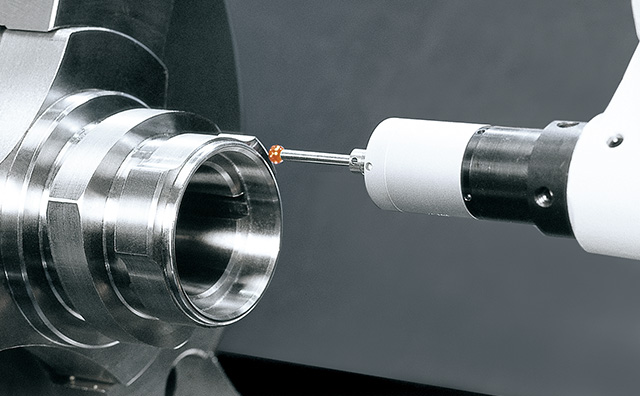

Automatické měření obrobku

Tato funkce využívá dotykový snímač umístěný na revolverové hlavě k automatickému měření vnitřního a vnějšího průměru, nerovností povrchu atd. obrobku, aby bylo možné provádět korekce nástroje a udržovat přesnost obrábění během bezobslužného provozu.

Automatizace pro sériovou výrobu

Řadu QT-COMPACT L lze vybavit bezpečnostním ohrazením, blokováním a bezpečnostními funkcemi pro obsluhu, což umožňuje dosažení vysoké úrovně automatizace s využitím robotických systémů.
