| Tubo rotondo Max. dimensione del foglio di lavoro | Φ254mm |
| Tubo quadrato Max. dimensione del foglio di lavoro | 203,2 mm × 203,203 |
| Lunghezza max materiale per carico | 6500 mm - 12000 mm* |
| Potenza laser | 6,0 kW |

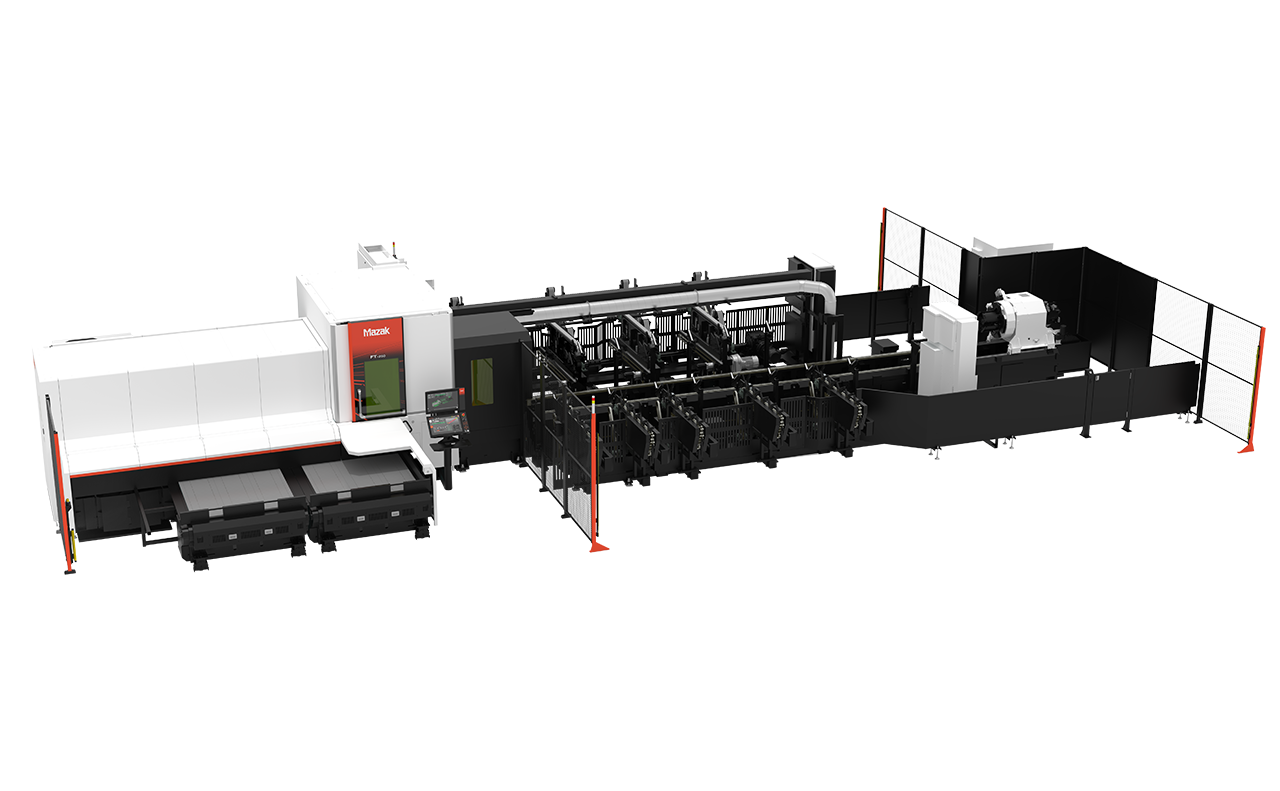

Macchine a taglio laser
FT-250
Macchina per taglio laser ad alta velocità di tubi
- Dotato di oscillatore laser Mazak SmoothCUT da 6,0 kW
- Ottenere lavorazioni ad alta velocità e alta qualità di tubi lunghi e materiali strutturali
- Riduci i tempi di produzione completando tutte le operazioni su un'unica macchina con l'integrazione delle capacità di maschiatura e foratura
- La capacità di carico e scarico estesa consente un'elaborazione continua
- Dotato di sistema CNC di facile utilizzo, SmoothTUBE
Taglio di alta qualità e alta produttività di vari tubi
Controllo dell'asse U per tagli ad alta velocità e alta precisione
La FT-250 è in grado di lavorare tubi rotondi con un diametro massimo di Φ254 mm e tubi quadrati con una dimensione di 125 mm per lato. La testa laser 2.5D standard consente anche il taglio smussato. Grazie al controllo dell'asse U, è possibile tagliare ad alta velocità e con precisione una vasta gamma di materiali, tra cui acciaio dolce, acciaio inossidabile, rame, ottone e alluminio.
Il controllo dell’asse C consente un taglio accurato e di alta qualità su profili in acciaio a forma di H
Sincronizzando il controllo dell'asse C e la corsa dell'asse lineare della torcia, è possibile elaborare diverse forme di travi in acciaio, tra cui H, I e L. La macchina permette la lavorazione precisa di forme complesse che integrano giunzioni di acciaio sagomato, garantendo superfici di taglio pulite e di alto livello.
Con l’integrazione completa dei processi la produzione di massa diventa più fluida, efficiente e adattabile, con risparmi operativi e qualità costante

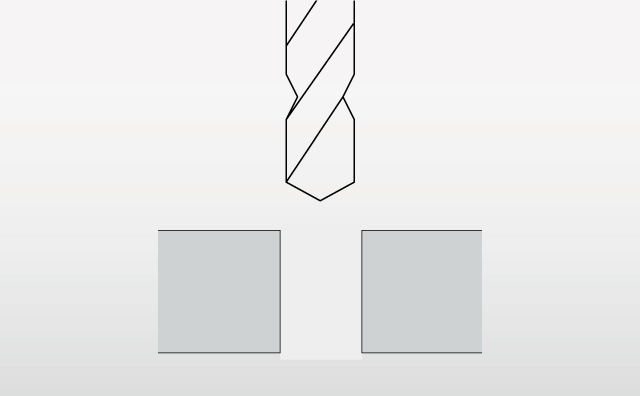

Unità utensile rotante per foratura e maschiatura

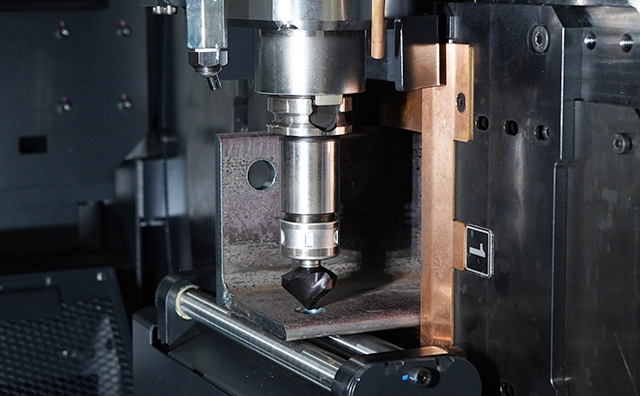

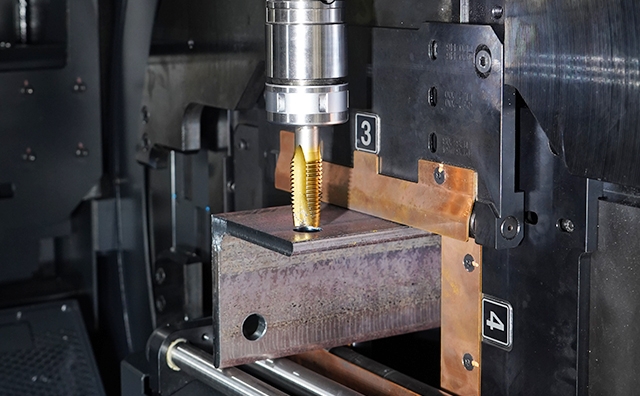

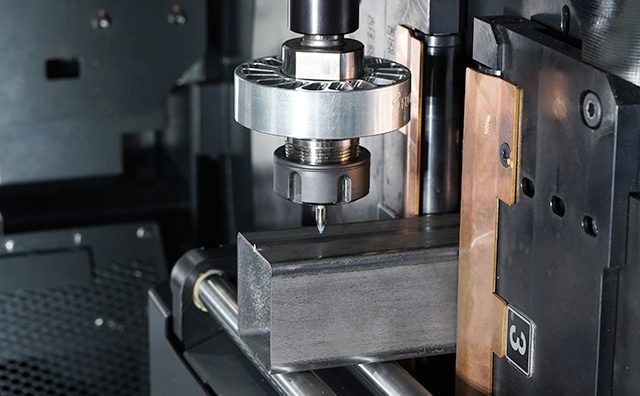

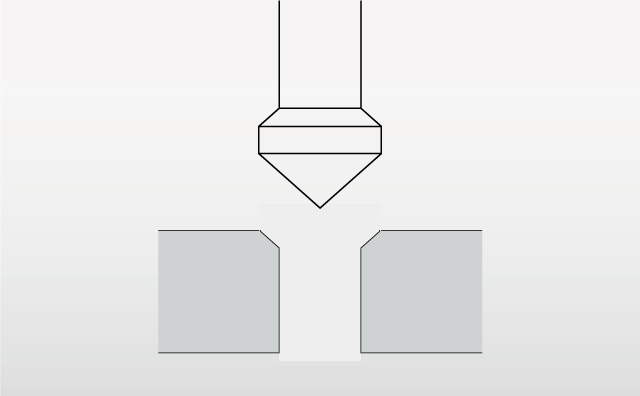

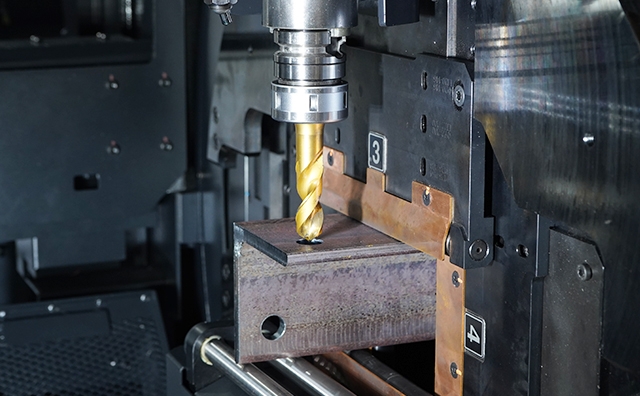

Con un cambio utensile automatico a 13 posizioni che elimina le successive lavorazioni e aumenta la produttività. Per massimizzare la produttività è possibile montare utensili adatti alla foratura, alla maschiatura, alla foratura termica e alla smussatura.
Minore tempo di lavorazione dei tubi
Integrando il processo di tubi convenzionale, l'FT-250 riduce i trasferimenti tra processi, i tempi di attesa, i tempi di setup, ecc. e completa tutta l'elaborazione su un'unica macchina, riducendo così i tempi di produzione.
Ridurre il tempo di lavorazione dei tubi
Procedimento precedente
1 : Taglio con sega
2 : Tranciatura
3 : Taglio inclinato con smerigliatrice
4 : Foratura
5 : Maschiatura foro
UN : FT-250 completa l'intera lavorazione in una singola macchina
Le funzioni di automazione e il design avanzato delle macchine consentono la completa automazione della produzione di massa di tubi, garantendo alti livelli di produttività
Le funzioni automatiche come la calibrazione e la pulizia ugelli, migliorano significativamente la produttività massiva di tubi.
Area di installazione e funzionamento ampliata
Le aree di installazione e manutenzione del mandrino sono posizionate in modo pratico accanto al controllo SmoothTUBE, per garantire all'operatore accessibilità ed efficienza. Il coperchio del trasportatore di scarico, situato nella parte anteriore della macchina, si apre scorrendo per facilitare l'accesso durante le operazioni di installazione e manutenzione.
La flessibilità della struttura di carico selezionabile garantisce continuità operativa nel lungo periodo, riducendo i tempi di inattività
I materiali vengono caricati automaticamente sulla macchina tramite un caricatore ad alta capacità dal lato posteriore. Dopo la lavorazione laser, i pezzi tagliati vengono scaricati automaticamente.
L'acciaio strutturale e la geometria irregolare dei pezzi possono essere caricati manualmente.

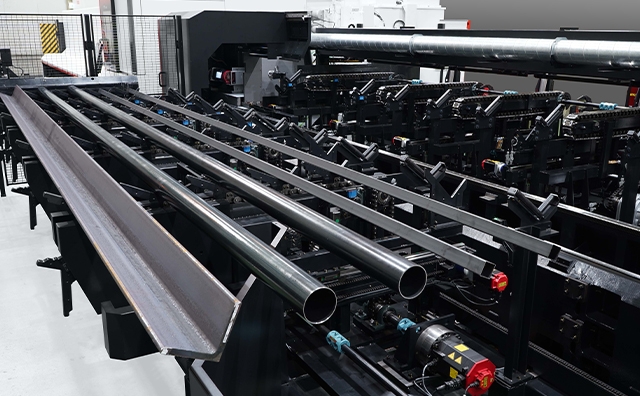

Il caricatore trasportatore con supporto a V è un sistema di carico frontale che consente di fornire diversi tipi di materiali strutturali in base al programma di produzione.
Con la possibilità di fornire automaticamente fino a cinque materiali, la macchina garantisce flessibilità nella produzione, ottimizzando sia grandi quantitativi che piccoli lotti.

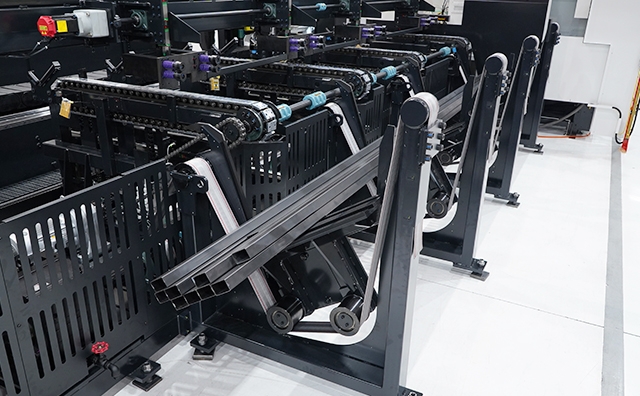

È possibile installare una combinazione di caricatori di fasci dal lato anteriore e di un caricatore trasportatore con supporto a V dal lato posteriore, per soddisfare le vostre esigenze di produzione.
Una varietà di opzioni che garantiscono elevata precisione e alto valore aggiunto
Compensazione per posizione/inclinazione del centro di lavoro

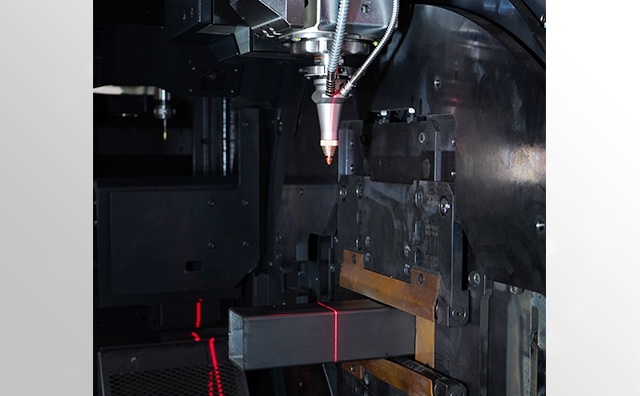

Misura la dimensione esterna del tubo e compensa automaticamente la distorsione dello stesso per garantire un taglio di elevata precisione.
Rilevatore visivo delle giunzioni
È possibile rilevare le giunzioni di saldatura sui tubi per determinare il posizionamento radiale richiesto per il taglio.
Protezione interna da spruzzi
La protezione antispruzzi protegge la superficie interna del pezzo da schizzi e bruciature, preservando così la qualità del pezzo.
L'oscillatore laser a fibra proprietario raggiunge alta qualità e alta produttività
Mazak SmoothCUT
- Mazak SmoothCUT garantisce una qualità affidabile del fascio su un'ampia gamma di materiali e spessori, con prestazioni di taglio ottimizzate.
Sistema CNC per la lavorazione dei tubi che migliora notevolmente l'operatività
SmoothTUBE, un nuovo sistema CNC per la lavorazione dei tubi
Il CNC SmoothTUBE è dotato di una nuova interfaccia utente grafica specializzata per la lavorazione dei tubi, che ne semplifica l'utilizzo. Viene fornito con un doppio pannello touch con ampio schermo da 21,5". L'impostazione delle condizioni di funzionamento programmato può essere modificata e la rielaborazione può essere eseguita facilmente sul sistema CNC. La configurazione dello schermo assiste gli operatori durante l'intero processo di produzione. Un'unica schermata e il collegamento del sistema supportano la produzione efficiente dei tubi.
Monitor della macchina e menu grafico
Il monitor macchina fornisce una panoramica della macchina con immagini 3D e importanti aggiornamenti dello stato, compresa l’apertura/chiusura dello sportello. Il menu grafico agevola l’operatore fornendo facile accesso al menu per controllare macchina e testa di taglio. Viene visualizzato anche lo stato di elaborazione della macchina.
Totale supporto per lo stato di lavorazione
Il monitor inferiore assiste l’operatore durante tutto il processo di produzione. L'intero processo di lavorazione viene visualizzato in un'unica schermata. Può essere monitorato in modo efficiente utilizzando la nuova interfaccia. Con il sistema CNC, l’operatore può facilmente modificare le impostazioni delle condizioni delle operazioni programmate e persino rilavorare pezzi selezionati.
FT-250 (specifiche del caricatore trasportatore con supporto a V)
FT-250 (specifiche del caricatore di fasci)
| Tubo rotondo Max. dimensione del foglio di lavoro | Φ152,4 mm |
| Tubo quadrato Max. dimensione del foglio di lavoro | 152,4 mm × 152,4 mm |
| Lunghezza max materiale per carico | 6500 mm fino a 8000 mm* |
| Potenza laser | 6,0 kW |
FT-250 (Caricatore trasportatore con supporto a V + specifiche del caricatore di fasci)
| Tubo rotondo Max. dimensione del foglio di lavoro | Φ254mm |
| Tubo quadrato Max. dimensione del foglio di lavoro | 203,2 mm × 203,203 |
| Lunghezza max materiale per carico | 6500 mm - 12000 mm* |
| Potenza laser | 6,0 kW |
*Opzione
