立形マシニングセンタ

VC-PRIMOS

高性能 コンパクト 立形マシニングセンタ

  • 小物部品加工に最適なBT30主軸搭載、コンパクト&高性能で大きな投資効果
  • 機械幅に対して大きなテーブルとストロークを有し、切屑の排出性を高めた機械構造
  • さまざまな生産形態・自動化に対応する固定テーブル方式
  • CNC装置はMAZATROL SmoothC・MAZAK FZから選択可能

小物部品加工に最適な高速BT30コンパクト主軸を搭載

さまざまなアプリケーションに対応する主軸展開

パフォーマンスの優れた12000 min-1のコンパクト主軸を標準搭載。鉄や鋳物・アルミなど汎用性が高く効率の良い切削加工が可能です。

標準主軸: 12000 min-1

高速主軸(オプション): 20000 min-1

高トルク主軸(オプション): 12000 min-1

アームレス高速旋回マガジンを搭載

工具交換時間(チップ・ツー・チップ)最短2.6秒
工具本数は標準の14本からオプションの19本、21本から選択可能

高速位置決めにより加工時間を短縮

X, Y, Z軸早送り速度60 m/min

小型ながら高い生産性を実現する機械構造

クラス最小レベルの機械幅1280 mm

後方から切屑を排出するデザインにより、機械左右に日常点検スペースが不要です。このため最小スペースで量産ラインの構築が可能です。

広い加工領域

600 mm × 400 mmのテーブルに1000 mm × 500 mmの広い範囲で治具(取付具)を載せることができます。

軸移動量

X軸(サドル左右)
500 mm
Y軸(コラム前後)
400 mm
Z軸(主軸頭上下)350 mm

切屑の排出性を高めたセンタトラフ構造

X, Y, Z駆動軸を機械上部に配置したセンタトラフ構造です。切屑の堆積を防ぐシャワークーラントを標準搭載し、左右両サイドからテーブル直下へ切屑を排出します。引き出し式バケットによりスムースに切屑を回収しオペレータの作業負担を軽減します。

さまざまな生産形態・自動化に対応

固定テーブルデザインを採用。NCロータリーテーブルや油圧・空圧治具(取付具)の配線・配管が容易で、さまざまな生産形態・自動化に対応します。

テーブルバリエーション

標準テーブル

600 mm × 400 mm の固定テーブルを搭載。
テーブ ル上面に背の高い 油圧治具を載せても充分な加工領域が あります。

1000 mm幅 ワイドテーブル (オプション)

標準テーブ ルより400 mm長く、インデックステーブ ル使用時でも、機械フルストロークの使用が 可能です。

ハイテーブル (オプション)

標準より100 mm高い 位置の固定テーブ ルにより、薄物ワークをテーブ ルに直付けする場合でも長い 工具を使用する必要が ありません。

自動化・量産加工ラインに対応

2パレットチェンジャ (オプション)

605 mmと広い開口部は、治具(取付具)交換の際、上部からのクレーンアクセスも容易

ロボット・他機種との組み合わせ

外部ロボットとの接続用インターフェースをオプションで用意。
ロボットによるワークローディング・アンローディング など高度な自動化に対応します。またQT-PRIMOSシリーズとの組 み 合 わ せで、旋 削 工 程 +マシニング工 程を行う量 産 加 工ラインが 最小スペースで構築可能です。

油圧治具

固定テーブル方式のため、配線・配管の特別な処理を必要とすることなくインデックステーブルや油圧治具(取付具)に対応できます。

CNC装置はMAZATROL SmoothC・MAZAK FZから選択可能

MAZATROL SmoothC
MAZAK FZ

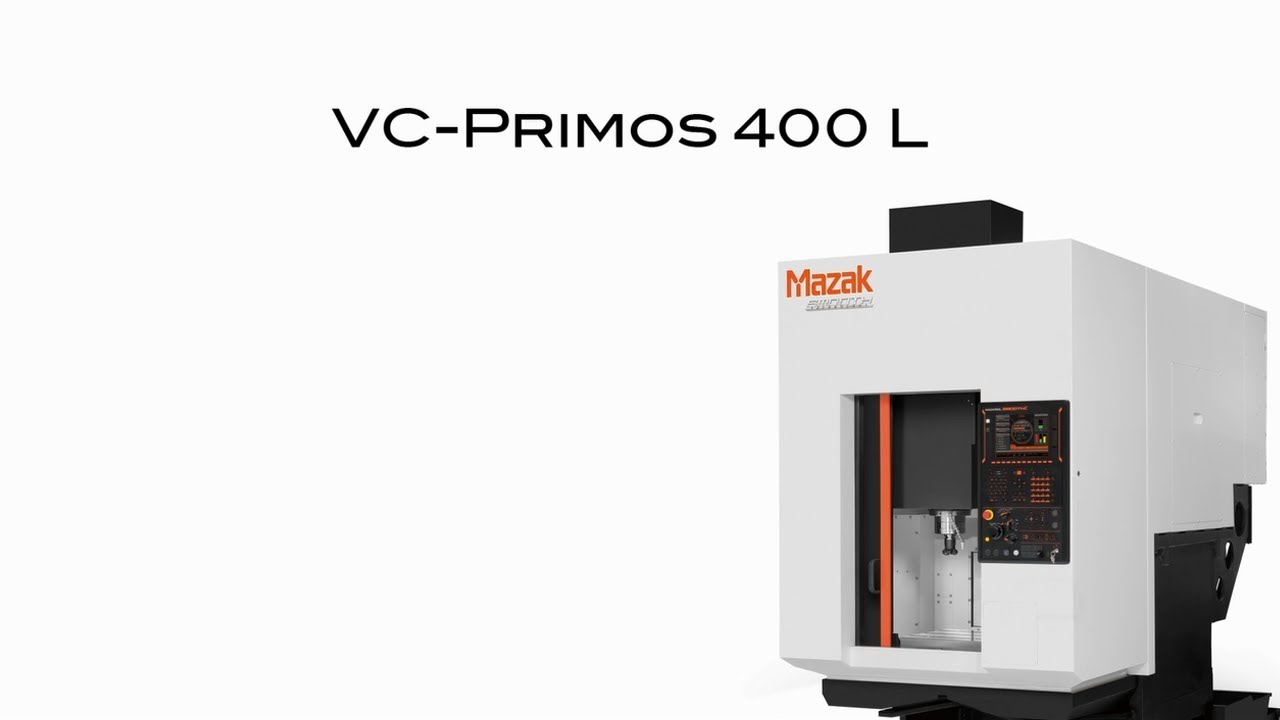

VC-PRIMOS 400 L
ツールシャンク形式(標準)BT30
主軸最大回転速度12000 min-1 (rpm)
テーブルサイズ600 mm × 400 mm
