Máquinas de Corte a Laser

FG-220

Soluções de corte a laser de fibra 3D para tubos e materiais estruturais longos
  • A usinagem automática contínua de tubos longos e materiais estruturais, pode ser concluída em uma só máquina
  • Processamento de alta precisão de formas e juntas complexas
  • Corte de alta velocidade e eficiência com laser de fibra
  • Controle CNC MAZAK FX

Corte de alta precisão com o cabeçote de laser 3D

Processamento de alta precisão de formas e juntas complexas usando cabeçote de laser 3D

O cabeçote do laser 3D, processa materiais de vários ângulos e direções. Materiais com viga I, H e L podem ser processados bem como materiais tubo e quadrados.

Corte de vigas H com os eixos A e B
Corte vertical com o eixo Y
O corte chanfrado com o eixo B proporciona encaixes precisos e juntas de alta qualidade entre os tubos

Cabeçote protetor

No improvável contato da cabeçote com o material, os danos são minimizados, pois o próprio cabeçote se inclina.

Maior eficiência com laser de fibra de alta qualidade

A avançada tecnologia de laser de fibra proporciona maior produtividade e eficiência

O laser de fibra permite o corte de aço carbono em alta velocidade, algo difícil de alcançar com máquinas de processamento a laser CO2. Realiza cortes estáveis até mesmo em materiais altamente refletivos, como alumínio, cobre e latão.

Todo o processo em uma só máquina

Carregamento de material e descarregamento de peças acabadas totalmente automáticos

O modelo padrão permite o carregamento e o descarregamento automáticos de materiais e peças acabadas com até 8 metros de comprimento.
  • 1: | Estação automática de carregamento para materiais longos
  • 2: | Estação automática de descarga de peças acabadas

O avanço em alta velocidade reduz drasticamente o tempo de processamento

 FG-220
Eixo-X / U / V100 m/min
Eixo Y36 m/min
Eixo Z30 m/min
Eixo C20000 graus/min

Ampla linha de equipamentos auxiliares para corte a laser de alta precisão

Para evitar a deformação do material, os quatro mandris se movimentam e giram simultaneamente. Além disso, uma ampla gama de equipamentos auxiliares, como suportes de apoio, garante o corte de alta precisão de peças longas.

Centralização e fixação automáticas do material
Suporte plano
Suporte fixo
Suporte de tubo

Rosqueamento de materiais no mesmo setup que o corte 3D

O rosqueamento pode ser feito com a unidade de rosqueamento opcional. O FG-220 pode acomodar até M12 (6 ferramentas).

Integração de processos e suas vantagens

Os métodos convencionais exigem diversos processos, como movimentação de material, corte, corte em ângulo, furação e rosqueamento. A FG-220, porém, realiza todo o processo — do carregamento da matéria-prima à peça finalizada — em uma única máquina. Ao simplificar o processamento e aumentar a produtividade, ela proporciona diversos benefícios, como redução do tempo de preparação, diminuição do prazo de produção, menor estoque em processo e redução da necessidade de máquinas, equipamentos, operadores e espaço fabril.

Equipamentos opcionais disponíveis para alta precisão e corte de alto valor

Unidade de rosqueamento

Realize todas as etapas do processamento em uma única máquina, do corte 3D ao rosqueamento. Os furos são cortados a laser e rosqueados em uma única configuração, reduzindo o tempo de produção e aumentando a produtividade.

Medição

O comprimento do material é medido automaticamente após o carregamento, eliminando a necessidade de medições manuais e reduzindo o tempo de preparação.

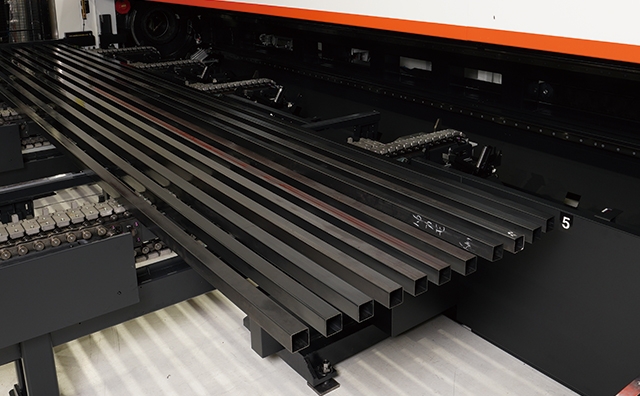

Transportador tipo corrente

Permite o carregamento de grandes quantidades de material, conforme o diâmetro, garantindo operação contínua e maior produtividade.
(O transportador de suporte em V é um equipamento padrão.)



Apalpador de toque

O diâmetro externo de tubos e perfis estruturais é medido automaticamente. O sistema também compensa automaticamente eventuais deformações do material.

Suporte ao processamento de barras chatas

Com o uso de castanhas dedicadas para barras chatas,
o material pode ser fixado de forma simples e segura, permitindo um processamento fácil e preciso.

Carregamento de material curto

Materiais curtos podem ser carregados pelo lado do descarregador, permitindo o aproveitamento eficiente de toda a matéria-prima.

MAZAK FX: sistema CNC especialmente desenvolvido para o processamento de tubos

O MAZAK FX controla tanto a unidade principal quanto o sistema de transporte da máquina de corte a laser para tubos e perfis estruturais. Seu painel de operação foi projetado para oferecer máxima facilidade de uso e conta, de série, com uma tela LCD colorida de 15 polegadas. Com recursos avançados de controle e operação intuitiva, contribui para o aumento da produtividade e da eficiência do processo.

FG-220

* Opcional
