| Tubo redondo Tamanho máximo da chapa | Φ254 mm |
| Tubo quadrado Tamanho máximo da chapa | 203,2 mm × 203,2 mm |
| Comprimento máximo do material para carregamento | 6500 mm - 12000 mm* |
| Potência do laser | 6,0 kW |
Máquinas de Corte a Laser

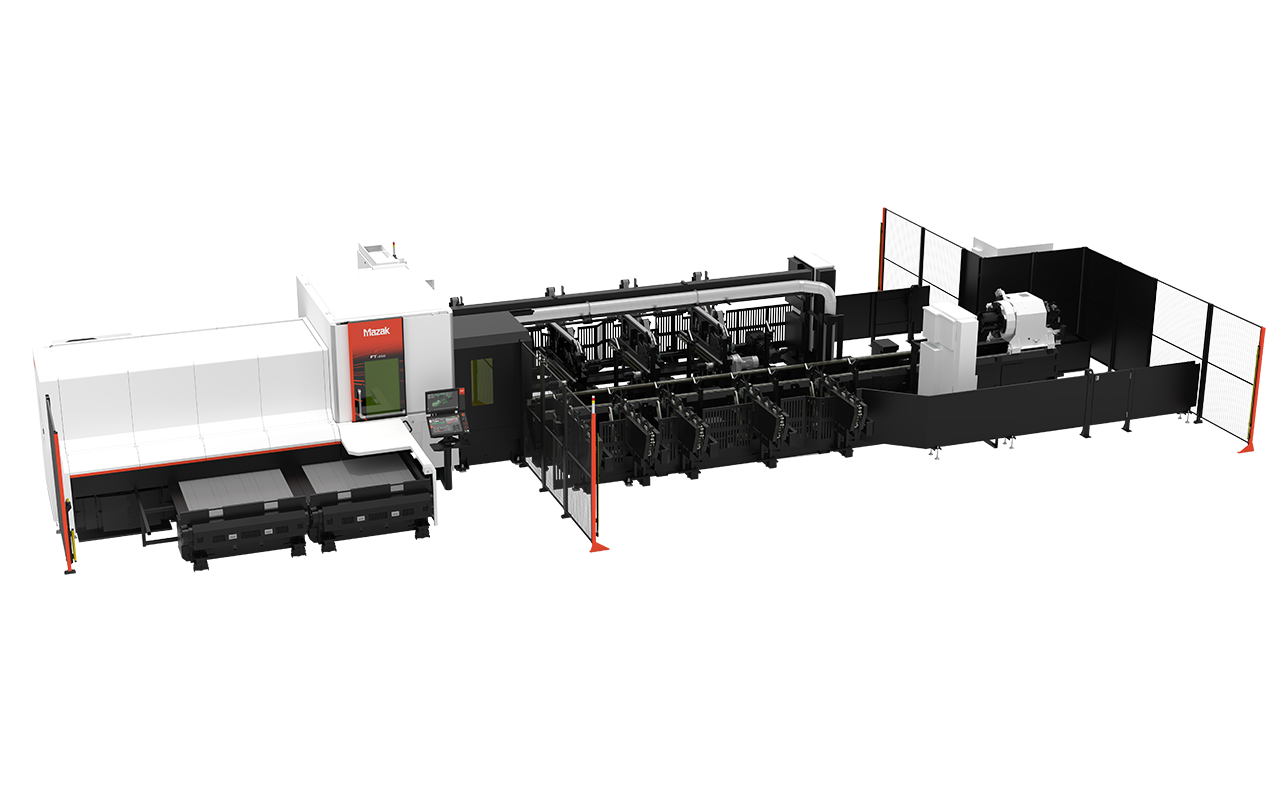

FT-250
Máquina de processamento a laser para corte em alta velocidade de materiais de tubo
- A máquina oferece processamento de alta velocidade e elevada precisão para tubos longos e perfis estruturais.
- Ao integrar as operações de rosqueamento e furação (opcional) em uma única máquina, é possível reduzir o tempo de produção.
- Conta ainda com uma ampla variedade de configurações de carga e descarga, permitindo processamento contínuo e de alta eficiência.
- Equipado com SmoothTUBE, um sistema CNC fácil de operar.
Corte de alta qualidade e alta produtividade de vários tubos
Controle do Eixo-U para corte de alta velocidade e alta precisão
O FT-150 NEO é capaz de processar tubos redondos com diâmetro máximo de Ø152 mm e tubos quadrados com tamanho de 125 mm por lado. O cabeçote laser 3D padrão também permite o corte cônico. Uma variedade de materiais, incluindo aço macio, aço inoxidável, cobre, latão e alumínio, podem ser cortados em alta velocidade e precisão.
Corte de alta qualidade em perfis de aço do tipo H por meio do controle sincronizado do Eixo‑C
Ao integrar o movimento do Eixo‑C com o deslocamento linear da tocha, torna‑se possível processar com precisão perfis H, I, L e diversos outros formatos estruturais. Essa combinação de eixos permite o processamento de geometrias complexas, incluindo juntas formadas por aço moldado, garantindo superfícies de corte limpas, precisas e de excelente acabamento.
Integração de processos para melhorar a produtividade na produção em massa

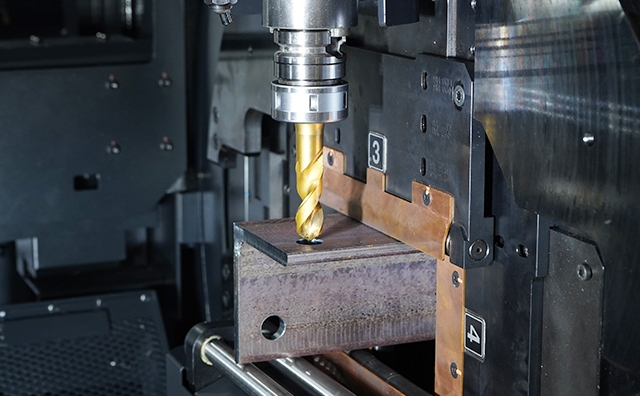

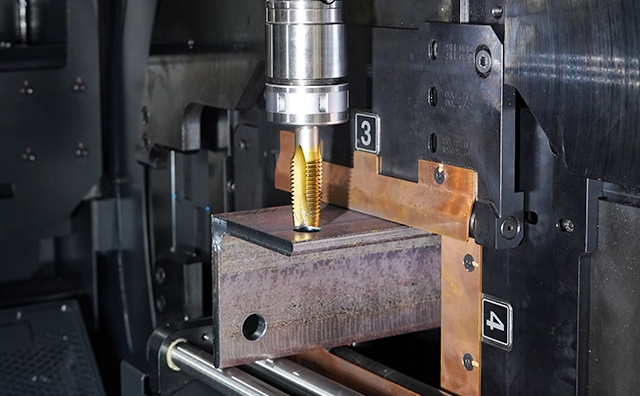

Unidade de ferramenta rotativa para broca e rosqueamento

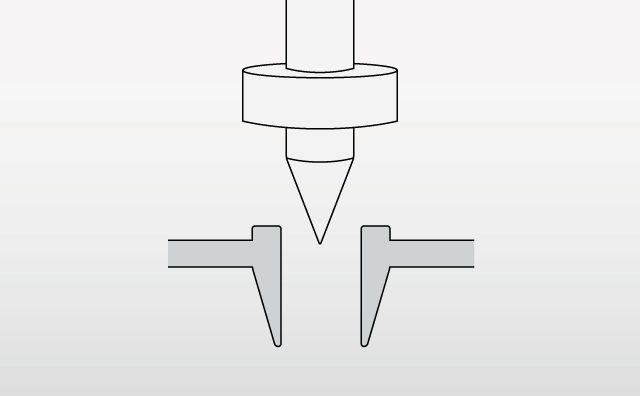

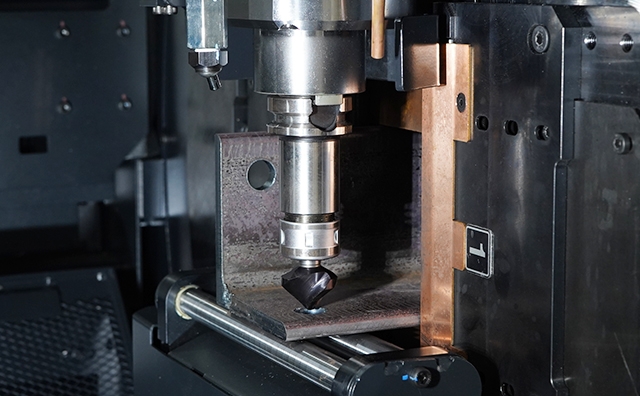

Ferramentas adequadas para broca, rosqueamento, perfuração térmica e chanframento podem ser instaladas.
* A função de operação de abertura de recesso (countersink) opcional é necessária.
Reduza o tempo de processamento das peças de tubo
Ao integrar o processo de tubos convencionais, o FT-150 NEO reduz as transferências entre processos, o tempo de espera, o tempo de configuração, etc., e completa todo o processo em uma única máquina. Isso reduz o tempo de produção.
Reduza o tempo de processamento das peças de tubo
Processo anterior
1 : Corte por serra
2 : Branqueamento
3 : Corte chanfrado com moedor
4 : Perfuração
5 : Rosqueamento
A : A FT-250 realiza todo o processo em uma única máquina.
Funções de automação e design de máquinas para obter automação total da produção em massa de tubos e alta produtividade
Com várias funções de automação, como configurações de calibração e limpeza de bocais, a produtividade da operação de produção em massa de tubos é significativamente melhorada.
Projetado para alta eficiência
O carregamento e o descarregamento do material são realizados na parte frontal da máquina para minimizar o movimento do operador e o espaço no chão.
Área de instalação e operação ampliada
O FT‑250 oferece uma área ampla e de fácil acesso para operações de setup, facilitando procedimentos como a troca das castanhas, realizada de forma prática por meio do deslizamento do transportador de descarregamento.
A estrutura de carregamento selecionável permite o processamento contínuo a longo prazo.

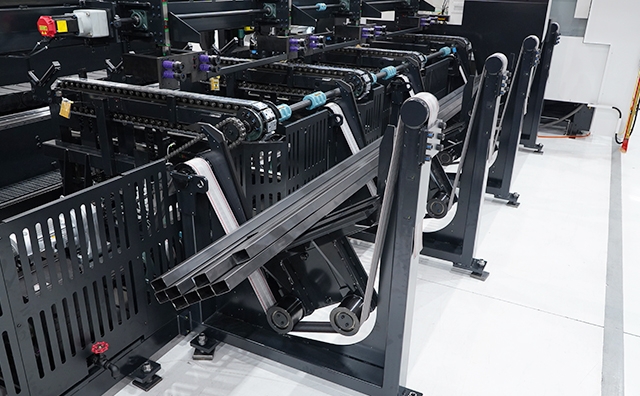

Os materiais são carregados automaticamente em uma carregadeira de pacotes de alta capacidade e, após o processamento a laser, as peças cortadas são descarregadas automaticamente.
Aço estrutural e as peças de interrupção repentina podem ser carregadas manualmente.
O Versatile Loader é um sistema de carregamento flexível que possibilita o fornecimento de diversos tipos de materiais estruturais conforme o seu cronograma de produção.
Ele permite alimentar automaticamente até cinco tipos de materiais, viabilizando uma produção variada, eficiente e de baixo volume.
Além disso, é possível configurar o sistema com uma combinação de carregadores diferentes, garantindo maior adaptabilidade às exigências específicas da sua linha de produção.
Uma ampla variedade de opções que proporcionam alta precisão, versatilidade operacional e maior valor

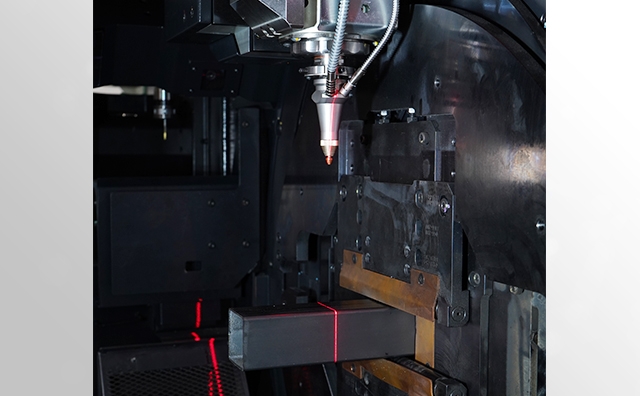

Localização do centro e compensação de inclinação da peça
Mede o diâmetro externo do material do tubo e compensa automaticamente a distorção do material para garantir um posicionamento de alta precisão.
Localizador visual de costuras
A costura de solda do tubo pode ser detectada na máquina para determinar a posição radial necessária para o corte.
Proteção interna contra respingos
A proteção contra respingos protege a superfície interna da peça contra respingos e queimaduras, preservando assim a qualidade da peça.
Equipado com um sistema CNC para processamento de tubos que melhora significativamente a operabilidade
SmoothTUBE, um novo sistema CNC para processamento de tubos
O sistema CNC SmoothTube tem uma nova interface gráfica de usuário especializada no processamento de tubos, o que garante uma operação mais fácil. Ele vem com um painel de toque duplo com tela grande de 21,5". A configuração da condição da operação programada pode ser alterada e o reprocessamento pode ser feito facilmente no sistema CNC. A configuração da tela auxilia os operadores em todo o processo de produção e a articulação do sistema suporta o processo eficiente de tubos.
Monitor da máquina e menu gráfico
O Monitor da Máquina fornece uma visão geral da máquina com imagens 3D e atualizações de status importantes, incluindo o status de aberto/fechado da porta. O menu gráfico oferece suporte aos operadores, fornecendo acesso fácil ao menu de operação da tocha e da máquina. O status de processamento da máquina também é exibido.
Suporta totalmente o status de processamento
O monitor inferior auxilia o operador durante todo o processo de produção. Todo o processo pode ser concluído em uma única tela, permitindo uma operação mais simples e intuitiva. O monitoramento também se torna mais eficiente graças à nova interface, projetada para oferecer visualização clara e controle otimizado. O operador pode modificar as configurações de condição das operações programadas e até mesmo reprocessar peças selecionadas com facilidade no sistema CNC.
Vídeo de referência
FT-250 (Especificações do Versatile loader)
FT-250 (Especificações do Bundle loader)
| Tubo redondo Tamanho máximo da chapa | Φ152,4 mm |
| Tubo quadrado Tamanho máximo da chapa | 152,4 mm × 152,4 mm |
| Comprimento máximo do material para carregamento | 6500 mm até 8000 mm* |
| Potência do laser | 6,0 kW |
FT-250 (Especificações do Versatile loader + Bundle loader)
| Tubo redondo Tamanho máximo da chapa | Φ254 mm |
| Tubo quadrado Tamanho máximo da chapa | 203,2 mm × 203,2 mm |
| Comprimento máximo do material para carregamento | 6500 mm - 12000 mm* |
| Potência do laser | 6,0 kW |
*Opcional
