| Chuck size | 6″ |
| Max. Machining Diameter | Φ280 mm |
| Max. Machining Length | 340 mm |
Centro de Torneamento
QUICK TURN
A evolução dos centros de torneamento CNC de alto desempenho mais vendidos do mercado
- O spindle e a estrutura de alta rigidez da máquina garante um desempenho incomparável
- Especificações de torneamento, fresamento, eixo-Y e segundo spindle projetadas para atender às exigências da sua produção
- Ampla variedade de tamanhos de placa e distância entre centros, ideal para usinagens de pequeno e grande porte
Tamanho da placa
Máquinasem constante evolução: QUICK TURN series
Diversas especificações de spindle desenvolvidas para atender às suas necessidades de usinagem
Você pode selecionar o spindle ideal, com opções de alta velocidade ou alto torque, perfeitamente ajustadas às suas necessidades de usinagem. Disponível em versões de alto torque ou alta rotação, permite a configuração ideal para atender às mais diversas necessidades de produção, garantindo produtividade, precisão e excelente qualidade de usinagem.
Usinagem contínua com o suporte de um segundo spindle
O segundo spindle também executa operações de torneamento e fresamento com alta velocidade, precisão e excelente qualidade de acabamento. A indexação do eixo C em incrementos mínimos de 0,0001° é fornecida como recurso padrão, garantindo elevado nível de controle e posicionamento. Para aplicações que exigem usinagem de geometrias complexas, a função de contorno está disponível como opcional.
Usinagem com eixo-Y para máxima versatilidade e ampla gama de aplicações
O amplo curso do eixo Y proporciona elevada precisão e flexibilidade na usinagem de peças complexas, permitindo a execução de operações de fresamento e furação fora do centro com máxima eficiência. Essa capacidade, aliada ao conceito multitarefa da máquina, possibilita a usinagem completa de peças de grandes dimensões em um equipamento compacto, reduzindo setups e aumentando a produtividade.
Contraponto NC e luneta
O contraponto, acionado por servomotor e fuso de esferas, proporciona controle preciso de posicionamento, com ajuste de força em incrementos de 0,1 kN. O contraponto de ponta fixa é indicado para aplicações leves, enquanto a versão embutida oferece maior estabilidade em cortes pesados e torneamento de alta velocidade. A luneta para peças do tipo eixo está disponível como opcional e pode ser movimentada automaticamente quando conectada à base da torre. A luneta pode ser movida automaticamente conectando-o à base da torre.
Alta produtividade e alta precisão

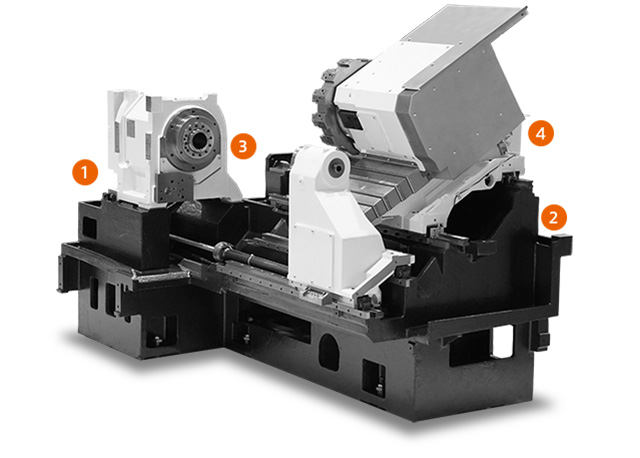

Precisão de usinagem estável com tecnologia avançada
A análise estrutural realizada no projeto minimiza as deformações durante usinagens pesadas e em alta velocidade, garantindo alta precisão e estabilidade a longo prazo.
1: Spindle de motor embutido
Sem engrenagens ou correias, a transmissão direta reduz vibrações, proporcionando maior circularidade, melhor acabamento superficial e maior eficiência na transferência de potência. Além disso, a estrutura simplificada aumenta a confiabilidade do equipamento e elimina a necessidade de ajustes periódicos, como a regulagem de tensão exigida em sistemas acionados por correia.
2: Guias lineares de rolos em todos os eixos
A combinação de alta velocidade, elevada rigidez e longa vida útil, aliada ao posicionamento preciso em altas velocidades, garante uma usinagem confiável e de alta precisão.
3: Incremento mínimo de indexação do eixo C: 0,0001°
O spindle principal e o segundo spindle oferecem incremento mínimo de indexação do eixo C de 0,0001° como equipamento padrão. Para aplicações com geometrias complexas, a função de contorneamento do eixo C está disponível como opcional. (Padrão para o spindle principal da série “M”).
4: Scale feedback de alta precisão (Opcional)
O scale feedback nos eixos X e Z está disponível como opcional, proporcionando maior precisão em interpolações circulares e mantendo a estabilidade da usinagem em operações contínuas.
* Não disponível para a série 100
Torres disponíveis
Três tipos de torres disponíveis para diferentes aplicações
A máquina é fornecida com torre bolt-on como padrão, com opção de torre VDI. Seu projeto com interface reduzida proporciona maior rigidez estrutural e eficiência operacional. O sistema de indexação rotativa sem elevação permite fixação e liberação rápidas da torre, garantindo movimentos suaves, precisos e confiáveis. Além disso, a seleção aleatória de ferramentas e a indexação pelo menor percurso reduzem significativamente o tempo de troca (chip-to-chip), contribuindo para ciclos de usinagem mais curtos e maior produtividade.
Smooth Mill Drive — Spindle para fresamento
O spindle integrado da torre de fresamento reduz vibrações e garante elevada precisão, proporcionando cortes estáveis e fresamento de alta exatidão. Para maior estabilidade térmica, um sistema de refrigeração por óleo com temperatura controlada resfria continuamente os rolamentos e o alojamento do spindle, minimizando variações térmicas e mantendo a precisão dimensional ao longo do tempo.
Uma ampla gama de soluções de automação está disponível para aumentar a produtividade
Ez LOADER
O Ez LOADER é um sistema de automação que economiza espaço por meio do uso de robôs colaborativos. Com o software especializado, o Ez LOADER elimina tarefas tediosas de programação de robôs e pode ser facilmente configurado por qualquer pessoa.
Sistema Gantry Loader
A estrutura exclusiva do Gantry Loader oferece ampla flexibilidade, permitindo a instalação de transportadores em ambos os lados da máquina, a integração de dispositivos de medição e a conexão entre duas máquinas. Com portas automáticas e interfaces para robôs, o sistema também pode ser adaptado a máquinas já instaladas, ampliando a automação e a produtividade.
Sistema CNC de 4 eixos simultâneos de alta velocidade e precisão
MAZATROL SmoothG
O painel touch screen intuitivo e a visualização 3D permitem criar programas enquanto se acompanham a geometria da peça e o processo de usinagem. Isso reduz erros de programação e o tempo de preparação, aumentando a eficiência operacional. A programação em código G também está disponível.
MAZATROL DX transforma o seu processo de fabricação
O MAZATROL DX é um serviço digital de assinatura que transforma o fluxo de trabalho da manufatura, oferecendo suporte desde a programação automática até a preparação da máquina. A plataforma conta com recursos que aumentam a eficiência operacional, incluindo a geração automática de estimativas de custo de usinagem, facilitando o planejamento e a tomada de decisões.
QUICK QUOTE
A partir de modelos 3D, qualquer usuário pode gerar orçamentos de forma simples e rápida. Em cerca de 30 segundos, o sistema calcula automaticamente o custo e o tempo de usinagem, além das ferramentas necessárias. Os dados e programas utilizados ficam armazenados, permitindo seu reaproveitamento em etapas posteriores do processo e aumentando a eficiência operacional.
SOLID MAZATROL Programação automática / conversacional
Os programas MAZATROL são gerados automaticamente a partir de modelos 3D criados em softwares CAD/CAM comerciais. Com base em programas previamente utilizados, o sistema aprende os padrões de usinagem adequados para cada geometria e gera automaticamente programas otimizados, reduzindo o tempo de programação e aumentando a eficiência do processo.
SETUP GUIDE(Ferramentas・Fixações・Montagem de materiais / Medição automática)
A geração automática de instruções de setup simplifica a preparação e a medição da peça, garantindo um processo mais rápido, preciso e consistente. Suporta uma configuração eficiente e sem erros na máquina.
Vídeo de referência
Spindle 15 kW (20 HP)
Boring bar shank diameter Φ32 mm / Turning tool shank size 20 mm
Spindle 15 kW (20 HP)
Boring bar shank diameter Φ40 / Turning tool shank size 25 mm
Spindle 18.5 kW (25 HP)
Boring bar shank diameter Φ40 / Turning tool shank size 25 mm
Spindle 26 kW (35 HP)
Boring bar shank diameter Φ50 / Turning tool shank size 25 mm
Spindle 30 kW (40 HP)
Boring bar shank diameter Φ50 / Turning tool shank size 25 mm
Spindle 37 kW (50 HP)
Boring bar shank diameter Φ50 / Turning tool shank size 32 mm
Photo: QUICK TURN 400M shown with optional equipment
