| Tipo de cone (padrão) | BT40 |
| Velocidade máx. do spindle | 12,000 min-1 |
| Tamanho da mesa | 900 mm × 460 mm |
Centros de Usinagem Vertical
VCN
Centros de usinagem vertical de alto desempenho com capacidade de corte aprimorada
- Spindle com alta rigidez e melhor equilíbrio da estrutura rígida da máquina para uma capacidade de usinagem pesada aprimorada.
- Ampla área de usinagem e dimensões da mesa com curso do eixo-Y estendido
- Especificações e funções para uma usinagem estável e de alta precisão
Tipo de cone (padrão)

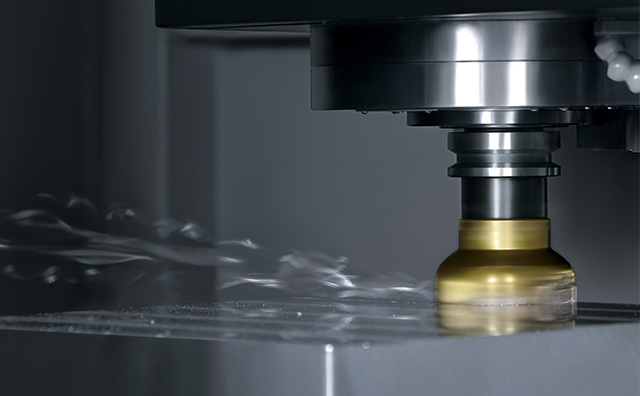

Aumento máximo de 54% na capacidade de usinagem, spinde BT40 como equipamento padrão

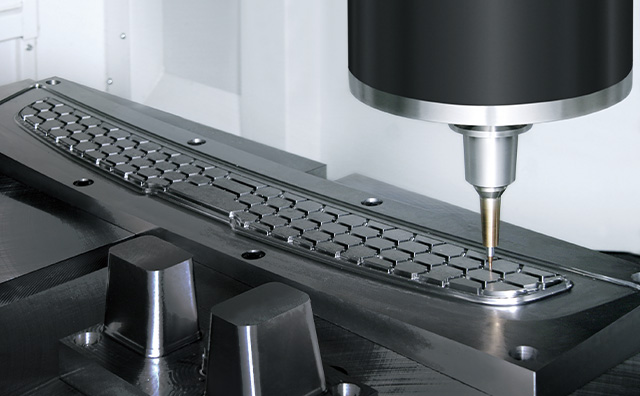

O Spindle de 18,5 kW e 12,000rpmdos modelos VCN-460 e VCN-600 alcançou uma melhoria de 41% na capacidade de usinagem para fresas de faceamento de Φ80 mm e de 54% para fresas de topo de Φ50 mm, em comparação com as máquinas convencionais. Além disso, estão disponíveis furação de Φ50 mm e rosqueamento de M30. O Spindle de 18,000rpmcom motor integrado minimiza a geração de calor e a vibração durante a rotação em alta velocidade, tornando-o ideal para a usinagem de moldes e materiais de alumínio. (O Spindle de 18000 min-1é um recurso opcional para o VCN-600.)
| Fresa de facear de Φ80 mm | Capacidade de usinagem | Material da peça: S45C | ||
| Spindle convencional | 361 cm3 | - | ||
| Novo Spindle | 508 cm3 | 41% UP | ||
| Fresa de topo de Φ50 mm | Capacidade de Usinagem | Material da peça: S45C | ||
| Spindle convencional | 418 cm3 | - | ||
| Novo Spindle | 645 cm3 | 54% UP | ||
Spindle BT50 com motor incorporado de alto desempenho, oferecendo 30 kW de potência
Os modelos VCN-535C e VCN-700D estão disponíveis com quatro tipos de spindle: o padrão de 8.000 min-1, um spindle versátil para diversos materiais, desde aço até alumínio, e spindles com especificações de alta velocidade e alto torque. Ele pode ser usado para uma ampla gama de aplicações, desde usinagem de alta velocidade até usinagem pesada.
| Modelo | Spindle | |||
|---|---|---|---|---|
| 7.000 min-1 | 8.000 min-1 | 10.000 min-1 | 18.000 min-1* | |
| VCN-535C | - | ● | 〇 | - |
| VCN-700D | 〇 | ● | 〇 | 〇 |
●: Padrão, 〇: Opcional, -: *Apenas BT40

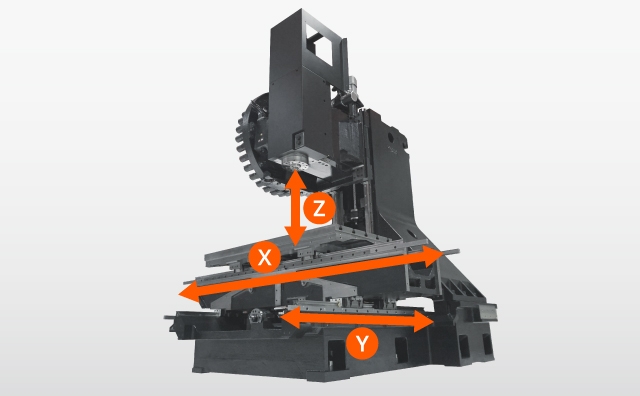

Spindle de alta rigidez e melhor equilíbrio da estrutura da máquina
Dimensionamento 3D com análise estrutural
Utilizando CAD FEA, os principais componentes da máquina, como o leito e a coluna, são projetados para minimizar a distorção. Em comparação com o modelo convencional, a distorção na coluna causada pelo deslocamento térmico foi melhorada em 40%.
O spindle de alto desempenho e baixa vibração reduz a expansão térmica ao adotar o resfriamento externo do cilindro, sincronizando a temperatura da máquina. Assim alcançando uma precisão de usinagem estável.
* VCN-460
* A foto mostra o VCN-460.

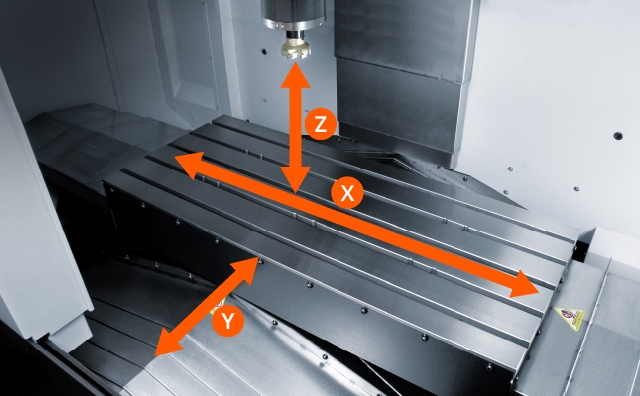

Ampla área de usinagem e dimensões da mesa
As mesas da série VCN fornecem uma grande área de usinagem com o curso do eixo-Y estendido. Fixações grandes e peças de trabalho podem ser instaladas e o tamanho ideal da mesa pode ser selecionado de acordo com a peça.
| Curso do eixo-Y | Tamanho da mesa | Dimensões máximas da peça | |
|---|---|---|---|
| VCN-460 | 460 mm | 900 mm × 460 mm | 900 mm × 460 mm × 570 mm |
| VCN-600 | 600 mm | 1300 mm × 600 mm | 1300 mm × 600 mm × 570 ｍｍ |
| VCN-535C | 530 mm | 1300 mm × 550 mm | 1300 mm × 550 mm × 570 / 770* ｍｍ |
| VCN-700D | 700 mm | 1740 mm × 700 mm | 1740 mm × 700 mm × 770 mm |
* Dimensão máxima da peça para especificações de coluna alta.

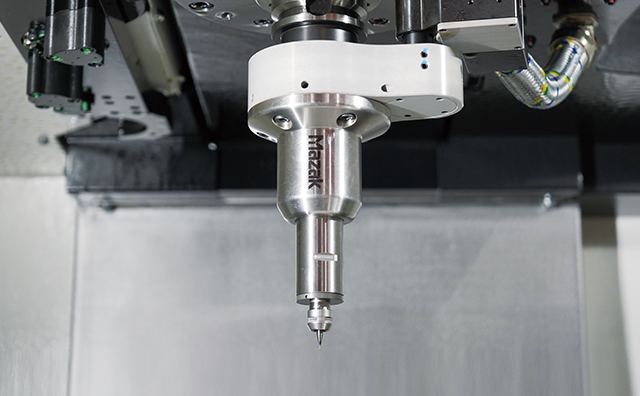

Ultraspindle*
Spindle elétrico para acabamento de alta precisão
Disponível em dois tipos de rotação: 60,000 min-1 e 80,000 min-1. Ideal para operações de acabamento de superfícies, micromecanização, furação e usinagem com qualidade espelhada, garantindo precisão extrema e excelência no resultado final. Sua estrutura compatível com o ATC(troca de ferramenta automática) possibilita a execução sequencial de desbaste, semiacabamento e superacabamento, otimizando tempo e produtividade. É a solução perfeita para aplicações que exigem tolerâncias rigorosas e acabamento superior com ferramentas de pequeno diâmetro, como na fabricação de moldes metálicos e componentes para equipamentos de semicondutores.
*Modelos compatíveis: VCN-460, VCN-600
Dois tipos de rotação
60,000 min-1 / 80,000 min-1
- Uma única máquina integra todos os processos, do desbaste ao acabamento final, eliminando complexidades.
- Não há necessidade de programas especiais: toda a usinagem é realizada com o mesmo programa utilizado para ferramentas convencionais.
- O Spindle compacto, compatível com ATC(troca de ferramenta automática), dispensa qualquer intervenção do operador para ajustes antes ou depois da usinagem, garantindo máxima eficiência e produtividade.
Exemplo de usinagem: Molde para faróis automotivos (acabamento espelhado)
| Tamanho | 35 mm × 31,5 mm × 20 mm |
| Material da peça | STAVAX (52HCR) |
| Ferramentas | Fresa de topo esférica de Φ2 mm |
| Velocidade do Spindle | 60,000 min-1 |
| Rugosidade da superfície | Ra 0,05 μm (valor médio das medições em três locais) |

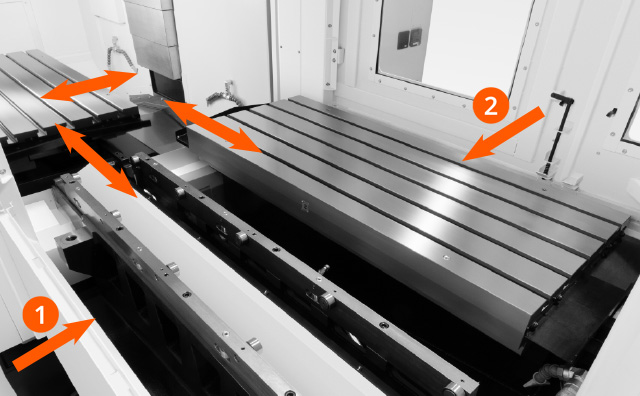

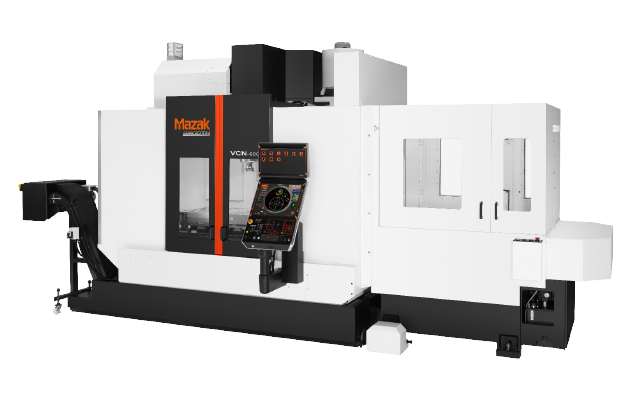

Trocador para 2 paletes*
Prepare o próximo material e remova a peça acabada mesmo durante a usinagem, garantindo fluxo contínuo e máxima eficiência. A máquina e o trocador de paletes oferecem acesso frontal, enquanto o trocador também pode ser operado pela parte traseira, permitindo configurações práticas com dois paletes. Essa flexibilidade reduz paradas e otimiza o tempo de setup, aumentando a produtividade do seu processo.
* Opcional
| VCN-600 trocador de 2 paletes | |
|---|---|
| Tamanho do palete | 1300 mm × 550 mm |
| Peso máximo de carga do palete | 800 kg |
| Formato da face superior do palete | 18 mm Rasgo-T × 5, passo de 100 mm |
| Tempo de troca de paletes | 17 segundos |
Sistemas CNC que podem ser selecionados de acordo com a facilidade de uso e aplicações de processamento
O sistema CNC pode ser selecionado desde modelos padrão até funções de controle de alta velocidade e alta precisão. Equipado com "Quick Mazatrol" para programação aprimorada de Mazarol.
