Centros de Usinagem Vertical

VTC

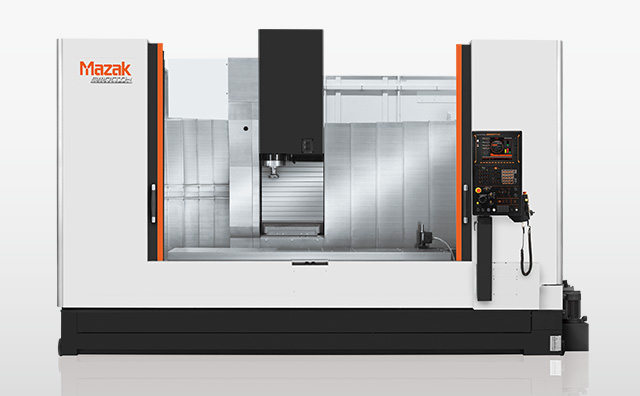

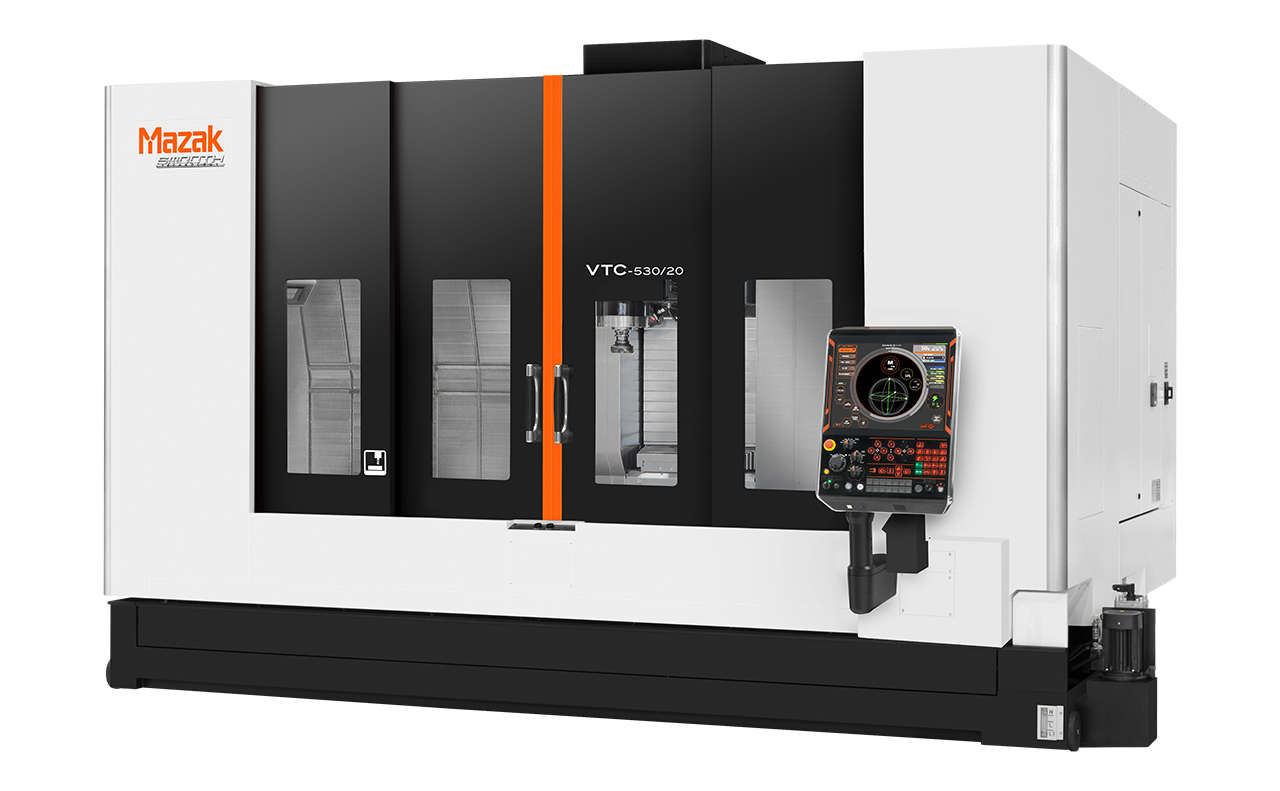

Centro de usinagem vertical com estrutura de coluna móvel
  • Adotado sistema com mesa fixa e spindle de deslocamento transversal
  • A mesa longa (2300 mm × 530 mm) oferece versatilidade para a usinagem de peças extensas, múltiplas peças simultaneamente ou ainda como alternativa ao uso de um trocador de paletes
  • O amplo curso do eixo-X permite a usinagem de peças longas mesmo em áreas com espaço reduzido

Equipado com um spindle para usinagem estável

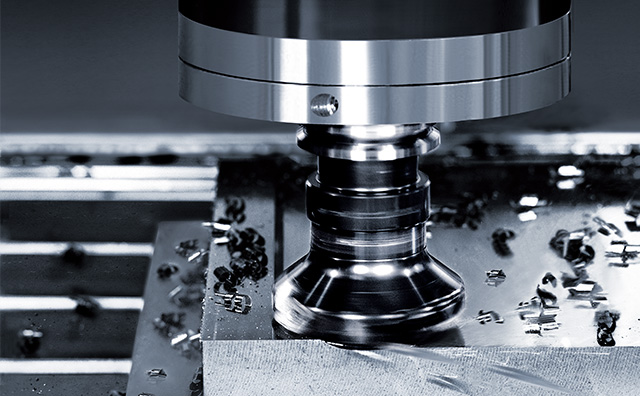

O spindle é resfriado por meio da circulação de líquido refrigerante em sua manga externa, a fim de minimizar a deformação térmica e assegurar uma usinagem estável. Este spindle multifuncional é adequado para uma ampla gama de aplicações.

O sistema de mesa fixa combinado ao movimento transversal do spindle possibilita uma ampla área de usinagem mesmo em espaços compactos.

Mesa de grandes dimensões

A ausência de equipamentos em ambas as extremidades da mesa longa proporciona um espaço livre que permite diversos usos, incluindo a usinagem de peças longas e salientes.

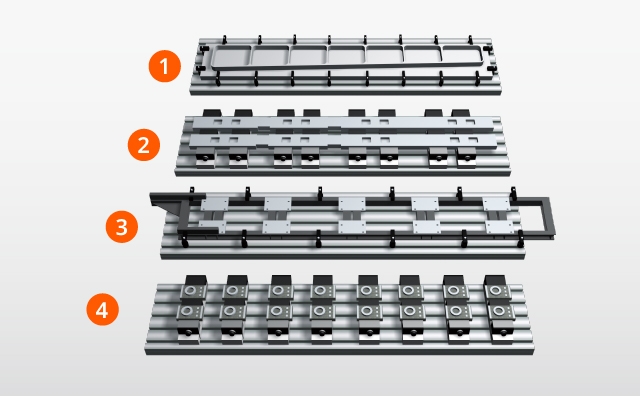

  • 1: Peças grandes e longas
  • 2: Diversas peças obtidas a partir de um único bloco de material
  • 3: eça com extensão além dos limites da mesa
  • 4: Configuração de múltiplas peças

Partição central (opcional)

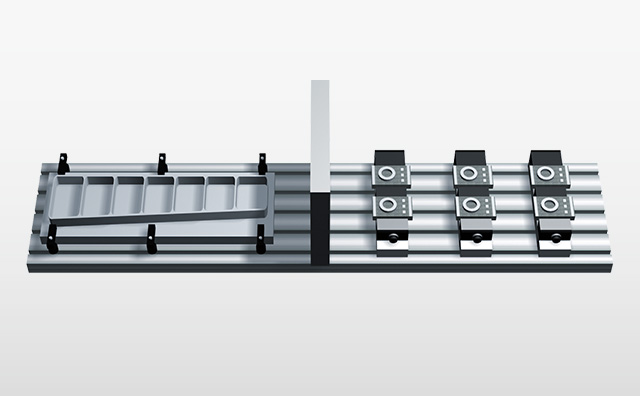

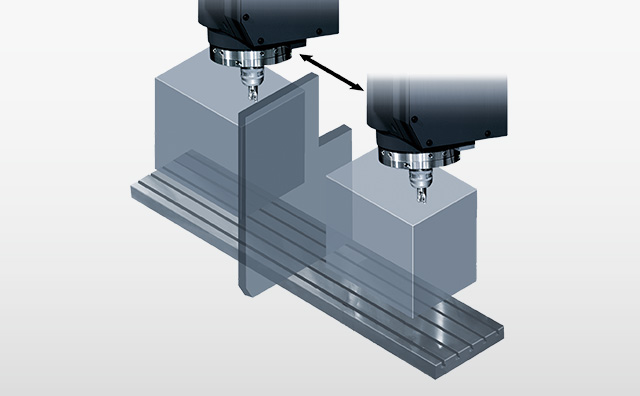

A partição central opcional permite que o VTC-530/20 opere como duas máquinas independentes. É possível realizar a configuração e o carregamento/descarregamento da peça em um lado, enquanto a usinagem ocorre simultaneamente no outro.

2- Operação no estilo trocador de paletes

Requisitos mínimos de espaço

Normalmente, centros de usinagem com grande curso no eixo-X exigem amplo espaço no chão, devido também às dimensões elevadas do eixo-Y e da mesa. No entanto, o VTC-530/20 apresenta requisitos mínimos de área ocupada, mesmo oferecendo um curso estendido de 1.950 mm no eixo-X.

Comparação de espaço

VTC-530/20

Curso do eixo-X : 1.950 mm, Curso do eixo-Y : 530 mm
Tamanho da mesa: 2300 mm × 530 mm

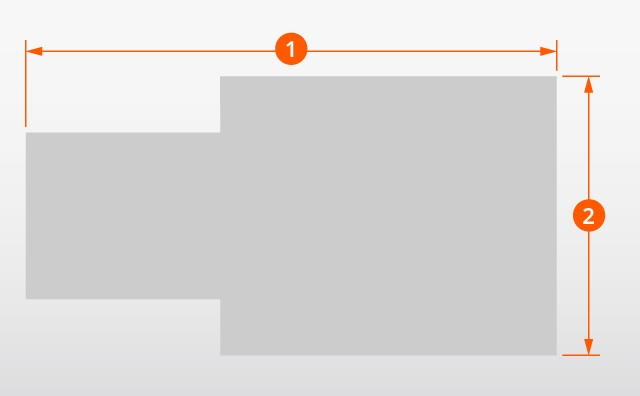

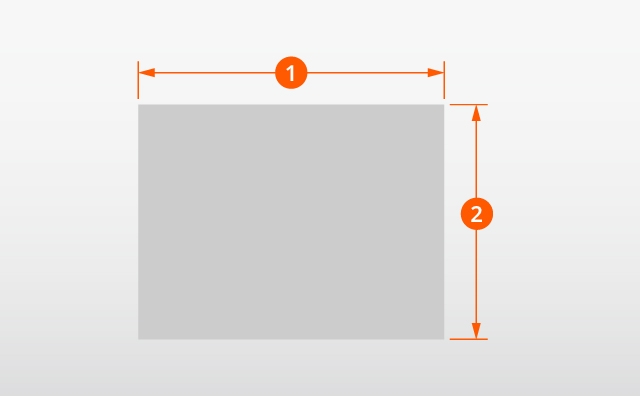

Área do piso: 12,09 m2(1: 3980 mm × 2:3037 mm)
A necessidade de espaço no chão é 50% menor

  • *Para máquinas equipadas com MAZATROL SmoothC

Centro de usinagem convencional com curso estendido no eixo-X

Curso do eixo-X : 2.000 mm, Curso do eixo-Y : 800 mm
Tamanho da mesa: 2240 mm × 750 mm
Área do piso: 24,66 m2 (1: 3980 mm × 2:3037 mm)

foco do projeto na ergonomia proporciona uma experiência operacional de incomparável facilidade

Adotam-se sistemas de mesa fixa e deslocamento do spindle

A excelente acessibilidade à mesa, aliada às amplas aberturas, proporciona uma operação confortável e eficiente. A mesa fixa permite que robôs e acessórios hidráulicos sejam facilmente instalados.

A produtividade é melhorada pelo MAZATROL SmoothG e MAZATROL SmoothC com operação intuitiva.

MAZATROL SmoothG

MAZATROL SmoothC

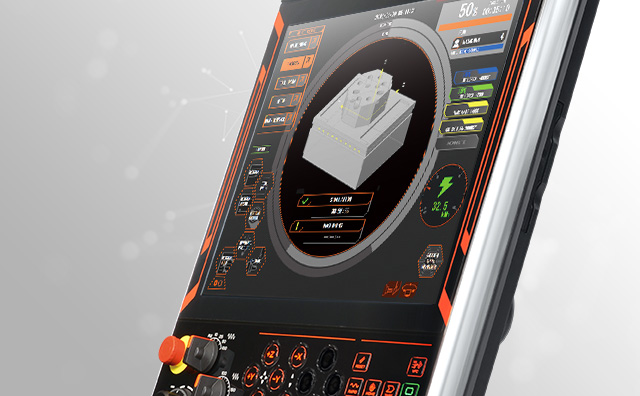

Programação conversacional MAZATROL

A programação conversacional MAZATROL usa linguagem conversacional e é fácil criar/editar programas inserindo dados em desenhos de peças em resposta a perguntas exibidas na tela de operação. Até mesmo operadores inexperientes podem criar programas rapidamente com condições de corte determinadas automaticamente e criação automática de trajetórias de ferramentas.

Ciclo de fresamento para bolsões

Fresamento de bolsões é um novo ciclo de fresamento para a programação MAZATROL . Esta função mantém um ângulo de engate constante entre a cortador e o material para criar um percurso da ferramenta de alta eficiência, reduzir a variação da carga de cavacos, prolongar a vida útil da ferramenta e permitir que as ferramentas sejam usadas em seu potencial máximo.

Função VFC

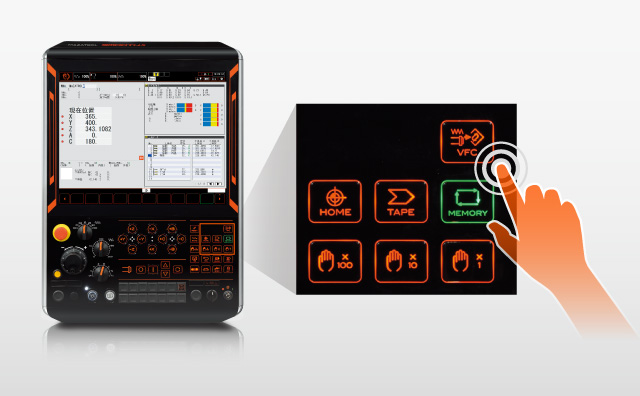

Ao pressionar a tecla VFC, as condições de corte programadas podem ser substituídas e alteradas no programa de usinagem. Os novos dados de condições de corte podem ser usados quando um novo programa é criado.

BT40
