| Tamanho da mesa | 3500 mm × 820 mm |
| Tipo de cone (padrão) | BT40 |
| Velocidade máxima do spindle | 18.000 min -1 (rpm) |
| Tamanho máx. da peça | Ø820 mm × 3690 mm |

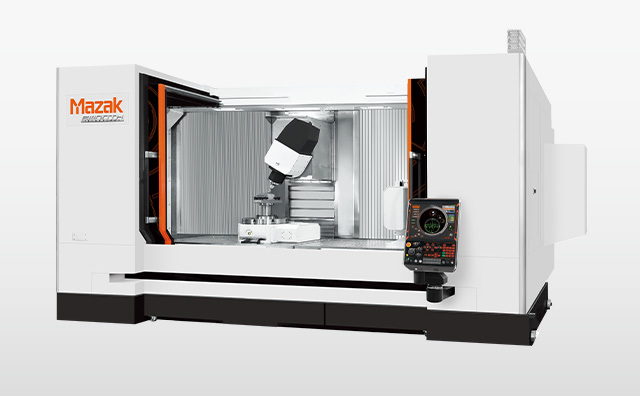

Centros de Usinagem 5 Eixos
VTC
Centro de usinagem vertical de coluna móvel para usinagem de 5 eixos
- Usinagem simultânea de 5 eixos para contornos de peças complexas*1
- Usinagem de superfícies verticais, horizontais e inclinadas em qualquer ângulo, utilizando o cabeçote giratório de ±110° no Eixo-B, aumentando a produtividade através da integração do processo.
- A mesa de 3500 mm × 820 mm de comprimento possibilita a usinagem de peças longas e múltiplas, além de funcionar como trocador de 2 paletes.*2
- Spindle de de alta potência de 18.000 min -1 para usinagem de uma ampla variedade de materiais, desde alumínio até aço.
*1: O VTC-800/30SR requer NCRT (Mesa rotativa NC) opcional.
*2: A mesa fixa opcional para o modelo VTC-800/30SDR possui dimensões distintas.
Possibilitando a realização de diversas usinagens com o eixo giratório

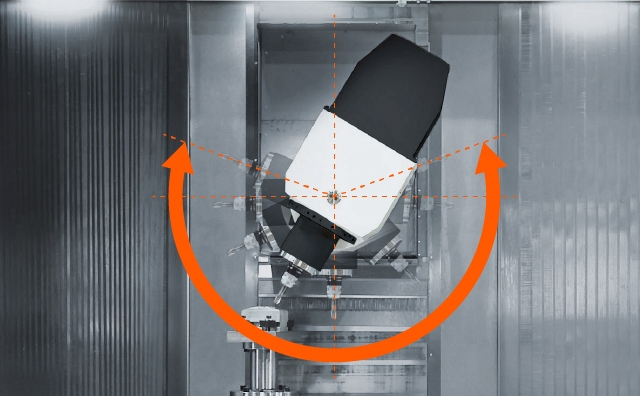

Cabeçote giratório do eixo-B
O cabeçote giratório do eixo B, com uma faixa de rotação de 220°, realiza a indexação em incrementos de 0,0001°, utilizando uma came de engrenagem de rolo de folga zero e servomotor.
O acoplamento de índice pode ser fixado a cada incremento de 5°, sendo adequado para cortes pesados.
Além disso, é possível usinar superfícies verticais, horizontais e inclinadas em qualquer ângulo, aprimorando a produtividade através da integração do processo.

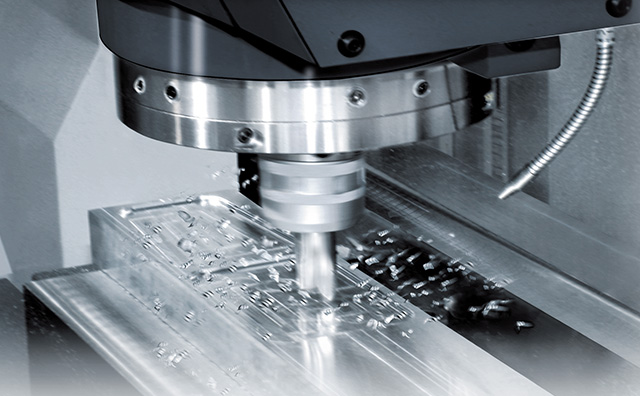

Spindle de alto desempenho para atender a uma ampla gama de requisitos de produção
A série VTC-800/30 possui um spindle de alta potência de 18.000-1, 35 kW (47 HP) [50% ED].
O spindle é capaz de cortar diversos materiais, incluindo alumínio, ferro fundido e aço.
Área de trabalho versátil para uma ampla variedade de usinagens
O curso do eixo-X de 3000 mm e o curso do eixo-Y de 800 mm são adequados para uma variedade de usinagens.
Operação em alta velocidade
O sistema de controle avançado, os servomotors e as guias de rolos maximizam a capacidade do spindle de alto desempenho, atingindo as taxas de avanço mais rápidas de sua classe. Isso diminui o tempo de inatividade da máquina.
Avanço rápido (eixo-X, Y, Z) 50000 mm/min

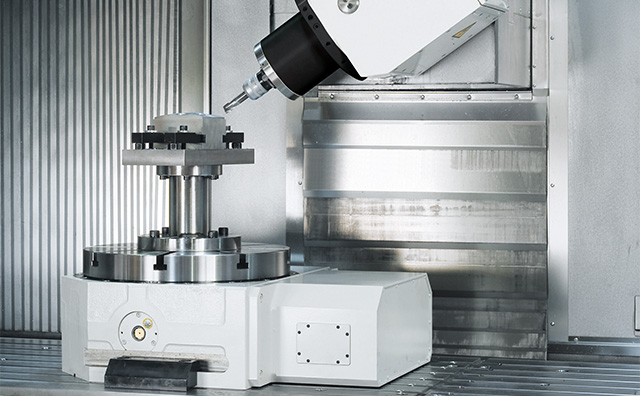

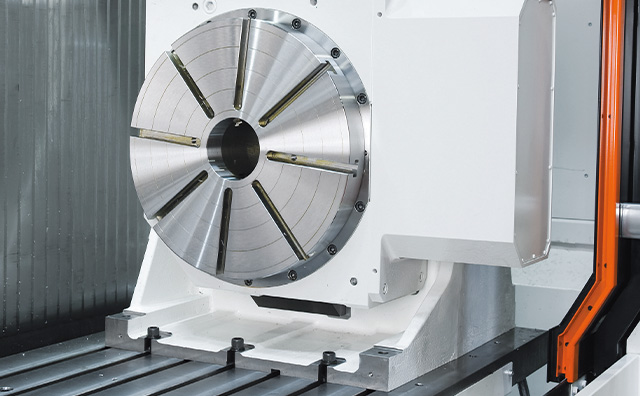

NC rotary table (Mesa rotativa NC) opcional *
O NC rotary table opcional permite a usinagem simultânea de 5 eixos.
Ele pode ser colocado na horizontal ou na vertical, também pode ser colocado em ambos os lados da mesa da máquina.
A mesma com um came de engrenagem de rolo do eixo-B permite a usinagem de contornos.
* Compatível apenas com VTC-800/30SR

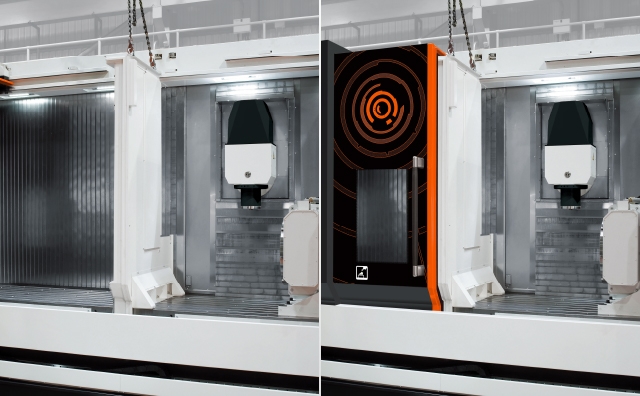

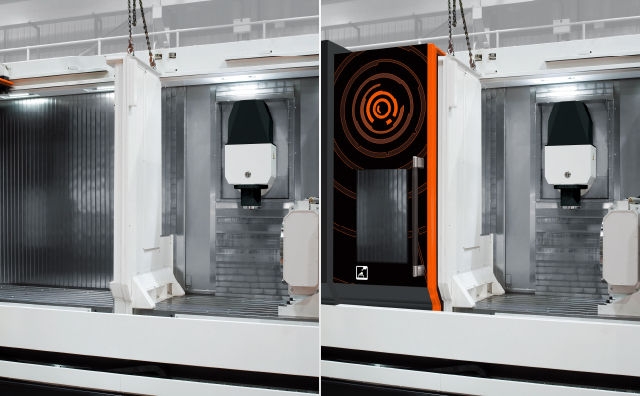

Divisória central removível (opcional) *
Ao dividir a área de usinagem com uma divisória central opcional, é possível usinar um lado enquanto o outro está sendo preparado para a próxima peça de trabalho, aumentando assim a produtividade.
A montagem da mesa rotativa NC opcional em ambos os lados possibilita uma usinagem de alto valor.
* Compatível apenas com VTC-800/30SR

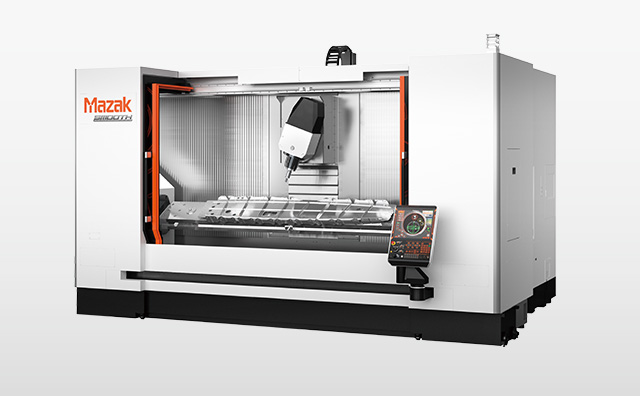

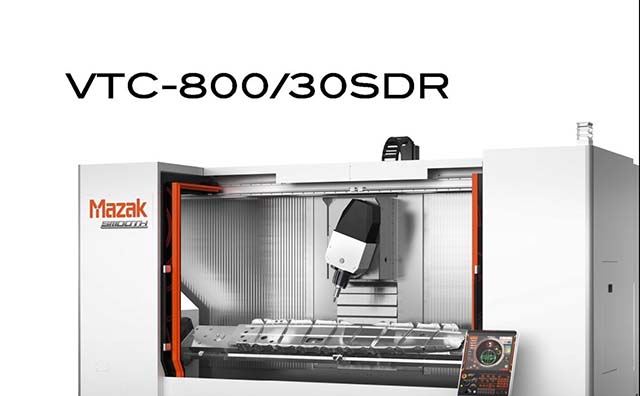

Mesas rotativas duplas sincronizadas*
Modelo ideal para a usinagem de peças longas em 5 eixos, como componentes de aeronaves.
O modelo VTC-800/30SDR possui duas mesas rotativas sincronizadas e, ao eliminar a mesa fixa, proporciona um descarte de cavacos altamente eficaz.
Esta é a solução perfeita para a usinagem de componentes aeroespaciais que demandam usinagem simultânea de cinco eixos com alta precisão e elevadas taxas de remoção de material.
* Compatível somente com VTC-800/30SDR

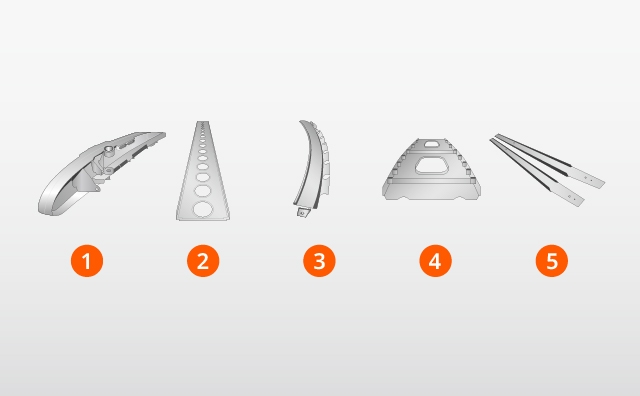

Aplicações
Design ergonômico para uma operação conveniente.

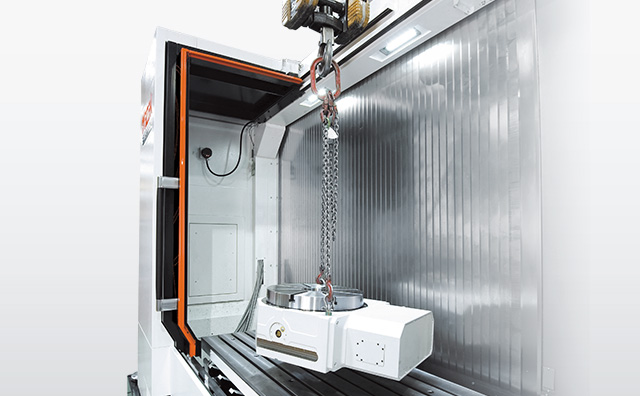

Excelente acesso à mesa
A porta é desprovida de caixilhos e não possui vigas na área do teto. Não há obstruções ao utilizar uma ponte rolante para a configuração de fixação e o carregamento/descarregamento de peças de grande porte.

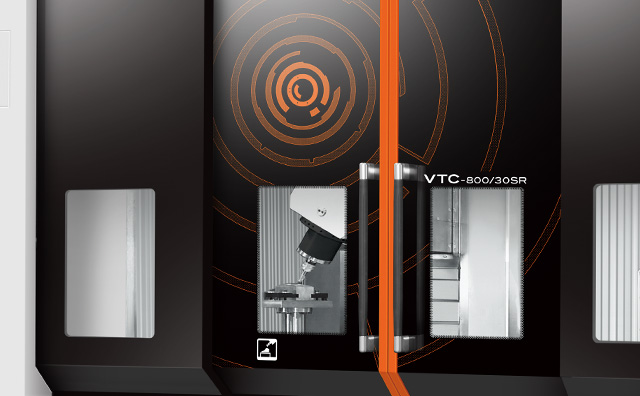

Janelas grandes
As amplas janelas da porta frontal, como padrão, possibilitam ao operador monitorar com facilidade o processo de usinagem.

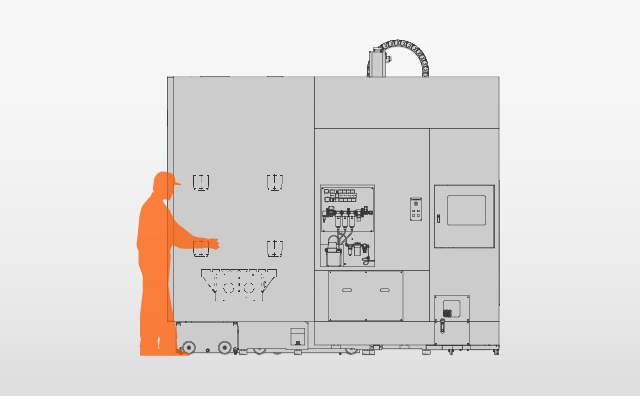

Acessibilidade
A porta do operador oferece excelente acessibilidade à mesa, facilitando a configuração da máquina.
