| ก้านเครื่องมือ (มาตรฐาน) | BT40 |
| ความเร็วรอบสปินเดิลสูงสุด | 12000 นาที-1(รอบ/นาที) |
| ขนาดโต๊ะงาน | 900 มม. × 430 มม. |
เครื่องกัดแนวตั้ง
VCN
เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งประสิทธิภาพสูงพร้อมประสิทธิภาพการตัดที่เพิ่มขึ้น
- ความแข็งแกร่งของสปินเดิล และ ความสมดุลที่ดีจากโครงสร้างเครื่องจักรที่แข็งแกร่งสำหรับการทำงานของเครื่องจักรที่หนัก
- พื้นที่การทำงานขนาดกว้าง และ ขนาดโต๊ะที่ใหญ่ พร้อมระยะการเคลื่อนที่แกน Y ที่ขยายขึ้น
- ข้อมูลจำเพาะ และ ฟังก์ชั่นของเครื่อง ให้ความแม่นยำในการทำงานสูง
ก้านเครื่องมือ (มาตรฐาน)
เพิ่มความสามารถในการตัดเฉือนสูงสุด 54% ด้วยสปินเดิล BT40 เป็นอุปกรณ์มาตรฐาน

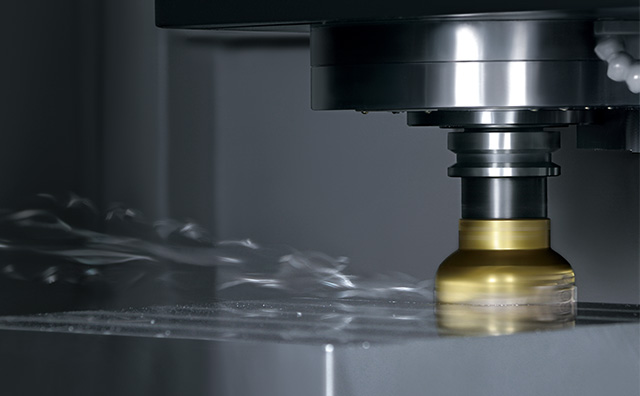

สปินเดิลรุ่นมาตรฐาน 18.5 กิโลวัตต์ 12,000 นาที-1ในเครื่อง VCN-460 และ VCN-600 สามารถเพิ่มประสิทธิภาพการตัดเฉือนสำหรับ Face mills ขนาด Φ80 มม. ได้ถึง 41% และเพิ่มประสิทธิภาพสำหรับ End mills ขนาด Φ50 มม. ได้ถึง 54% เมื่อเปรียบเทียบกับเครื่องจักรทั่วไป นอกจากนี้ยังมีดอกเจาะ U-drill Φ50 มม. และ ดอกต๊าปเกลียว M30 ด้วย สปินเดิล 18,000 นาที-1พร้อมมอเตอร์ในตัวช่วยลดการเกิดความร้อนและการสั่นสะเทือนในระหว่างการหมุนความเร็วสูง จึงเหมาะอย่างยิ่งสำหรับ การขึ้นรูปแม่พิมพ์โลหะ และการตัดเฉือนอลูมิเนียม (สปินเดิล 18000 นาที-1เป็นออฟชั่นเสริมสำหรับ VCN-600)
| Face mill Φ80 มม. | ความสามารถในการตัดเฉือน | วัสดุชิ้นงาน: S45C | ||
| สปินเดิลธรรมดา | 361 ซม.3 | - | ||
| สปินเดิลใหม่ | 508 ซม.3 | เพิ่มขึ้น 41% | ||
| End mill Φ50 มม. | ความสามารถในการตัดเฉือน | วัสดุชิ้นงาน: S45C | ||
| สปินเดิลธรรมดา | 418 ซม.3 | - | ||
| สปินเดิลใหม่ | 645 ซม.3 | เพิ่มขึ้น 54% | ||
สปินเดิลมอเตอร์แบบในตัวประสิทธิภาพสูงพร้อม 30 kW และ BT50 เป็น out put
VCN-535C และ VCN-700D มีรอบสปินเดิลให้เลือกทั้ง 4 ประเภท: สปินเดิลมาตรฐานรอบ 8000 min -1 ใช้ได้หลากหลายวัสดุ ตั้งแต่เหล็กไปจนถึงอลูมิเนียม และ สำหรับสปินเดิลรอบสูงและแรงบิดสูง สามารถใช้งานได้หลากหลายทั้งการตัดเฉือนความเร็วสูงไปจนถึงการกัดงานที่หนัก
| รุ่น | สปินเดิล | |||
|---|---|---|---|---|
| 7000 นาที -1 | 8000 นาที -1 | 10000 นาที-1 | 18000 นาที -1 * | |
| VCN-535C | - | ● | 〇 | - |
| VCN-700D | 〇 | ● | 〇 | 〇 |
●: มาตรฐาน, 〇: ออฟชั่นเสริม, -: ไม่รองรับ *: BT40 เท่านั้น
ความแข็งแกร่งของสปินเดิล และ ความสมดุลที่ดีจากโครงสร้างเครื่องจักรที่แข็งแกร่ง

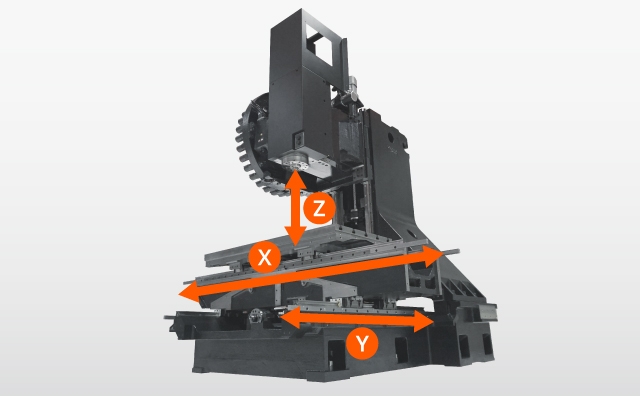

ภาพการวิเคราะห์โครงสร้างแบบ 3 มิติ
การใช้ CAD FEA ส่วนประกอบเครื่องหลัก เช่น เตียงและคอลัมน์ได้รับการออกแบบมาเพื่อลดการเสียรูป เมื่อเทียบกับรุ่นธรรมดาการเสียรูป บนคอลัมน์ที่เกิดจากการเคลื่อนไหวของความร้อนได้รับการปรับปรุงขึ้น 40%
สปินเดิลที่มีประสิทธิภาพสูงที่มีการสั่นสะเทือนต่ำช่วยลดการขยายตัวทางความร้อนด้วยการระบายความร้อนด้วยกระบอกสูบด้านนอกด้วยการซิงโครไนซ์ สามารถรับความแม่นยำของการตัดเฉือนที่เสถียรได้
* VCN-460

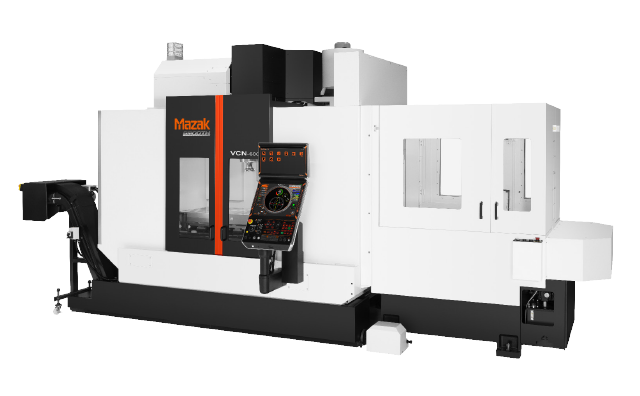

* ภาพประกอบ VCN-460.
พื้นที่การทำงานขนาดกว้าง และ ขนาดโต๊ะงานขนาดใหญ่

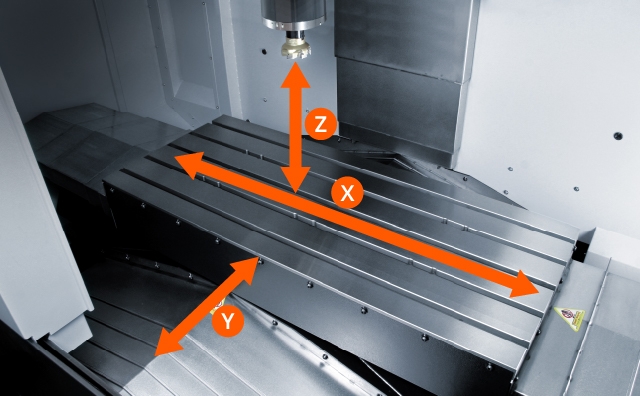

สำหรับตระกูล VCN มีโต๊ะงานตัดเฉือนขนาดใหญ่พร้อมจังหวะแกน Y แบบขยาย สามารถติดตั้งอุปกรณ์และชิ้นงานขนาดใหญ่ได้ สามารถเลือกขนาดโต๊ะงานให้เหมาะสมกับชิ้นงานได้
| ระยะแกน Y | ขนาดโต๊ะงาน | ขนาดชิ้นงานสูงสุด | |
|---|---|---|---|
| VCN-460 | 460 มม. | 900 มม. × 460 มม. | 900 มม. × 460 มม. × 570 มม. |
| VCN-600 | 600 มม. | 1300 มม. × 600 มม. | 1300 มม. × 600 มม. × 570 มม. |
| VCN-535C | 530 มม. | 1300 มม. × 550 มม. | 1300 มม. × 550 มม. × 570 / 770* มม. |
| VCN-700D | 700 มม. | 1740 มม. × 700 มม. | 1740 มม. × 700 มม. × 770 มม. |
* รองขนาดชิ้นงานสูงสุดสำหรับรุ่น High column
Ultraspindle*

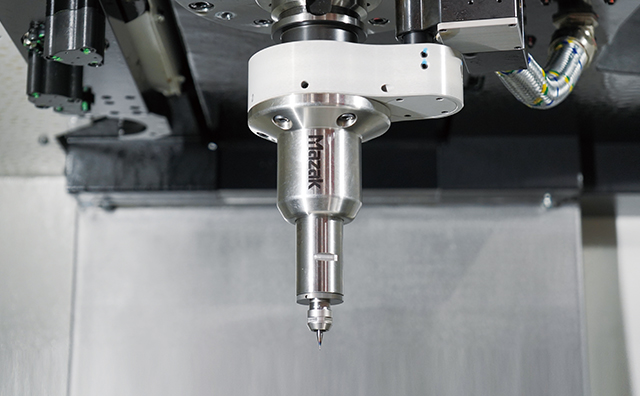

สปินเดิลมอเตอร์ไฟฟ้าสำหรับการตกแต่งที่มีความแม่นยำสูง
มีอัตราการหมุนความเร็วสูงให้เลือก 2 ประเภท ได้แก่ 60000 นาที-1และ 80000 นาที-1 เหมาะสำหรับงานตกแต่งพื้นผิว งาน Micromachining การเจาะ และการขึ้นรูปผิวเรียบเหมือนกระจก ช่วยให้ได้คุณภาพผิวที่ยอดเยี่ยมและมีความแม่นยำสูง โครงสร้างที่รองรับ ATC ช่วยให้สามารถดำเนินการ การตัดเฉือนหยาบ กึ่งละเอียด และแม้กระทั่งการกัดละเอียดขั้นสูงได้อย่างต่อเนื่อง มีประสิทธิภาพสูงเมื่อต้องใช้เครื่องมือที่มีเส้นผ่านศูนย์กลางเล็กเพื่อการตกแต่งที่แม่นยำสูง เช่น แม่พิมพ์โลหะ และชิ้นส่วนอุปกรณ์การผลิตเซมิคอนดักเตอร์
*รุ่นที่รองรับ: VCN-460, VCN-600
อัตราการหมุนความเร็วสูง 2 แบบ
60000 นาที-1/ 80000 นาที-1
- เครื่องจักรเพียงเครื่องเดียวที่ผสานรวมกระบวนการทั้งหมดตั้งแต่ การตัดเฉือนหยาบ จนถึงการตกแต่ง
- ไม่จำเป็นต้องมีโปรแกรมพิเศษ และทำการตัดเฉือนด้วยโปรแกรมเดียวกับเครื่องมือทั่วไป
- สปินเดิลขนาดกะทัดรัดที่ใช้งานร่วมกับ ATC ช่วยขจัดความจำเป็นที่ผู้ปฏิบัติงานต้องเข้ามาแทรกแซงในการเปลี่ยนแปลงการตั้งค่าก่อนและหลังการตัดเฉือน

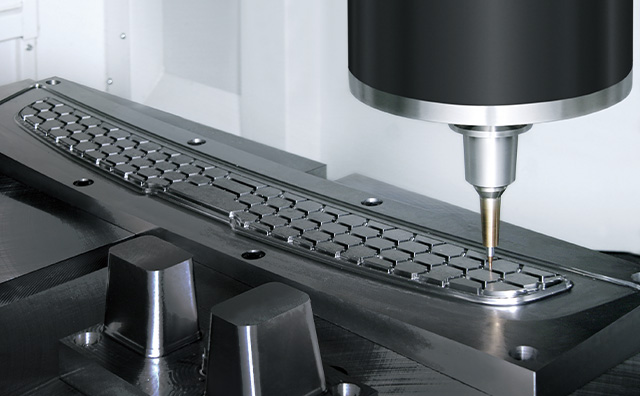

ตัวอย่างงานการตัดเฉือน: แม่พิมพ์โลหะสะท้อนแสงสำหรับไฟรถยนต์ (งานตกแต่งกระจก)
| ขนาด | 35 มม. × 31.5 มม. × 20 มม. |
| วัสดุชิ้นงาน | STAVAX (52HCR) |
| เครื่องมือ | Φ2 mm ball end mill |
| Spindle speed | 60000 นาที-1 |
| ความหยาบของพื้นผิว | Ra 0.05 μm (ค่าเฉลี่ยของการวัดในสามตำแหน่ง) |
ระบบการเปลี่ยนพาเลท 2 โต๊ะ*

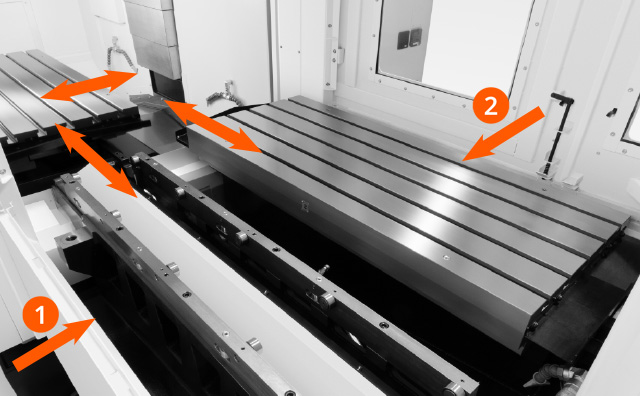

เพิ่มประสิทธิภาพการผลิตเนื่องจากชิ้นงานถัดไปสามารถติดตั้งต่อได้ และ เมื่องานเสร็จสามารถถอดชิ้นงานออกได้แม้ในขณะที่เครื่องกำลังกลึงงาน ตัวเครื่องและระบบการเปลี่ยนพาเลทสามารถเข้าถึงได้จากด้านหน้า และ สามารถเข้าถึงระบบการเปลี่ยนพาเลทได้จากด้านหลังช่วยให้สามารถติดตั้งได้อย่างราบรื่นด้วยทั้ง 2 พาเลท
* ตัวเลือก
| VCN-600 2-pallet changer | |
|---|---|
| ขนาดโต๊ะ | 1300 มม. × 550 มม. |
| Pallet รองรับน้ำหนักสูงสุด | 800 กก. |
| รูปร่าง Pallet จากด้านบน | 18 มม. T-slot × 5, 100 มม. pitch |
| ระยะเวลา Pallet ในการสับเปลี่ยน | 17 วินาที |
ระบบ CNC ที่สามารถเลือกได้ตามความสะดวกในการใช้งานและการประมวลผล
ระบบ CNC สามารถเลือกได้จากรุ่นมาตรฐานไปจนถึงฟังก์ชั่นการควบคุมความเร็วสูงและความแม่นยำสูง มาพร้อมกับ “Quick Mazatrol” สำหรับการเขียนโปรแกรม Mazatrol ที่เพิ่มขึ้น
