เครื่องกัด CNC แนวตั้ง 5 แกน

VERSATECH

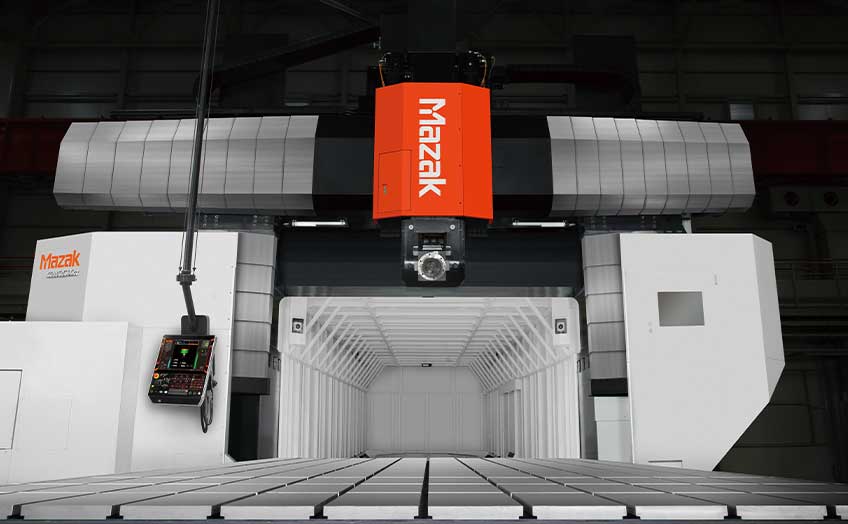

เครื่องกัด Double column ขนาดใหญ่แบบหลายหน้างาน 5 แกน
  • หัวตัดเฉพาะสำหรับงานตัดเฉือน 5 แกนช่วยให้สามารถกัดงานพื้นผิวหลายด้านได้อย่างแม่นยำโดยไม่จำเป็นต้องใช้ตัวเปลี่ยนหัวตัด
  • สามารถเลือกใช้แกนหมุนได้ 3 ประเภทตามลักษณะการใช้งานของการตัดเฉือน
  • ความเร็วอัตราป้อนสูง แกน X, Y และ Z : 30 เมตร/นาที
ระยะห่างระหว่างคอลัมน์

เพิ่มประสิทธิภาพการผลิตสำหรับการขึ้นรูปชิ้นงานขนาดใหญ่ โดยลดเวลาตัดและบูรณาการกระบวนการผลิต

ขนาดโต๊ะกัดงานสูงสุด 10 เมตร พร้อมตัวเลือกโต๊ะหมุนสำหรับจัดการชิ้นงานต่างๆ

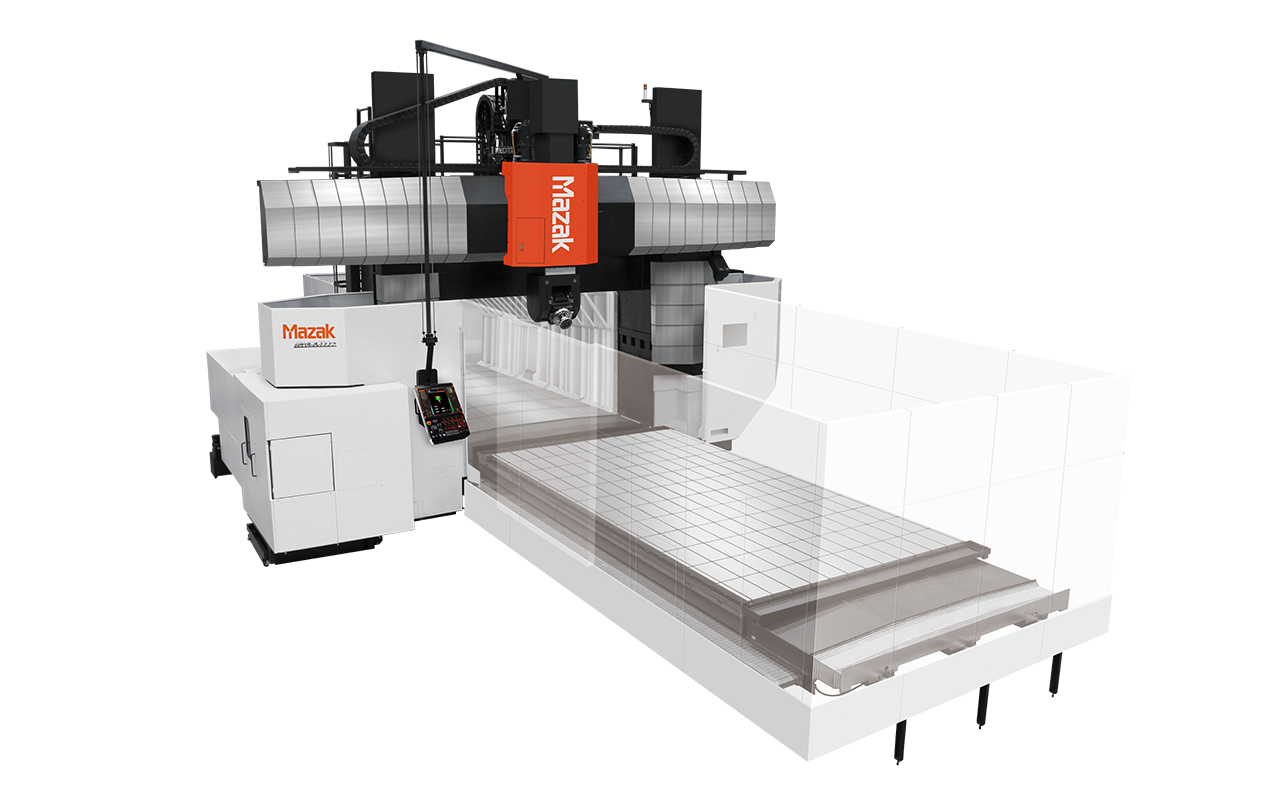

1: VERSATECH V-100N 160
ขนาดโต๊ะ: 2100 มม. × 3000 มม.
ความสามารถในการรับน้ำหนักของโต๊ะ: 43,000 kg.

2: VERSATECH V-100N 200
ขนาดโต๊ะ: 2100 มม. × 4000 มม.
ความสามารถในการรับน้ำหนักของโต๊ะ: 43,000 kg.

3: VERSATECH V-100N 240
ขนาดโต๊ะ: 2100 มม. × 5000 มม.
ความสามารถในการรับน้ำหนักของโต๊ะ: 43,000 kg.

temp

4: VERSATECH V-140N 280
ขนาดโต๊ะ: 3100 มม. × 6000 มม.
ความสามารถในการรับน้ำหนักของโต๊ะ: 43,000 kg.

5: ข้อมูลจำเพาะโต๊ะหมุน (ออฟชั่นเสริม)
ขนาดโต๊ะ: Φ 2950 มม.
ขนาดชิ้นงานโตสูงสุด: Φ 3500 มม. × 1750 มม.

temp

6: VERSATECH V-140N 360
ขนาดโต๊ะ: 3100 มม. × 8000 มม.
ความสามารถในการรับน้ำหนักของโต๊ะ: 43,000 kg.

7: VERSATECH V-140N 440
ขนาดโต๊ะ: 3100 มม. × 10000 มม.
ความสามารถในการรับน้ำหนักของโต๊ะ: 43,000 kg.

temp

แกนหมุน Taper BT50 สำหรับการตัดเฉือนที่มีประสิทธิภาพสูง

8000 นาที -1 แกนหมุน (มาตรฐาน)*

แกนหมุนที่มีกำลังขับ 40 กิโลวัตต์ (40% ED) รอบสูงสุด 8000 นาที -1 และ แรงบิดสูงสุด 344 นิวตันเมตร เหมาะอย่างยิ่งสำหรับการตัดเฉือนชิ้นงานเหล็ก

12000 นาที -1 แกนหมุนความเร็วสูง (มาตรฐาน) *

แกนหมุนที่มีกำลังขับ 45 กิโลวัตต์ (40% ED) เหมาะอย่างยิ่งสำหรับการแปรรูปโลหะที่ไม่ใช่เหล็ก เช่น อลูมิเนียม

6000 นาที -1 แกนหมุนแรงบิดสูง (ออฟชั่นเสริม)

แกนหมุนที่มีแรงบิดสูงสุด 1218 นิวตันเมตร (15% ED) มีให้เลือกใช้สำหรับการตัดเฉือนงานหนัก (เป็นอุปกรณ์เสริม)

  • *สามารถเลือกสปินเดิลได้ 8000 นาที -1และ 12000 นาที -1

ระบบการป้อนแกน X, Y และ Z ความเร็วสูง และ ความแม่นยำสูง

ความเร็วสูง

ติดตั้งด้วยบอลสกรูแบบคงที่เพื่อเพิ่มอัตราการป้อนสูงสุดของแกน Y ได้สูงสุดถึง 30 เมตร/นาที*

  • *อัตราการเคลื่อนที่อย่างรวดเร็ว (แกน X) สำหรับ V-140N 360, V-140N 440 คือ 15 เมตร/นาที

ความแม่นยำสูง

น้ำมันหล่อเย็นที่ควบคุมอุณหภูมิจะไหลเวียนผ่านแกน บอลสกรู เพื่อให้มั่นใจได้ถึงความแม่นยำในการตัดเฉือนที่คงที่ตลอดช่วงเวลาการทำงานที่ความเร็วสูงเป็นเวลานาน

สามารถประมวลผลพื้นผิวโค้งที่ซับซ้อนได้

ข้อกำหนดการตัดเฉือน 5 แกนพร้อมกัน (ออฟชั่นเสริม)

VERSATECH มีแกน C ที่สามารถขจัดความจำเป็นในการเปลี่ยนหัวตัด ส่งผลให้ลดเวลาตัดได้อย่างมาก
คุณสมบัติการตัดเฉือน 5 แกน พร้อมกันนั้นมีให้เลือกใช้เพิ่มเติมสำหรับการตัดเฉือนพื้นผิวที่ซับซ้อน เช่น พื้นผิวที่พบในชิ้นส่วนสำหรับอุตสาหกรรมแม่พิมพ์และอุตสาหกรรม แม่พิมพ์ บินและอวกาศ

B, C-axis specification [simultaneous 5-axis] (ออฟชั่นเสริม)

แกน B

ระยะการเคลื่อนที่: ±100°
อัตราการเคลื่อนที่อย่างรวดเร็ว: 21600°/นาที*
แรงบิดสูงสุด: 1500 นิวตันเมตร
แรงบิดต่อเนื่อง: 630 นิวตันเมตร
แรงบิดขณะหยุดนิ่ง: 520 นิวตันเมตร

แกน C

ระยะการเคลื่อนที่: ไม่จำกัด
อัตราการเคลื่อนที่อย่างรวดเร็ว: 21600°/นาที*
แรงบิดสูงสุด: 3000 นิวตันเมตร
แรงบิดต่อเนื่อง: 800 นิวตันเมตร
แรงบิดขณะหยุดนิ่ง: 660 นิวตันเมตร

  • * อัตราการเคลื่อนที่อย่างรวดเร็วอยู่ที่ 5400°/นาที เมื่อติดตั้งอุปกรณ์เสริมแล้ว
B-axis stroke: ±100° (เมื่อแกน C อยู่ที่ 0°)

เมื่อมองจากด้านแผงควบคุม

PALLETECH MANUFACTURING CELL

ระบบขนย้าย พาเลท อัตโนมัติ

PALLETECH คือระบบที่สามารถเคลื่อนย้ายพาเลทที่บรรจุจิ๊กและชิ้นงานโดยอัตโนมัติ เพื่อรองรับการทำงานต่อเนื่องเป็นเวลานาน วิธีนี้มีประสิทธิภาพเป็นพิเศษสำหรับชิ้นงานขนาดใหญ่ในอุตสาหกรรมต่างๆ หรือในสถานการณ์ที่มีการเปลี่ยนแปลงปริมาณการผลิตอย่างกะทันหัน

ระยะห่างระหว่างเสา: 2750 มม.

ระยะห่างระหว่างเสา: 3750 มม.
