Macchine a taglio laser

FG-400 NEO

Macchina per la lavorazione laser in fibra 3D per tubi lunghi e materiali strutturali
  • Lavorazione automatica in continuo, in un'unica macchina, di tubi lunghi e materiali strutturali
  • Testa laser 3D che taglia e unisce forme complesse con elevata precisione
  • Taglio ad alta velocità con laser a fibra ad alta efficienza energetica
  • Controllo CNC SmoothTUBE

Taglio di alta precisione con testa laser 3D

Taglio e giunzione di una più ampia gamma di materiali e forme complesse

La testa laser 3D elabora i materiali da varie angolazioni e direzioni. È possibile lavorare travi a L, H, I e canali, nonché materiali per tubi tondi e quadri.

Taglio della trave H con asse A e asse B
Taglio verticale con asse Y
Il taglio obliquo con l'asse B consente di ottenere giunzioni strette dei tubi

Testa di protezione

Nell'improbabile caso in cui la torcia colpisca il materiale, il danno può essere ridotto al minimo poiché la punta della torcia stessa si inclina.

Tutti i processi di taglio in un'unica macchina

Carico automatico dei materiali e scarico dei pezzi finiti

Il modello standard può caricare e scaricare 8 m di materiale e pezzi finiti.
  • 1: Caricamento automatico di materiali lunghi dalla stazione di carico
  • 2: Scarico automatico dei pezzi finiti dalla stazione di scarico

L'avanzamento ad alta velocità riduce drasticamente i tempi di lavorazione

 FG-400 NEO
Asse X
60 m/min
Asse Y36 m/min
Asse Z30 m/min
Asse C17.400 gradi/min

Taglio di alta precisione con riduzione al minimo delle vibrazioni

Quattro mandrini si muovono e ruotano simultaneamente per evitare la distorsione del materiale. Vari sostenitori sopprimono le vibrazioni e garantiscono un taglio di alta precisione.

Centratura e bloccaggio automatico dei materiali
Supporto piatto
Supporto fisso
Supporto per tubo rotondo

Maschiatura di materiali lunghi con la stessa macchina

Per aggiungere una maschiatura opzionale, è possibile collegare un'unità di maschiatura. FG-400 NEO può ospitare fino a M16.

Vantaggi dell'integrazione dei processi

Tutti i processi sono gestiti da una sola macchina: taglio, smussatura, foratura, maschiatura e punzonatura. Semplificando il processo di produzione e le prestazioni, le nostre macchine laser offrono un'ampia gamma di vantaggi, tra cui la riduzione di: tempi di configurazione, tempi di produzione, scorte in corso di lavorazione, numero di macchine impiegate, attrezzature, operatori e ingombro a terra.

Maggiore efficienza con un laser in fibra di alta qualità

La tecnologia avanzata del laser a fibra garantisce una maggiore produttività ed efficienza.

In grado di lavorare una varietà di materiali, compresi quelli altamente riflettenti.

Il laser a fibra è in grado di tagliare ad alta velocità l'acciaio dolce, difficile da lavorare con le macchine di taglio laser a CO2. Taglia in modo stabile anche materiali altamente riflettenti come alluminio, rame e ottone.

Funzione di controllo diametro fascio / Funzione modalità fascio variabile

La tecnologia di modellazione del raggio regola automaticamente il diametro del raggio in base al materiale e allo spessore e controlla dove viene concentrata la densità di potenza del raggio laser. Insieme, queste due funzioni migliorano la velocità e la qualità del taglio di un'ampia gamma di materiali.

Il diametro del fascio è ottimizzato per ogni spessore.

Diverse funzioni opzionali per alta precisione e alta produttività

Unità di utensili rotanti per la maschiatura e la foratura termica

Completate tutti i processi di taglio, dal taglio 3D alla maschiatura e alla foratura termica con la stessa macchina. Il foro su cui realizzare la maschiatura viene tagliato dal laser e maschiato per ridurre i tempi di produzione e aumentare la produttività.

Misurazione pezzo

Misura automaticamente la lunghezza del materiale dopo il caricamento in macchina, eliminando la necessità di misurare manualmente ogni pezzo.

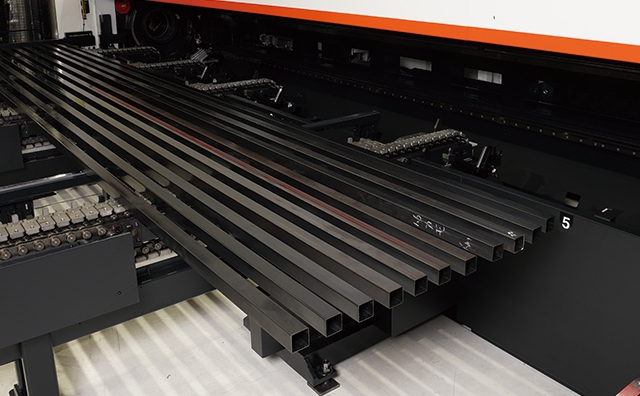

Trasportatore a catena

Carica facilmente grandi quantità di materiale (a seconda del diametro) per un funzionamento continuo.
(Il trasportatore a V è in dotazione standard)









Sensore a sfioramento

Misura il diametro esterno di tubi e materiali strutturali e compensa automaticamente la distorsione del materiale per garantire un posizionamento di alta precisione.

Manipolazione di barre piatte

Applicando una ganascia dedicata al taglio di barre piatte,
possono essere lavorate barre piatte.

Funzione di trasporto di materiale corto

È anche possibile caricare sul lato dello scaricatore le rimanenze o le barre corte che non potrebbero essere immesse sul lato del caricatore, utilizzando così tutto il materiale a disposizione in modo efficiente.

SmoothTUBE, un nuovo sistema CNC per la lavorazione dei tubi

La nuova interfaccia utente grafica specializzata per la lavorazione dei tubi garantisce un funzionamento più semplice. Viene fornito con un doppio pannello touch con ampio schermo da 21,5". Il flusso dalla preparazione alla lavorazione viene visualizzato su uno schermo. L'impostazione delle condizioni di funzionamento programmato può essere modificata e la rielaborazione può essere eseguita facilmente sul sistema CNC.

SmoothTUBE
Monitor superiore

Monitor della macchina e menu grafico

Il monitor macchina fornisce una panoramica della macchina con immagini 3D e importanti aggiornamenti dello stato, compresa l’apertura/chiusura dello sportello. Il menu grafico agevola l’operatore fornendo facile accesso al menu per controllare macchina e testa di taglio. Viene visualizzato anche lo stato di elaborazione della macchina.

SmoothTUBE
Monitor inferiore

Totale supporto per lo stato di lavorazione

Il monitor inferiore assiste l’operatore durante tutto il processo di produzione. Sull’interfaccia rinnovata è possibile monitorare con efficienza l’intero processo. Con il sistema CNC, l’operatore può facilmente modificare le impostazioni delle condizioni delle operazioni programmate e persino rilavorare pezzi selezionati.

SmoothTUBE

FG-400 NEO

*opzionale
