공작기계 정확도

플랜트 환경의 온도 변화에 대한 열 변위 제어

AI 써멀 실드(Thermal Shield)

스핀들 속도와 머신 온도를 기반으로 Ai Thermal Shield가 절삭날 위치 변화를 억제합니다. 온도 변화, 기계 위치, 냉각수 ON/OFF 및 기타 요인을 고려한 세심한 기계 제어를 통해 연속 가공 정확도를 안정화합니다. 또한, 가공 후에 공작물 측정을 수행하고, 최적의 열 변위 오프셋을 달성하기 위해 데이터를 학습합니다.

Ai SMOOTH THERMAL SHIELD
SMOOTH THERMAL SHIELD

Smooth Thermal Shield

스핀들 회전 속도와 온도 센서로부터 얻은 정보는 절삭날 위치의 변화를 억제하여 장기적으로 안정적인 가공 정확도를 보장합니다. 환경 및 기계 온도 정보와 열 변위 오프셋을 화면에 표시할 수 있으며, 데이터를 보면서 오프셋 양을 조정할 수 있습니다.

SMOOTH THERMAL SHIELD

스핀들의 떨림 진동을 억제합니다.

Smooth Ai Spindle

밀링 가공 중 스핀들에서 채터 진동이 발생할 경우, 진동 센서와 AI 기반 적응 제어가 가공 조건을 자동으로 조정하여 채터 진동을 억제합니다. AI를 사용하면 숙련도가 낮은 작업자도 짧은 시간에 쉽게 조정할 수 있습니다.

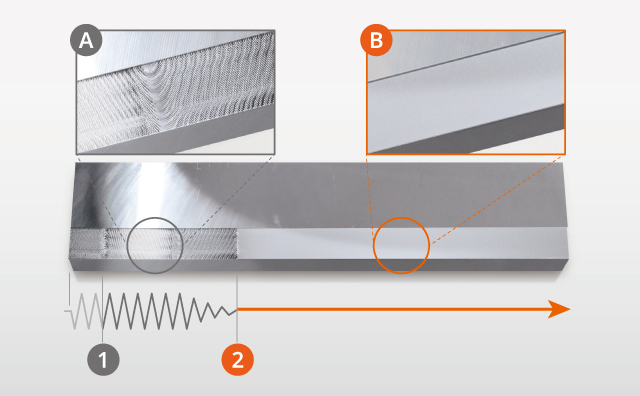

A: 떨림 발생 B: 채터(chatter) 제어 완료 후
1: Ai 컨트롤 온 2: Ai 제어 완료

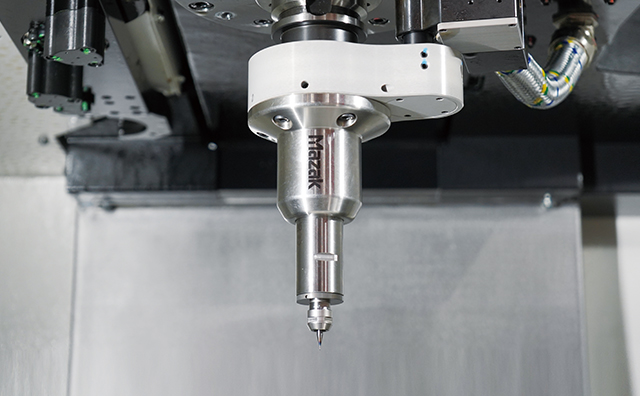

울트라 스핀들

고정밀 마감을 위한 전기 모터 스핀들

고속 회전 사양은 60000 min -1 와 80000 min -1의 두 가지 타입이 제공됩니다. 표면 마무리, 마이크로 가공, 드릴링, 미러 피니시 가공 등에 적합하며, 우수한 표면 품질과 고정밀 가공을 실현합니다. ATC 구조를 통해 러핑, 반정삭, 초정밀 마무리 가공까지 연속으로 수행할 수 있습니다. 금형 및 반도체 제조장비 부품처럼 소경 공구를 사용하는 고정밀 마무리 가공이 필요한 경우에 특히 높은 효과를 발휘합니다.

두 가지 고속 회전 사양

60000 min-1 / 80000 min-1

  • 한 대의 기계로 러핑부터 마무리 가공까지 모든 공정을 통합합니다.
  • 특별한 프로그램이 필요 없으며, 일반 공구와 동일한 프로그램으로 가공이 가능합니다.
  • ATC 대응 콤팩트 스핀들은 가공 전후의 세팅 변경에 대해 작업자의 개입을 불필요하게 합니다.
가공 예시: 자동차 조명용 리플렉터 메탈 몰드 (경면 가공)
사이즈35mm × 31.5mm × 20mm
공작물 소재STAVAX (52HCR)
공구Φ2 mm 볼 엔드밀
스핀들 회전속도60000 min-1
표면 거칠기Ra 0.05 μm (세 위치에서의 평균 측정값)

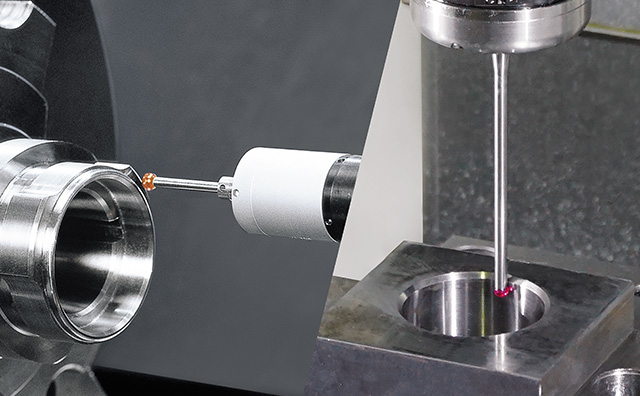

고정밀 가공 실현과 생산성 향상을 지원하는 기계 내 측정 소프트웨어

좌표값 및 공작물 측정 (기계 내 측정 소프트웨어)

  • 측정 시 공작물을 별도로 탈착할 필요가 없어 셋업 시간을 줄일 수 있고, 그로 인해 가공 불량 발생을 예방할 수 있습니다.
  • 정밀한 공작물 측정을 통해 고정밀·안정적인 가공을 실현하여 생산성을 향상시킵니다.
  • 버니어 캘리퍼스 및 마이크로미터에 의존하지 않는 고정밀 측정
  • 쉽게 만들 수 있는 대화형 측정 프로그램
  • 측정 결과를 활용하여 작업 좌표 및 공구 오프셋을 자동으로 업데이트할 수 있습니다.
  • 기하 공차를 기계 내에서 측정할 수 있습니다.”
  • 자동화 장비와 연계하면 시스템 전체의 자동화가 가능합니다.

*Smooth OMM과 함께 사용할 수 있습니다.

SMOOTH SET AND INSPECT 로고

사용자 친화적인 On-Machine 측정 소프트웨어
Smooth Set and Inspect

소프트웨어 작동이 매우 쉽고, 검사 프로그램을 즉시 만들 수 있습니다. 측정 결과를 이용해 작업 좌표와 공구 보정을 자동으로 업데이트할 수 있습니다.

사용할 수 있는 이미지가 없습니다.

작동 방법

측정 패턴을 선택하고 안내에 따라 측정 지점, 형상 치수 등을 입력합니다. 측정 패턴을 조합하여 손쉽게 측정 프로그램을 작성할 수 있습니다.
*Smooth Set and Inspect는 해당 모델에 사전 설치되어 있습니다. 소프트웨어의 무료 평가판을 사용할 수 있습니다.

SMOOTH ON MACHINE MEASUREMENT 로고

세부 측정이 가능한 On-Machine 측정 소프트웨어
Smooth OMM

다양한 측정 패턴을 결합하여 측정 프로그램을 만들고 실행할 수 있습니다. 좌표 측정 및 공작물 측정을 통한 공구 오프셋의 자동 업데이트, 평탄도, 진원도, 원통도 및 동심도와 같은 기하 공차 결정, 측정 지점의 선택적 설정이 가능합니다. 측정 결과 보고서를 그래프 형태로 표시하는 것도 가능합니다.

사용할 수 있는 이미지가 없습니다.

작동 방법

화면에 표시되는 지시에 따라 기계를 수동으로 조작하세요. 터치 프로브를 측정 지점으로 이동시키고 소프트웨어가 측정 지점을 인식하도록 하면 측정 프로그램을 작성할 수 있습니다.
*Smooth OMM은 해당 모델에 사전 설치되어 있습니다. 모든 기능의 무료 평가판을 사용할 수 있습니다. 공작물 센터링 기능은 시험 기간 이후에도 계속 사용할 수 있습니다.
