Trung tâm gia công đứng
VCN
Trung tâm gia công đứng hiệu suất cao, tối ưu hóa khả năng cắt.
- Độ cứng của trục chính và sự cân bằng tối ưu của kết cấu máy cứng vững nhằm đáp ứng khả năng gia công nặng
- Diện tích gia công và kích thước bàn lớn với hành trình Trục Y mở rộng
- Thông số kỹ thuật và chức năng của máy để gia công ổn định độ chính xác cao

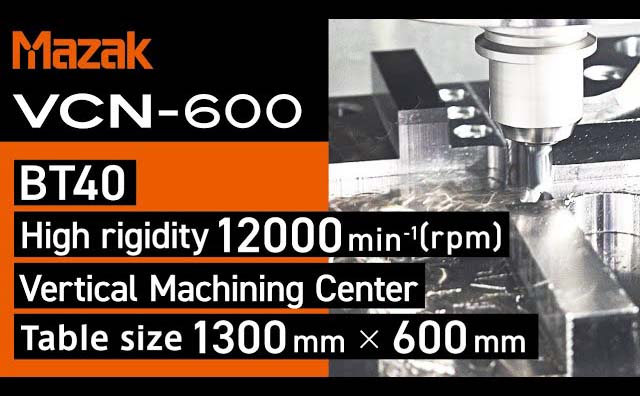

Cán dao (Tiêu chuẩn)
Tăng khả năng gia công tối đa lên đến 54%, trục chính BT40 được trang bị tiêu chuẩn.

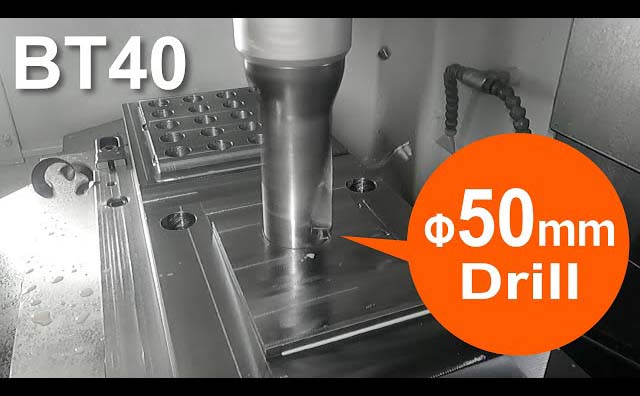

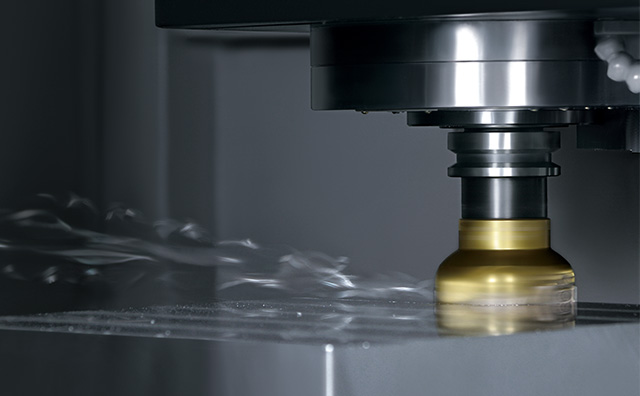

Trục chính tiêu chuẩn công suất 18,5 kW, 12000 vòng/phút-1 trên VCN-460 và VCN-600 đã cải thiện 41% khả năng gia công đối với máy phay mặt Φ80 mm và cải thiện 54% đối với máy phay đầu Φ50 mm so với các máy thông thường. Ngoài ra, còn có khả năng khoan chữ U Φ50 mm và tarô M30. Trục chính 18000 phút-1 với động cơ tích hợp giảm thiểu sự phát sinh nhiệt và rung động trong quá trình quay tốc độ cao, làm cho nó trở nên lý tưởng cho khuôn kim loại và gia công nhôm. (Trục chính 18000 phút-1 là một tính năng tùy chọn cho VCN-600.)
| Máy phay mặt Φ80 mm | Dung tích gia công | Chất liệu phôi: S45C | ||
| Trục chính thông thường | 361 cm3 | - | ||
| Trục chính mới | 508 cm3 | 41% UP | ||
| Máy phay đầu Φ50 mm | Dung tích gia công | Chất liệu phôi: S45C | ||
| Trục chính thông thường | 418 cm3 | - | ||
| Trục chính mới | 645 cm3 | 54% UP | ||

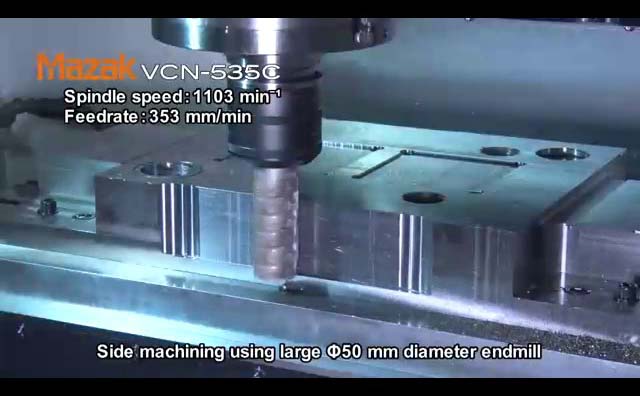

Trục chính động cơ tích hợp hiệu suất cao với công suất 30 kW và BT50
VCN-535C và VCN-700D có tổng cộng bốn loại trục chính : trục chính tiêu chuẩn 8000 vòng/phút-1 cho nhiều loại vật liệu khác nhau, từ thép đến nhôm, thông số kỹ thuật tốc độ cao và mô-men xoắn cao. Có thể được sử dụng cho nhiều ứng dụng khác nhau, từ gia công tốc độ cao đến gia công nặng.
| Model | Trục chính | |||
|---|---|---|---|---|
| 7000 phút-1 | 8000 phút-1 | 10000 min-1 | 18000 phút-1* | |
| VCN-535C | - | ● | 〇 | - |
| VCN-700D | 〇 | ● | 〇 | 〇 |
●: Tiêu chuẩn, 〇: Lựa chọn, -: Không được hỗ trợ * Chỉ BT40
Độ cứng của trục chính và sự cân bằng tốt nhất của cấu trúc máy cứng vững

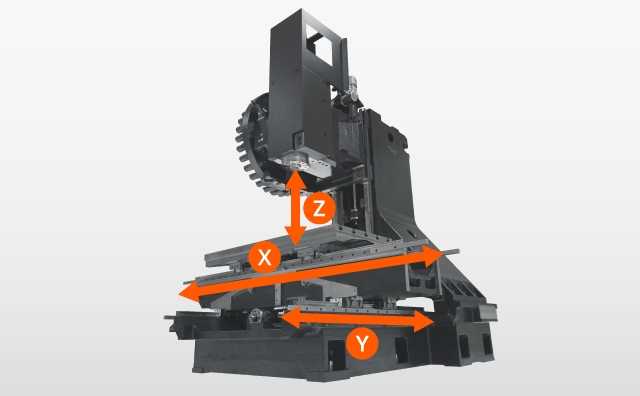

Thiết kế 3D kết hợp với phân tích kết cấu
Sử dụng phần mềm thiết kế CAD kết hợp phân tích phần tử hữu hạn (FEA), các bộ phận chính của máy như bệ máy và trụ đứng được thiết kế nhằm giảm thiểu biến dạng. So với mẫu thông thường, độ biến dạng trên trụ do giãn nở nhiệt đã được cải thiện 40%.
Trục chính hiệu suất cao, độ rung thấp giúp giảm giãn nở nhiệt nhờ sử dụng phương pháp làm mát ống ngoài đồng bộ với nhiệt độ máy. Có thể đạt được độ chính xác gia công ổn định.
* VCN-460
* Ảnh minh họa máy VCN-460.
Diện tích gia công và kích thước bàn lớn

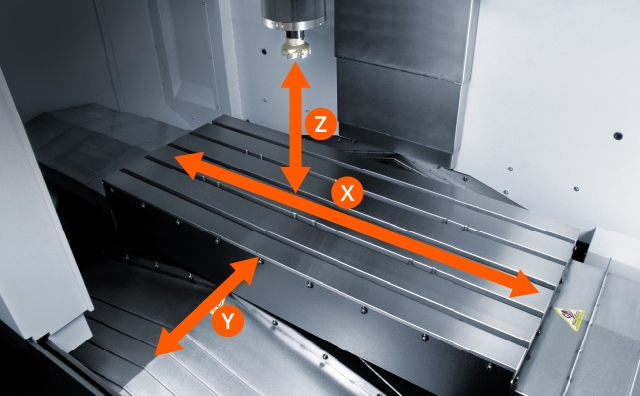

VCN cung cấp diện tích bàn gia công lớn với hành trình Trục Y mở rộng. Có thể lắp đặt các đồ gá và phôi lớn. Có thể lựa chọn kích thước bàn tối ưu tùy theo phôi gia công.
| Hành trình Trục Y | Kích thước bàn máy | Kích thước phôi tối đa | |
|---|---|---|---|
| VCN-460 | 460 mm | 900 mm × 460 ｍｍ | 900 mm × 460 mm × 570 mm |
| VCN-600 | 600 mm | 1300 mm × 600 ｍｍ | 1300 mm × 600 mm × 570 ｍｍ |
| VCN-535C | 530 mm | 1300 mm × 550 ｍｍ | 1300 mm × 550 mm × 570 / 770* ｍｍ |
| VCN-700D | 700 mm | 1740 mm × 700 ｍｍ | 1740 mm × 700 mm × 770 ｍｍ |
* Kích thước phôi tối đa cho thông số kỹ thuật cột cao.

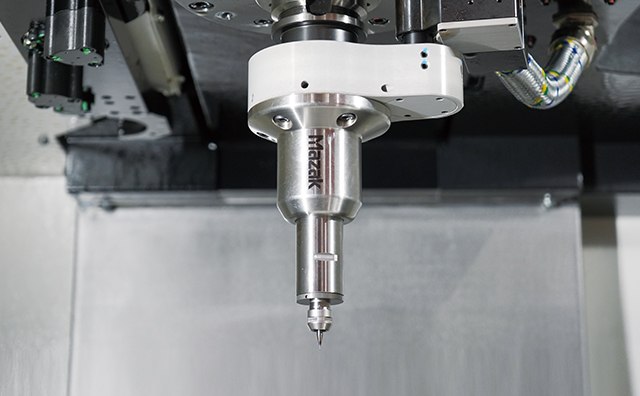

Ultraspindle*
Trục chính động cơ điện để hoàn thiện độ chính xác cao

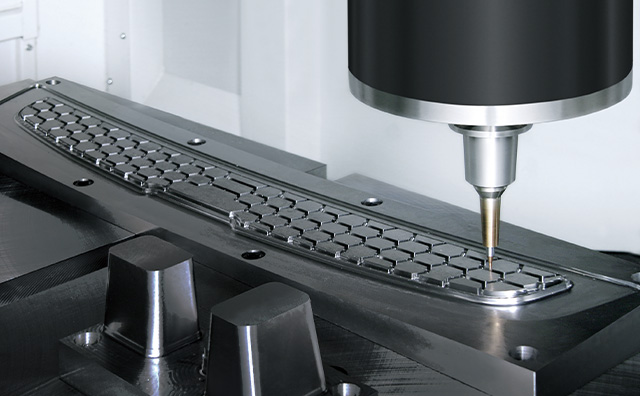

Hai loại quay tốc độ cao có sẵn; 60000 phút-1 và 80000 phút-1. Nó phù hợp để hoàn thiện bề mặt, gia công vi mô, khoan và gia công hoàn thiện bằng gương, đạt được chất lượng bề mặt tuyệt vời và độ chính xác cao. Cấu trúc hỗ trợ ATC cho phép gia công thô, bán hoàn thiện và thậm chí siêu hoàn thiện được thực hiện liên tiếp. Nó có hiệu quả cao khi yêu cầu hoàn thiện độ chính xác cao bằng các công cụ đường kính nhỏ, chẳng hạn như đối với khuôn kim loại và các bộ phận thiết bị sản xuất chất bán dẫn.
*Các mẫu tương thích: VCN-460, VCN-600
Hai loại quay tốc độ cao
60000 phút-1 / 80000 phút-1
- Một máy duy nhất tích hợp tất cả các quy trình từ gia công thô đến hoàn thiện
- Không yêu cầu chương trình đặc biệt và gia công được thực hiện với cùng một chương trình như đối với các công cụ thông thường
- Trục chính nhỏ gọn tương thích ATC giúp loại bỏ sự cần thiết phải can thiệp của người vận hành để thay đổi thiết lập trước và sau khi gia công.
Ví dụ gia công: Khuôn kim loại phản xạ cho đèn ô tô (hoàn thiện gương)
| Kích thước | 35 mm × 31, 5 mm × 20 mm |
| Chất liệu phôi | STAVAX (52HCR) |
| Dụng cụ | Máy nghiền đầu bi Φ2 mm |
| Tốc độ trục chính | 60000 phút-1 |
| độ nhám bề mặt | Ra 0,05 μm (giá trị trung bình của các phép đo tại ba địa điểm) |

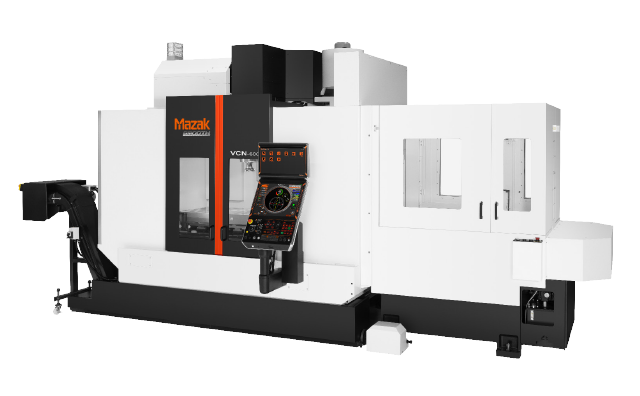

Hệ thống đổi 2 pallet*

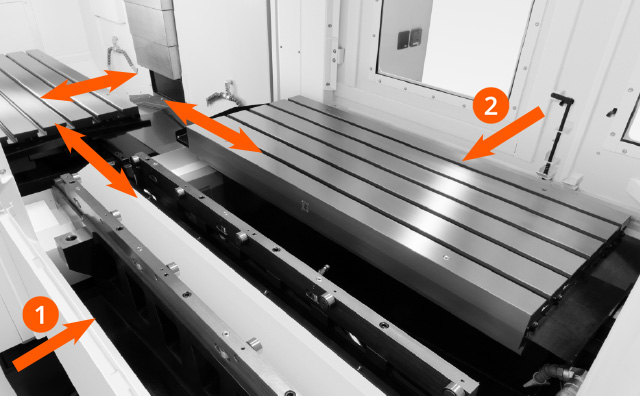

Năng suất được cải thiện nhờ khả năng gá phôi tiếp theo và lấy ra sản phẩm hoàn thiện ngay cả trong khi đang gia công. Cả máy và bộ thay pallet đều có thể tiếp cận từ phía trước, đồng thời bộ thay pallet cũng có thể tiếp cận từ phía sau, cho phép thiết lập thuận tiện với hai pallet.
* Tùy chọn
| VCN-600 2- Bộ đổi pallet | |
|---|---|
| Kích thước pallet | 1300 mm × 550 mm |
| Trọng tải tối đa của pallet | 800 kg |
| Hình dạng mặt trên pallet | 5 rãnh chữ T kích thước 18 mm, khoảng cách tâm rãnh (bước) 100 mm |
| Thời gian đổi pallet | 17 giây |
Hệ thống CNC có thể được lựa chọn theo tính dễ sử dụng và ứng dụng xử lý
Hệ thống CNC có thể được lựa chọn từ các mô hình tiêu chuẩn đến các chức năng điều khiển tốc độ cao và độ chính xác cao. Được trang bị "Quick Mazatrol" để lập trình Mazatrol nâng cao.
