| 원형 파이프 최대 워크시트 크기(Max. worksheet size) | Φ254 mm |
| 사각 파이프 최대 워크시트 크기(Max. worksheet size) | 203.2mm × 203.2mm |
| 로딩을 위한 최대 재료 길이 | 6500 mm - 12000 mm* |
| 레이저 파워 | 6.0 kW |

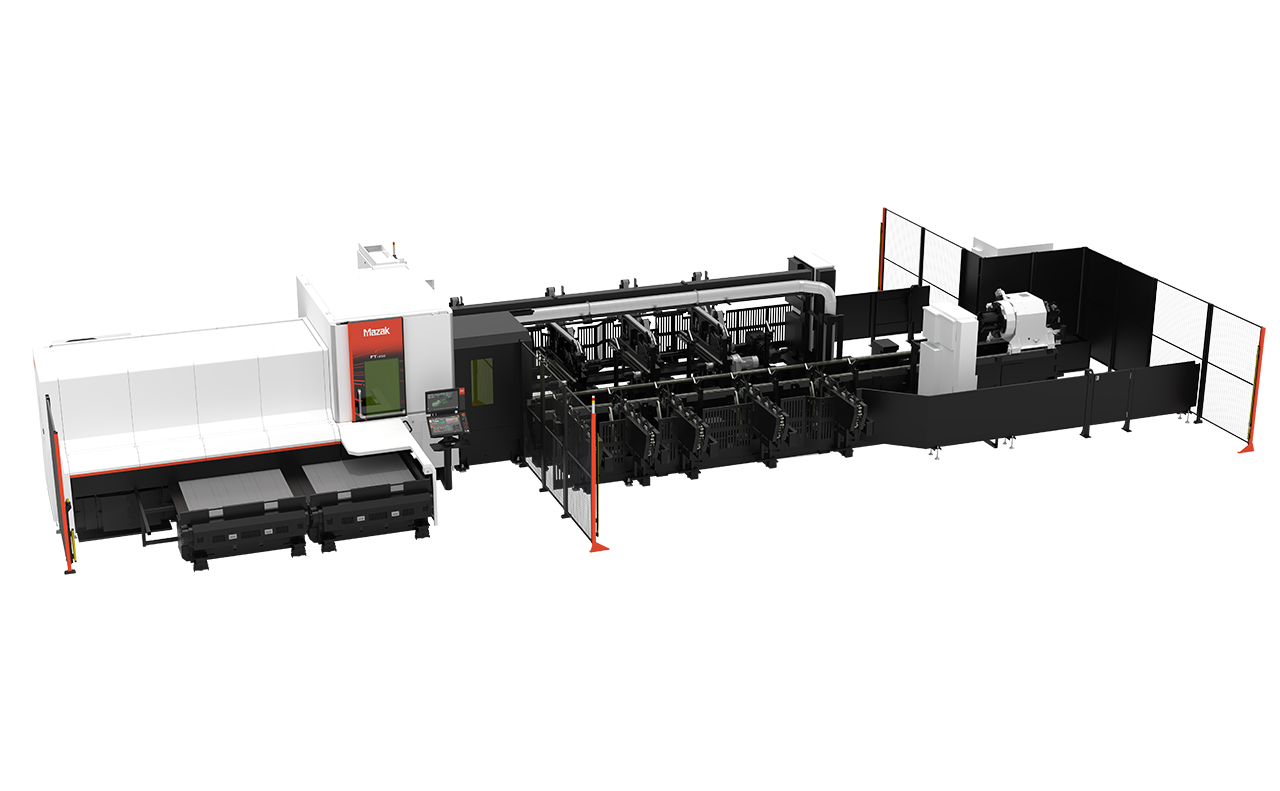

레이저 가공기계
FT-250
파이프 고속 절단을 위한 레이저 가공
- 장척 파이프 및 구조재의 고속·고품질 가공 실현
- 탭 가공과 드릴 가공(옵션)을 1대의 기계에 통합하여 생산 리드타임 단축 가능
- 연속 가공이 가능한 다양한 로딩·언로딩 사양
- 조작이 용이한 CNC 시스템 SmoothTUBE 장착
각종 파이프의 고품질·고생산성 가공을 실현
고속 및 고정밀 절단을 위한 U축 제어
FT-150 NEO는 최대 직경이 Φ152mm인 원형 파이프와, 한 면당 125mm 크기의 사각 파이프를 가공할 수 있습니다. 또한, 표준 3D 레이저 헤드는 베벨 커팅(Bevel cutting)이 가능합니다. 탄소강, 스테인리스, 구리, 황동, 알루미늄 등 다양한 재료를 고속과 고정밀로 절단할 수 있습니다.
C축 제어를 이용한 H형강 고품질 절단
C축 제어와 토치 직선축 이동을 동기화하여 H형강, I형강, L형강 등 다양한 형상의 강재 가공이 가능합니다. 형강 접합부를 결합한 복잡한 형상도 고품질 절단면으로 정밀 가공이 가능합니다.
양산성을 향상시키기 위한 프로세스 통합

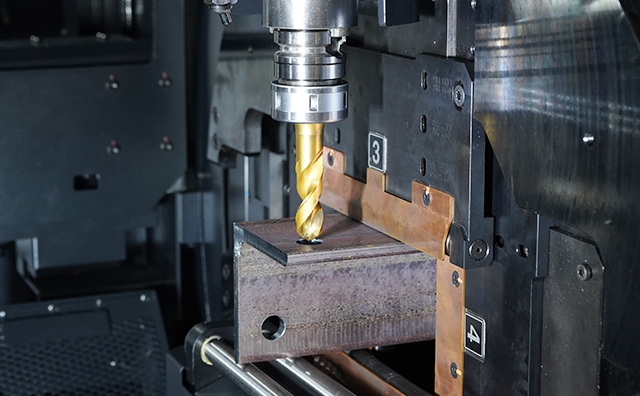

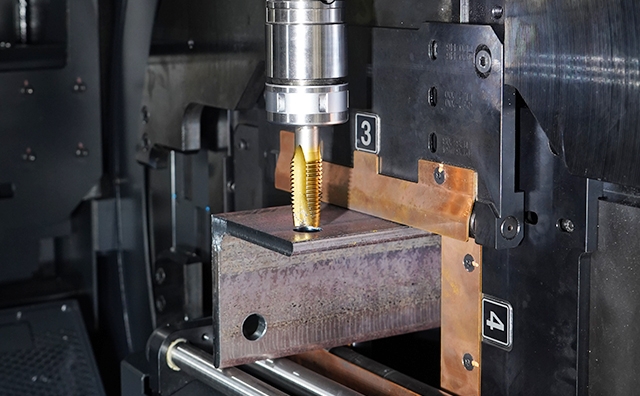

드릴링 및 탭핑을 위한 회전 공구 유닛

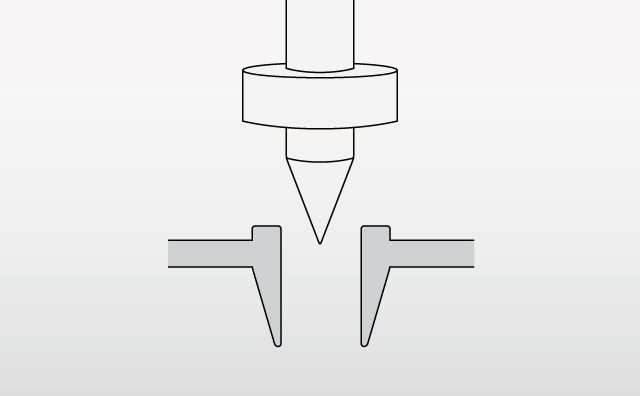

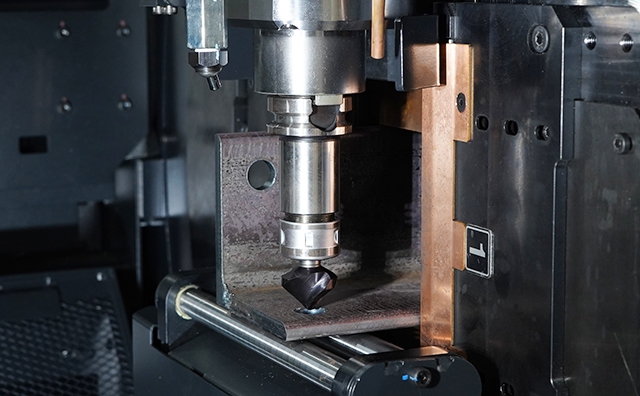

드릴링, 탭핑, 열 드릴링 및 모따기에 적합한 공구를 장착할 수 있습니다.
* 선택 사양인 카운터싱킹 기능이 필요합니다.
파이프 가공의 공정 시간 단축
FT-150 NEO는 통상적인 파이프 프로세스를 통합함으로써 공정 간 전송, 대기 시간, 설정 시간 등을 줄이고 단일 기계에서 모든 처리 작업을 완료하여 생산 리드 타임을 단축합니다.
파이프 가공의 공정 중 시간 단축
전공정
1 : Saw로 절단
2 : 블랭킹(Blanking)
3 : 그라인더로 베벨 커팅(Bevel cutting)
4 : 드릴링(Drilling)
5 : 홀 태핑(Hole tapping)
A : FT-250는 모든 가공을 1대의 기계에서 완료합니다.
완전 자동화를 달성하기 위한 설계 및 자동화 기능 적용
교정(Calibration) 설정, 노즐 청소 등 다양한 자동화 기능을 통해 파이프 대량 생산 작업의 생산성이 크게 향상됩니다.
고효율을 위한 설계
가공물의 로딩과 언로딩은 기계 전면에서 수행되며 작업자의 이동을 최소화하고 바닥 공간을 절약합니다.
확대된 설치 및 작업 공간
FT-250는 언로더 컨베이어를 슬라이딩하여 조 그립 교체 등 원활한 세팅 작업이 가능한 넓은 작업 공간을 제공합니다.
선택 가능한 로딩 구조로 장시간 연속 가공이 가능합니다.

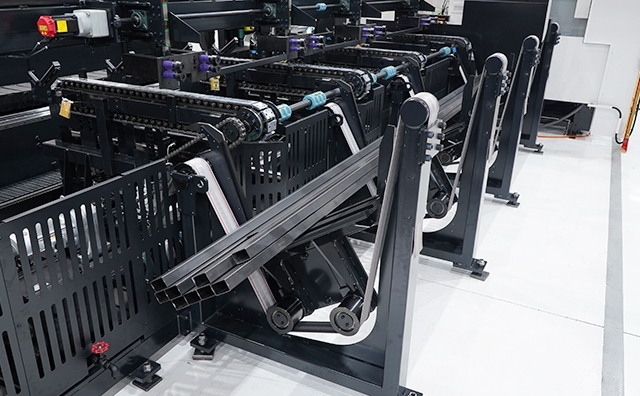

소재는 자동으로 대용량 번들 로더에 적재되고, 레이저 가공 후 절단된 부분은 자동으로 언로딩됩니다.
구조용 강철과 갑작스러운 중단 작업물은 수동으로 적재할 수 있습니다.
다목적 로더는 생산 일정에 맞춰 다양한 형상의 구조재를 공급할 수 있는 로딩 시스템입니다.
최대 5종의 자재를 자동 공급할 수 있어, 다양한 종류를 소량 생산하는 하이믹스 생산이 가능합니다.
생산 요구에 맞춰 번들 로더와 다목적 로더를 조합하여 설치하는 것도 가능합니다.
고정밀·고부가가치를 실현하는 다양한 옵션

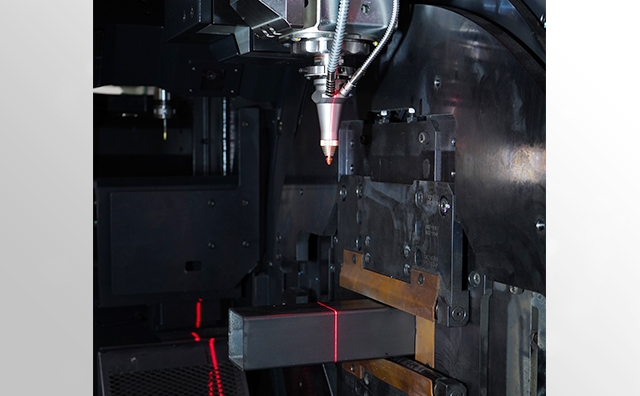

가공소재 센터링 보정
파이프 소재의 OD를 측정하고 소재의 변형을 자동으로 보정하여 고정밀 위치 결정을 보장합니다.
Visual Seam Locator
기계에서 파이프의 용접 이음새를 감지하면 이음새를 고려한 절단 각도 인덱싱이 용이합니다.
Internal Spatter Guard
스패터 가드(Spatter Guard)는, 가공중에 발생하는 스패터나 레이저 열에의한 손상으로부터 작업물 표면을 보호하여 가공물의 품질을 보존합니다.
파이프 가공을 위한 CNC 시스템을 장착하여 작업성 대폭 향상
파이프 가공을 위한 새로운 CNC 시스템, SmoothTUBE
SmoothTUBE CNC 시스템은 튜브 처리에 전문화된 사용자 인터페이스를 갖추고 있습니다. 이 제품은 21.5인치의 대형 화면과 듀얼 터치 패널을 갖추고 있습니다. 예정된 작업의 조건 설정을 변경할 수 있으며 CNC 시스템에서 쉽게 재처리를 수행할 수 있습니다. 생산 과정 전반에서 작업자를 지원하는 화면 구성과 시스템 연동이 효율적인 파이프 가공을 지원합니다.
모니터링 및 그래픽 메뉴
모니터는 3D 이미지와 함께 기계의 전체적인 상태를 제공하며, 문 열림/닫힘 상태를 포함한 중요한 상태 업데이트를 제공합니다. 그래픽 메뉴는 토치 및 기계 조작 메뉴에 쉽게 접근할 수 있도록 하여 작업자를 지원합니다. 또한 기계의 공정 진행 상태가 표시됩니다.
공정 진행 상태 지원
하단 모니터는 생산 프로세스 전반에스 걸쳐 작업자를 지원합니다. 가공 과정을 한 화면에서 완료할 수 있습니다. 새롭게 설계된 인터페이스를 통해 효율적으로 모니터링할 수 있습니다. 작업자는 CNC 시스템에서 예정된 작업의 조건 설정을 수정하고, 선택한 부품을 쉽게 재가공할 수 있습니다.
Reference Video
FT-250 (다목적 로더 사양)
FT-250 (번들 로더 사양)
| 원형 파이프 최대 워크시트 크기(Max. worksheet size) | Φ152.4 mm |
| 사각 파이프 최대 워크시트 크기(Max. worksheet size) | 152.4mm × 152.4mm |
| 로딩을 위한 최대 재료 길이 | 6500 mm ~8000mm* |
| 레이저 파워 | 6.0 kW |
FT-250 (다목적 로더 사양 + 번들 로더 사양)
| 원형 파이프 최대 워크시트 크기(Max. worksheet size) | Φ254 mm |
| 사각 파이프 최대 워크시트 크기(Max. worksheet size) | 203.2mm × 203.2mm |
| 로딩을 위한 최대 재료 길이 | 6500 mm - 12000 mm* |
| 레이저 파워 | 6.0 kW |
*옵션
