레이저 가공기계

OPTIPLEX HP

두꺼운 소재를 고속, 고품질로 안정적으로 가공
  • Mazak SmoothCUT 15.0 kW 및 20.0 kW 레이저 발진기 장착
  • 후판 가공 기술 GRAND CUT 채택으로 후판에 안정된 연속 가공을 실현
  • 조작성・작업성을 중시한 디자인 설계
  • 마작의 레이저 발진기 Mazak SmoothCUT를 탑재해, 충실한 발진기 보증 서포트도 완비
  • CNC 시스템 MAZATROL SmoothLx 장착

고속·고품질의 가공을 실현

Mazak SmoothCUT 및 GRAND CUT는 절단 중 용융 철의 온도를 높여 절단면의 품질을 향상시킵니다. 또한 두께 25mm의 연강은 기존 기계에 비해 80% 이상의 베벨 각도 개선을 달성했습니다. 후판 연강재의 고품질 연속 가공을 안정적으로 실시할 수 있습니다.

신개발 노즐, 마작 독자적인 가공 기술 채용으로, 가공 불량의 발생을 억제하면서, 두께 50 mm까지의 연강이나 전로재 등의 다양한 재료에 대해, 고속·고품질로 안정된 가공이 가능합니다.

  • A:| 일반적인 발진기에 의한 절단면
  • B:| GRAND CUT + Mazak SmoothCUT를 사용하여 두께 50mm 재료의 절단면

쉽게 로딩 및 언로딩할 수 있도록 넓게 열리는 도어

넓게 열리는 도어

기계 전면과 측면에 슬라이딩 도어가 설치되어 있어 필요한 바닥 공간을 최소화할 수 있습니다. 개구부(開口部)는 OPTIPLEX 3015 HP가 정면 1200mm, 측면 3210mm, OPTIPLEX 4220 HP가 정면 1190mm, 측면 3130mm의 큰 공간을 확보. 워크의 적재 작업을 용이하게 실시할 수 있습니다. 더 쉬운 로딩 및 언로딩을 보장합니다.

자동 노즐 진단 / 자동 빔 센터링 (옵션)

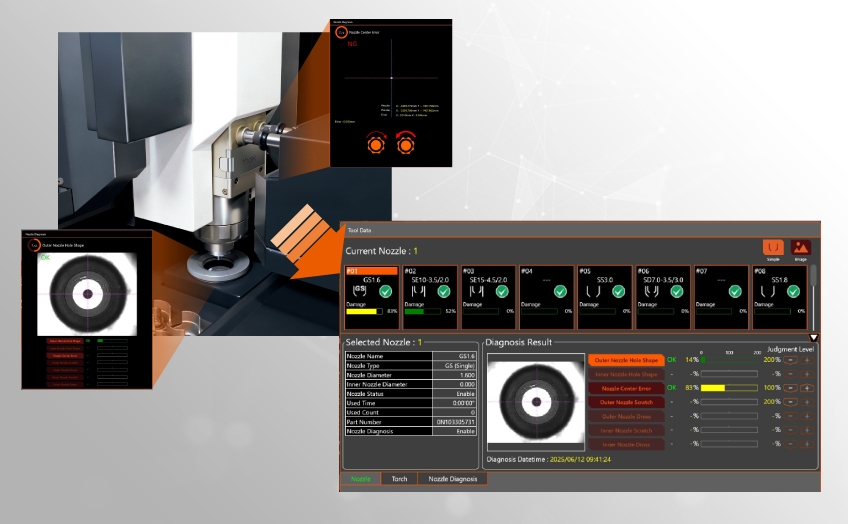

자동 노즐 진단은 노즐 진단 카메라로 촬영한 이미지에서 노즐 상태와 노즐 센터 위치의 오차를 자동으로 진단합니다. 노즐 손상이 발견되면 예비 노즐로 자동 교체합니다. 노즐 센터 위치가 어긋나면 자동 빔 센터링으로 노즐 센터를 자동으로 조정합니다. 자동진단과 조정에 의해 작업자의 부담을 경감해, 자동 운전중의 생산성과 가공 정밀도의 향상에 기여합니다.

CNC 화면에 진단 결과를 표시

네스팅(nesting)을 위한 가공 영역의 자동 감지

카메라 네트워크 네스팅 (옵션)*

가공 후 테이블의 가장자리 이미지를 분석하여 자동으로 가공 가능한 영역을 감지하고 중첩할 수 있습니다.

  • *카메라 네트워크 사용에는 MAZAK SMART SYSTEM(판금용 CAD/CAM 시스템)이 필요합니다.
잔여 소재에 대한 자동 최적 네스팅

더 쉬운 작동을 위한 넓고 평평한 화면

CNC시스템 MAZATROL SmoothLx

21.5인치 와이드스크린 채용으로 사용중인 판재 전체를 한눈에 확인할 수 있습니다. 비상정지 버튼 및 로터리 스위치 버튼 이외의 작동 버튼은 평면 디자인을 특징으로 합니다. 픽토그램 버튼은, 작업시에 사용자가 직관적으로 조작할 수 있습니다.

듀얼 모니터(옵션)

대형 21.5인치 LCD 화면과 터치 패널

작업자는 손끝으로 디스플레이 화면을 쉽게 확대 및 축소할 수 있습니다. 또한 와이드 스크린을 통해 작업자는 네스팅(nesting)을 한 눈에 확인할 수 있습니다.

더 쉬운 조작을 위한 플랫 디자인

비상정지 버튼 및 로터리 스위치 버튼 이외의 작동 버튼은 평면 디자인을 특징으로 합니다. 픽토그램을 사용하면 작업이 더욱 직관적으로 이루어집니다.

듀얼 모니터*

작업자는 절단 영역과 설명서를 참조하면서 작업할 수 있습니다.

* 옵션

기계 모니터

장비 모니터는 단면바이트 홀더 및 장비 정보에 쉽게 접근할 수 있도록 하여 작업자를 지원합니다. 3D 디스플레이의 기계 모니터 화면에서 기계의 상태를 한눈에 파악할 수 있습니다. 알기 쉬운 그래픽으로 조작을 서포트해, 스케줄 운전 진척을 확인하는 것도 가능합니다.

  • 1: | 문이 열리면 경보가 표시됩니다
  • 2 : | 기계 상태, 절단 조건, 위치 및 레이저 가공, 측정값 중에서 필요한 정보를 선택하여 표시합니다.
  • 3 : | 손전등 정보 표시

원터치 조작

절단 조건 데이터베이스 등 필요한 모든 정보를 한 번의 터치로 불러올 수 있습니다. 이제 조작이 더 쉬워졌습니다.

CNC 제어의 작동성

회전식 CNC 조작 패널을 통해 작업자는 기계 전면 또는 측면에서 작업할 수 있습니다. 화면은 틸트 기능을 지원하여 모든 사용자가 편안한 조작 위치에서 사용할 수 있습니다.

OPTIPLEX HP

OPTIPLEX 3015 HP
최대 워크시트 너비1525 mm
최대 워크시트 길이33050 mm
레이저 파워15.0kW / 20.0kW
기계사양
OPTIPLEX 4220 HP
최대 워크시트 너비2050 mm
최대 워크시트 길이4120 mm
레이저 파워15.0kW / 20.0kW
기계사양
