| パレットサイズ | □400 mm |
| ツールシャンク形式（標準） | BT40 |
| 主軸最大回転速度 | 12000 min-1 (rpm)（40%ED） |
| 最大加工ワーク寸法 | Φ630 mm × 900 mm |
横形マシニングセンタ
HCN
多彩な主軸バリエーションと高剛性構造で高能率加工を実現する横形マシニングセンタ
- さまざまな材種に対して、最適な切削条件での加工を可能にする主軸バリエーション
- リブ形状の最適化により、ベッドのさらなる高剛性化を実現した機械構造
- 生産性向上を実現する多彩な自動化機能を装備可能
パレットサイズ
クラス最大級のX, Y, Z 軸ストローク、ワークサイズを実現
HCN-5000S
| パレット寸法 | □500 mm |
| X軸 / Y軸 / Z軸 移動量 | 730 mm / 730 mm / 800 mm |
HCN-5000/50
| パレット寸法 | □500 mm |
| X軸 / Y軸 / Z軸 移動量 | 730 mm / 730 mm / 800 mm |
HCN-5000/50S
| パレット寸法 | □500 mm |
| X軸 / Y軸 / Z軸 移動量 | 730 mm / 730 mm / 800 mm |
HCN-6000
| パレット寸法 | □500 mm |
| X軸 / Y軸 / Z軸 移動量 | 800 mm / 800 mm / 800 mm |
HCN-8800
| パレット寸法 | □800 mm |
| X軸 / Y軸 / Z軸 移動量 | 1400 mm / 1200 mm / 1325 mm |
HCN-10800
| パレット寸法 | □1000 mm |
| X軸 / Y軸 / Z軸 移動量 | 1700 mm / 1400 mm / 1525 mm |
HCN-12800
| パレット寸法 | □1250 mm |
| X軸 / Y軸 / Z軸 移動量 | 2200 mm / 1600 mm / 1850 mm |
安定した高い切削能力を発揮する高剛性機械構造
高剛性ベッド構造
リブ形状の最適化により、ベッドのさらなる高剛性化を実現。X, Z軸移動時のベッド姿勢変化を最小限に抑えます。
X軸スラント構造 特許登録
X軸リニアガイド取り付け面に段差をつけたコラム傾斜構造によって、高剛性を維持しつつ、コラム重量軽減を行います。重心に近い位置で駆動することで、高速・高精度位置決めを実現しました。
全軸ローラガイド採用
X, Y, Z軸に剛性に優れたローラガイドを採用し、重切削と高精度加工を実現しました。
コーンカップリング方式
パレットとテーブルの結合には、コーンカップリング方式を採用することで、高い剛性とパレット交換の繰り返し位置決め精度を向上させました。
シングルテーブル仕様機HCN-5000S, HCN-5000/50Sはボルト締結となります。
高生産性を実現する主軸ラインアップ
最適な切削条件で加工可能な主軸バリエーション
HCN-5000S
標準タイプ
BT40、ビルトインモータ、グリース 潤滑
| 最高回転速度 | 12000 min-1 |
| 主 軸 出 力 | AC 18.5 kW （25 HP） [40％ ED] |
| AC 15 kW （20 HP） [連続定格] | |
| 最 大 ト ル ク | 82 N・m （8.3 kgf・m ）[40％ ED] |
高トルクタイプ オプション
BT40、ビルトインモータ、オイル＆エア潤滑
| 最高回転速度 | 14000 min-1 |
| 主 軸 出 力 | AC 30 kW（40 HP）[40％ ED] |
| AC 22 kW（30 HP）[連続定格] | |
| 最 大 ト ル ク | 183 N・m（18.6 kgf・m ）[40％ ED] |
高速タイプ オプション
BT40、ビルトインモータ、オイル＆エア潤滑
| 最高回転速度 | 18000 min-1 |
| 主 軸 出 力 | AC 35 kW（47 HP）[40％ ED] |
| AC 26 kW （35 HP） [連続定格] | |
| 最 大 ト ル ク | 84 N・m（8.5 kgf・m）[40％ ED] |
高速タイプ オプション
HSK-F63、ビルトインモータ、オイル＆エア潤滑
| 最高回転速度 | 30000 min-1 |
| 主 軸 出 力 | AC 23 kW（30.6 HP）[40％ ED] |
| AC 15 kW（20 HP）[連続定格] | |
| 最 大 ト ル ク | 22 N・m（2.2 kgf・m）[40％ ED] |
HCN-5000/50, HCN-5000/50S
標準タイプ
BT-50、ビルトインモータ、オイル＆エア潤滑
| 最高回転速度 | 10000 min-1 |
| 主 軸 出 力 | AC 30 kW（40 HP）[40％ ED] |
| AC 22 kW（30 HP）[連続定格] | |
| 最 大 ト ル ク | 216 N・m（22.02 kgf・m）[40％ ED] |
HCN-6000
標準タイプ
BT-50、ビルトインモータ、オイル＆エア潤滑
| 最高回転速度 | 10000 min-1 |
| 主 軸 出 力 | AC 37 kW （50 HP） [30分定格] |
| AC 30 kW （40 HP） [連続定格] | |
| 最 大 ト ル ク | 350 N・m （35.68 kgf・m） [30分定格] |
高トルクタイプ オプション
BT-50、ビルトインモータ、オイル＆エア潤滑
| 最高回転速度 | 7000 min-1 |
| 主 軸 出 力 | AC 30 kW （40 HP） [30分定格] |
| AC 22 kW （30 HP） [連続定格] | |
| 最 大 ト ル ク | 442 N・m （45.07 kgf・m）[30分定格] |
HCN-8800, HCN-10800, HCN-12800
標準タイプ
ビルトインモータ、オイル & エア潤滑
| 最高回転速度 | 10000 min-1 |
| 主 軸 出 力 | AC 37 kW （50 HP） [30分定格] |
| AC 30 kW （40 HP） [連続定格] | |
| 最 大 ト ル ク | 350 N・m （35.68 kgf・m） [30分定格] |
高速タイプ オプション
ビルトインモータ、オイル & エア潤滑
| 最高回転速度 | 16000 min-1 |
| 主 軸 出 力 | AC 37 kW（50 HP）[30 分定格 ] |
| AC 30 kW（40 HP）[ 連続定格 ] | |
| 最 大 ト ル ク | 179 N・m （35.68 kgf・m）[30分定格] |
高トルクタイプ オプション
ビルトインモータ、オイル & エア潤滑
| 最高回転速度 | 8000 min-1 |
| 主 軸 出 力 | AC 37 kW（50 HP）[30 分定格 ] |
| AC 30 kW（40 HP）[ 連続定格 ] | |
| 最 大 ト ル ク | 609 N・m（62.09 kgf・m）[30分定格] |
高トルクタイプ オプション
ビルトインモータ オイル & エア潤滑
| 最高回転速度 | 6000 min-1 | |
| 主 軸 出 力 | HCN-8800 | AC 37 kW（50 HP）[40% ED] |
| HCN-10800 | AC 30 kW（40 HP）[ 連続定格 ] | |
| HCN-12800 | AC 56 kW（75 HP）[40% ED] | |
| AC 45 kW（60 HP）[ 連続定格] | ||
| 最 大 ト ル ク | 955 N･m（97.38 kgf･m）[40% ED] | |
単体機から加工ラインまで生産形態に適した自動化を実現
ロボット対応
油圧治具へ素材取り付け・完成品取り外しを行うロボットとの接続用に、統一インターフェースを用意しました（オプション）。
- 各種フィールドネットワーク対応
PALLETECH SYSTEM パレテックシステム
パレットストッカ、パレットローダ走行部、ローディングステーションはモジュール構造のため、導入後のパレット収納枚数の増加、機械の追加などのシステム拡張が容易に実現できます。また、パレットの収納は、平面配置と省フロアスペースの上下2段、3段配置が選択できます。
参考動画
BT40
HCN-4000
HCN-5000
| パレットサイズ | □500 mm |
| ツールシャンク形式（標準） | BT40 |
| 主軸最大回転速度 | 12000 min-1 (rpm)（40%ED） |
| 最大加工ワーク寸法 | Φ800 mm × 1000 mm |
HCN-5000S
| パレットサイズ | □500 mm |
| ツールシャンク形式（標準） | BT40 |
| 主軸最大回転速度 | 12000 min-1 (rpm)（40%ED） |
| 最大加工ワーク寸法 | Φ800 mm × 1000 mm |
BT50
HCN-5000/50
| パレットサイズ | □500 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 10000 min-1 (rpm)（40%ED） |
| 最大加工ワーク寸法 | Φ800 mm × 1000 mm |
HCN-5000/50S
| パレットサイズ | □500 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 10000 min-1 (rpm)（40%ED） |
| 最大加工ワーク寸法 | Φ800 mm × 1000 mm |

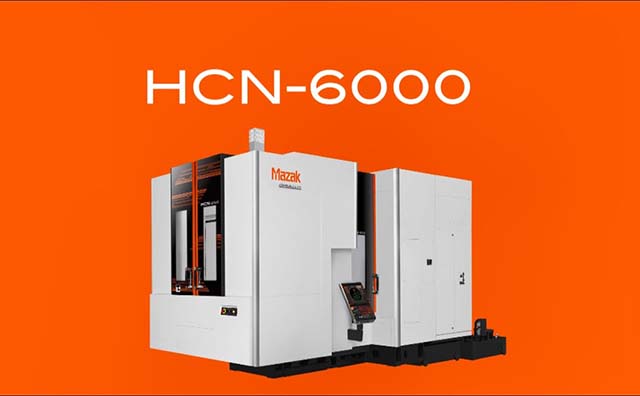

HCN-6000
| パレットサイズ | □500 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 10000 min-1 (rpm)（30分定格） |
| 最大加工ワーク寸法 | Φ900 mm × 1000 mm |
HCN-8800
| パレットサイズ | □800 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 10000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ1450 mm × 1450 mm |
HCN-10800
| パレットサイズ | □1000 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 10000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ2050 mm × 1600 mm |
HCN-12800
| パレットサイズ | □1250 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 10000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ2400 mm × 2000 mm |
カタログダウンロード
New
HCN シリーズ パレットサイズ [～500 mm]
New
HCN シリーズ パレットサイズ [800 mm～]
本カタログは、予告なく変更・改訂することがございますので、予めご了承下さい。市場により、販売形態が異なる場合があります。
