CNC旋盤
MEGA TURN
高トルク重切削加工が可能な立形CNC旋盤
- 大きな加工エリアを確保
- 高生産性を実現する充実した切削能力
- 自動工具交換装置による生産性の向上
- 左右対称機を並べることで効率の良いラインの構築が可能
最大加工径
大きな加工エリアで幅広い要求に対応
最大加工径は機械構造による制限は受けません
ワークと刃物台が干渉するクロスレール構造からコラム移動構造へ変更。
最大加工径は機械構造による制限を受けないため、大きな加工エリア確保を実現しました。
| 加工エリア | ||
|---|---|---|
| 機種 | 1: 径 | 2: 高さ |
| 500, 500S, 500M, 500MS | Φ500 mm × H460 mm | |
| 600, 600S | Φ630 ｍｍ × H550 mm | |
| 600M, 600MS | Φ600 ｍｍ × H550 mm | |
| 900, 900S, 900M, 900MS | Φ920 ｍｍ × H800 mm | |
| 1600, 1600M | Φ1650 ｍｍ × H900 mm | |
高剛性・高トルク旋削主軸を搭載
重量ワークの加工を可能にした高剛性主軸台
MEGA TURN 900シリーズ
切削能力 960 cm³/min を実現
加工条件 素材材質: S45C 主軸回転速度: 80 min-1
送り量: 0.8 mm/rev 切込み: 8 mm
圧倒的な支持質量 最大3000 kg
出力 30 kW (40 HP)［40％ ED］最大トルク 3655 N･m
タレット旋盤の高速性とミル仕様による工程集約
最大12本の工具を取り付け可能な刃物台
刃物台は、剛性に優れたハイインデックスカップリングにより、断続重切削時でも安定した切削を実現します。また、隣接工具とワークとの干渉を最小限に抑えることで、手間のかからない工具段取りを可能にします。
ミル仕様による工程集約
建設機械・重電・航空機関連などの大径円筒部品に対し、旋削とミル加工を1台で工程集約できます。これにより、生産リードタイムを大幅に短縮します。

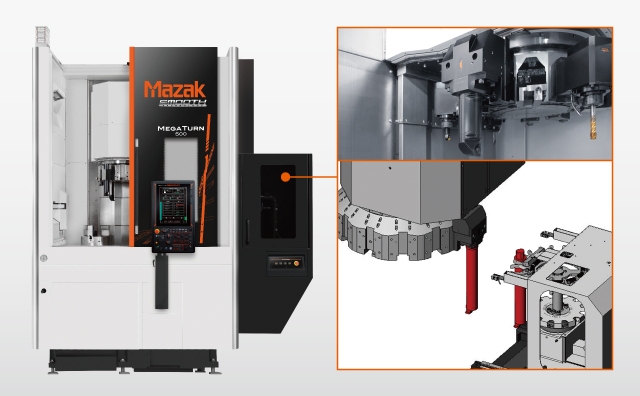

段取り工数を大幅に削減する自動工具交換装置 (オプション)
工具本数の悩みを解消する自動工具交換装置
ボーリングツールとワークの干渉によるツール本数の制約をなくすため、独自の自動工具交換装置を開発。必要時に隣接マガジンからツールを呼び出すことで干渉を防ぐだけでなく、全ての工具をフルに搭載できるため、段取り工数を大幅に削減します。
（自動工具交換装置がない場合の加工例）
（自動工具交換装置がある場合の加工例）
生産体制に対応する豊富なバリエーション
段取り時間を削減し、長時間の連続加工を可能にする2パレットチェンジャ。高効率な作業性を実現する左右対称機構を採用しています。
2パレットチェンジャ(900, 900M) (オプション)
加工中に、次回加工ワークの素材セットが可能となり、段取り時間を削減します。
またNo.1, 2パレットの連続加工により長時間加工が可能となります。
左右対称機による多彩な配置バリエーション(1600, 1600Mを除く)
オペレータ1名で2台の機械を効率的に操作できます。
左右対称機を採用することで、オペレータ1名での作業時やロボット装着時でも、標準機2台の配置より短い移動距離でレイアウトを構築できます。
さらに、フロアスペースの削減により、面積あたりの生産性を向上します。
参考動画
MEGA TURN 500 /
MEGA TURN 500S

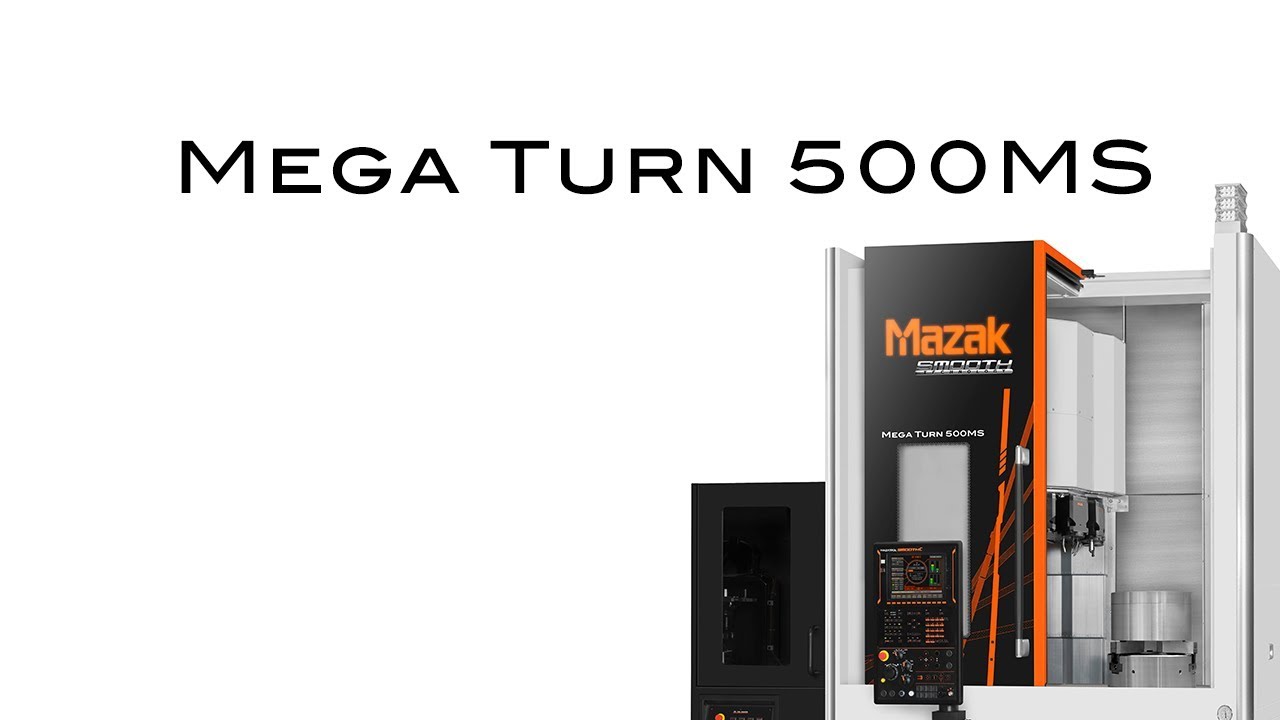

MEGA TURN 500M /
MEGA TURN 500MS
| 最大加工径 | Φ500 mm |
| 最大加工高さ | 462 mm |
| チャックサイズ | 12" - 18" |
MEGA TURN 600 /
MEGA TURN 600S
| 最大加工径 | Φ630 mm |
| 最大加工高さ | 550 mm |
| チャックサイズ | 18" - 24" |

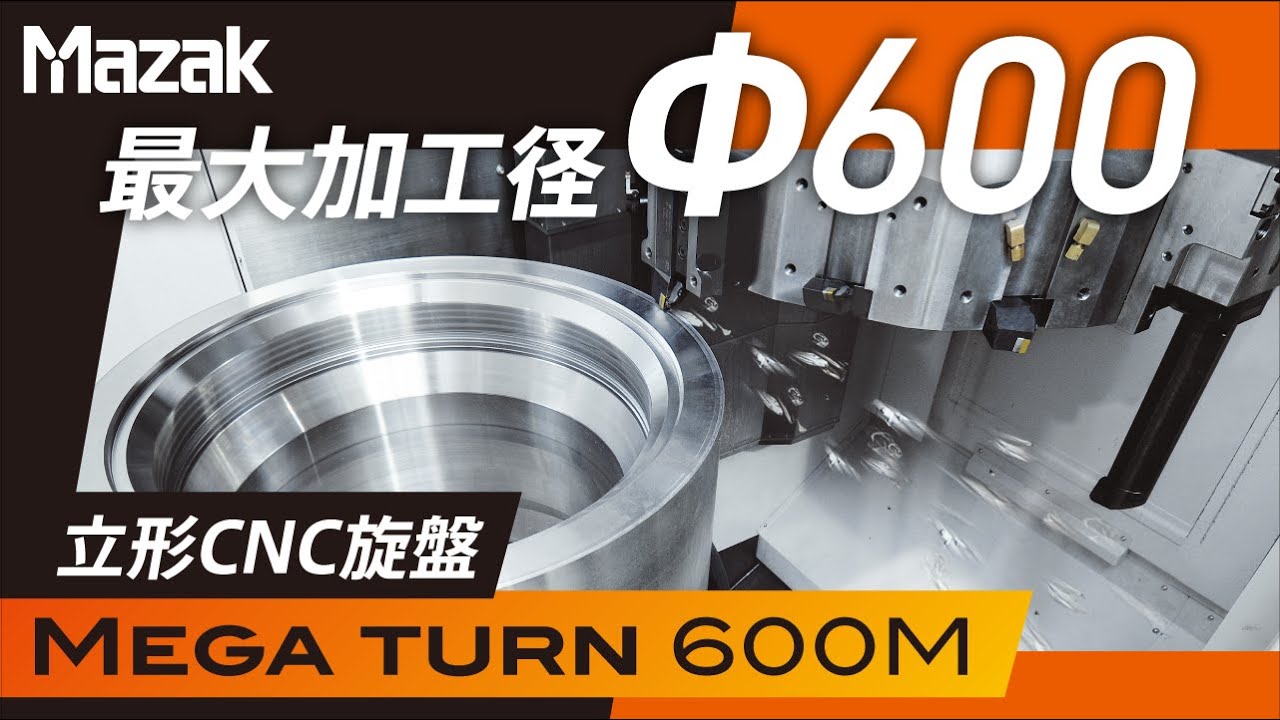

MEGA TURN 600M /
MEGA TURN 600MS
| 最大加工径 | Φ600 mm |
| 最大加工高さ | 550 mm |
| チャックサイズ | 18" - 24" |
MEGA TURN 900 /
MEGA TURN 900S
| 最大加工径 | Φ920 mm |
| 最大加工高さ | 800 mm |
| チャックサイズ | 21" - 36" |

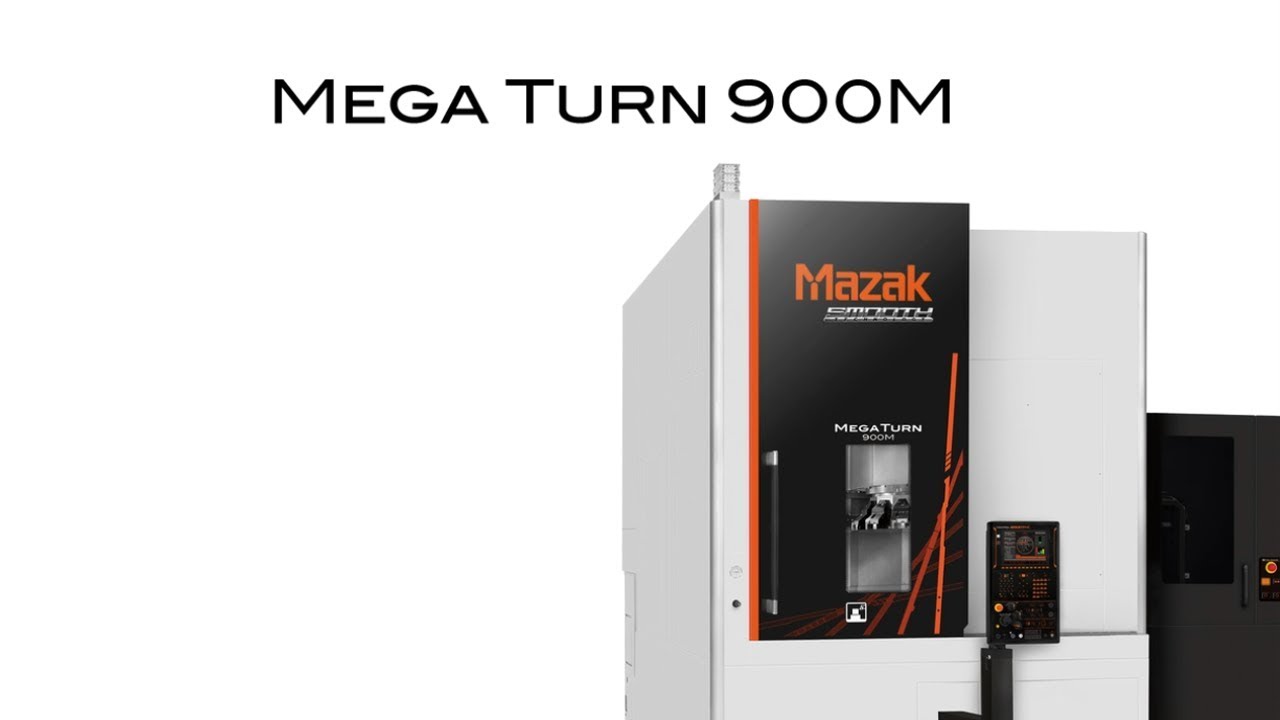

MEGA TURN 900M /
MEGA TURN 900MS
| 最大加工径 | Φ920 mm |
| 最大加工高さ | 800 mm |
| チャックサイズ | 21" - 36" |
MEGA TURN 1600
| 最大加工径 | Φ1650 mm |
| 最大加工高さ | 900 mm |
| チャックサイズ | Φ1250 mm - Φ1500 mm |
MEGA TURN 1600M
| 最大加工径 | Φ1650 mm |
| 最大加工高さ | 900 mm |
| チャックサイズ | Φ1250 mm - Φ1500 mm |
カタログダウンロード
New
MEGA TURN シリーズ
本カタログは、予告なく変更・改訂することがございますので、予めご了承下さい。市場により、販売形態が異なる場合があります。
