| 最大加工幅 | 1525 mm |
| 最大加工長さ | 3050 mm |
| 発振器出力 | 15.0 kW / 20.0 kW |
レーザ加工機
OPTIPLEX HP
厚板を高速・高品質に安定加工
- Mazak SmoothCUT 15.0 kWおよび20.0 kW のレーザ発振器を搭載
- 厚板加工技術GRAND CUTにより、厚板の安定した連続加工を実現
- 操作性・作業性を重視したデザイン設計
- マザックのレーザ発振器Mazak SmoothCUTを搭載し、充実の発振器保証サポートも完備
- CNC装置MAZATROL SmoothLx搭載
高速・高品質な加工を実現
Mazak SmoothCUTとGRAND CUTにより、切断中の溶融鉄の温度が上昇し、切断面の品質が向上します。また、厚さ25 mmの軟鋼では、従来機と比べて80％以上のベベル角度の改善を達成しました。厚板軟鋼材の高品質な連続加工が安定して行えます。
新開発ノズル、マザック独自の加工技術の採用により、加工不良の発生を抑えながら、厚さ50 mmまでの軟鋼や電炉材などのさまざまな材料において、高速・高品質で安定した加工が可能です。
A: 一般的な発振器による切断面
B: Mazak SmoothCUTによる板厚50 mmのGRAND CUT切断面
積み下ろし作業がしやすいワイドオープンドア
ワイドオープンドア採用
機械正面・側面ドアには引き戸式を採用しているため、最小限のフロアスペースで導入できます。開口部はOPTIPLEX 3015 HPが正面1200 mm、側面3210 mm、OPTIPLEX 4220 HPが正面1190 ｍｍ、側面3130 mmの大きなスペースを確保。ワークの積み下ろし作業を容易に行えます。
自動ノズル診断 / 自動ビームセンタリングオプション

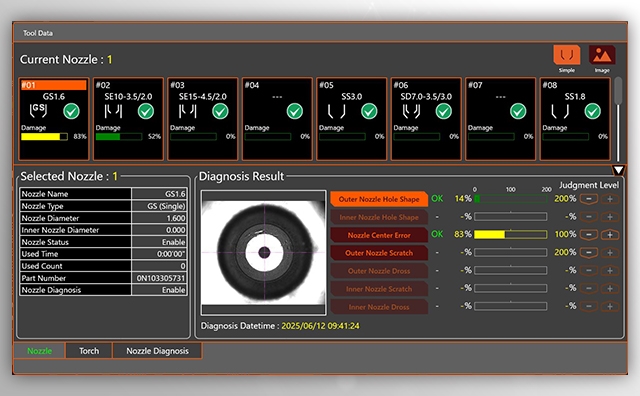

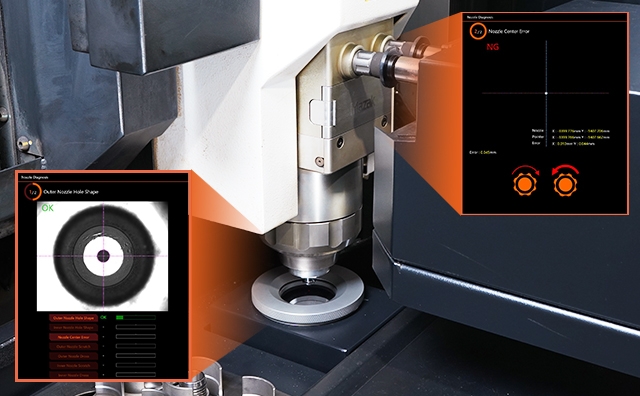

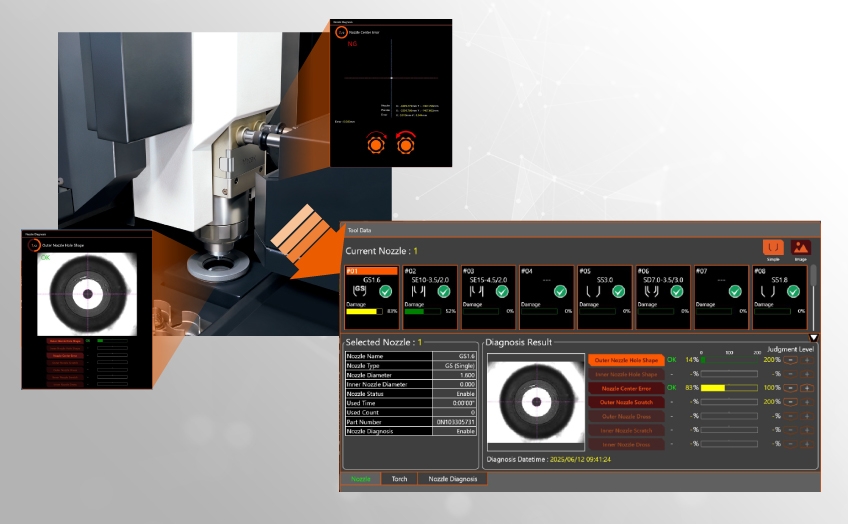

自動ノズル診断はノズル診断カメラで撮影した画像から、ノズルの状態とノズルセンタ位置の誤差を自動で診断します。ノズルの損傷が見つかった場合は、予備ノズルに自動交換します。ノズルセンタ位置がずれている場合、自動ビームセンタリングでノズルセンタを自動調整します。自動診断と調整により作業者の負担を軽減し、自動運転中の生産性と加工精度の向上に寄与します。
自動で加工領域を検出してネスティング
カメラネットワークネスティング オプション*
加工後のテーブル上の端材画像を解析し、自動的に加工可能な領域を検出してネスティングをすることができます。
- *|カメラネットワークネスティングにはMAZAK SMART SYSTEM (板金用CAD / CAMシステム) が必要です。
ナイフエッジクリーナーオプション

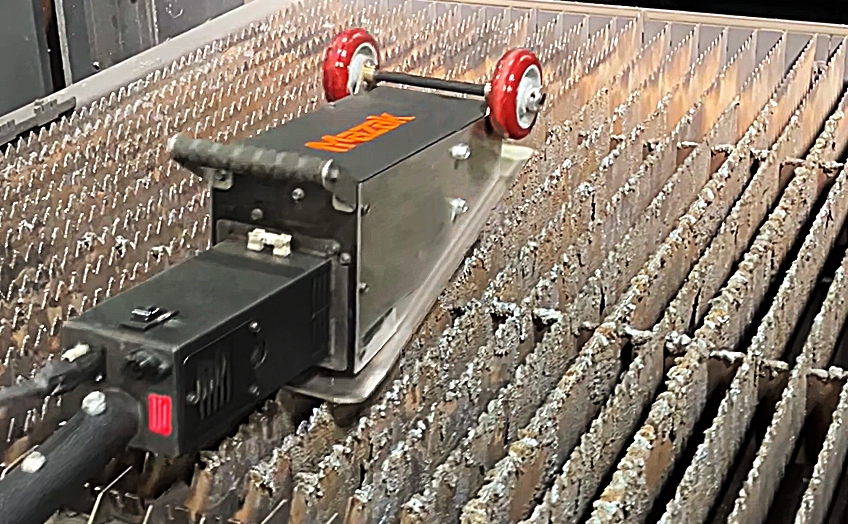

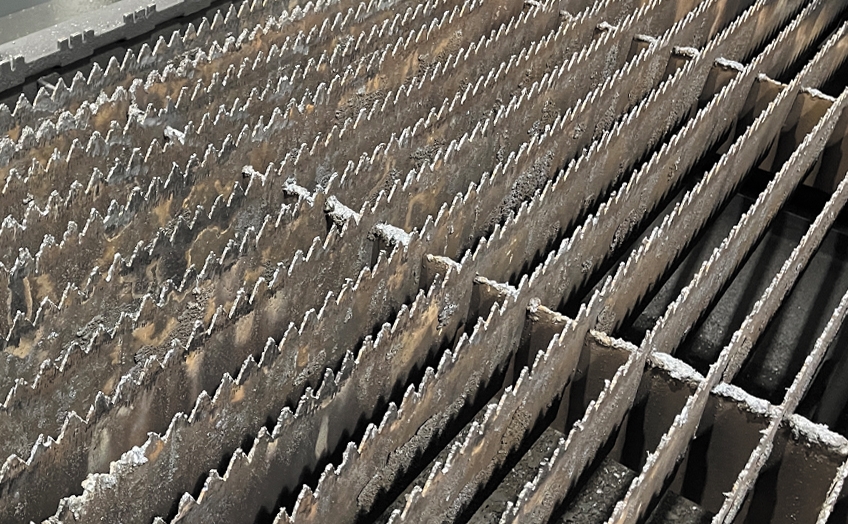

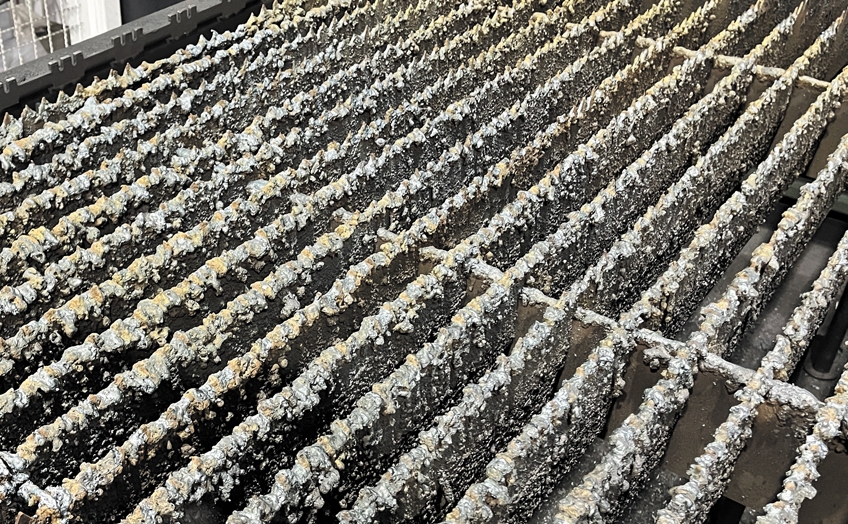

レーザ加工後に発生する硬いドロスを簡単に除去し、ナイフエッジの再利用を実現します。強力なドロス除去機構で、効率よく清掃作業を行えます。交換可能なカッター刃によりコスト削減に貢献します。
- Image-1
- Image-2
- Image-3
ワイドスクリーンとフラットな画面デザインの採用
CNC装置MAZATROL SmoothLx
21.5インチのワイドスクリーン採用により、ネスティングされた板材全体を一目で確認可能です。非常停止ボタンおよびロータリースイッチ以外の操作ボタンは、フラットなデザインを採用。ピクトグラムの採用でより直感的に操作ができます。
21.5インチ大型液晶画面 & タッチパネル
タッチパネル採用により表示画面の拡大、縮小を指先で簡単に操作。また、ワイドスクリーンを採用しているため、ネスティングを一目で確認できます。
操作性を追求したフラットデザイン
非常停止ボタンおよびロータリースイッチ以外の操作ボタンは、フラットなデザインを採用。またピクトグラムの採用でより直感的に操作ができます。
デュアルモニタ搭載可能*
機械の加工エリアやマニュアルを参照しながら作業ができます。
*オプション
マシンモニタによる機械状態管理
3D表示のマシンモニタ画面で機械の状態を一目で把握できます。分かりやすいグラフィックで操作をサポートし、スケジュール運転の進捗を確認することも可能です。
- 1: |機械の状態エラーを3DCGで見える化
- 2: | 機械状態、加工条件、ポジション ＆ レーザ、計測のうち、必要な情報を選択して表示
- 3: | トーチ情報表示
ワンタッチ操作
加工条件データベースなど必要な各種情報をワンタッチで呼び出し可能。より操作しやすくなりました。
旋回 / チルト可能な操作性の高い操作盤
操作盤は旋回可能なため、機械正面でも、側面でも容易に操作が可能です。またスクリーンをチルトできるため身長差・操作姿勢にかかわらず、快適に操作いただけます。
高品質かつ高生産性を実現する マザックのファイバーレーザ発振器
Mazak SmoothCUT
- 高品質ビームを制御し、材質や板厚に最適化することで高コストパフォーマンスを実現
- 銅や真鍮などの高反射材を安定して加工
- Mazak iCONNECTTMの機械遠隔診断（M2Mサービス）により、遠隔で発振器を診断
- 標準保証5年に7年保証（2年追加）・10年保証（5年追加）まで延長が可能
お客様を支援するクラウド型会員サービス
「Mazak iCONNECTTM（ マザック アイコネクト）」は「お客様」、「マザックの機械」そして「マザックのサポートセンタ」を最新技術でつなぐことにより、生産性向上を支援するサービスです。加工支援、稼働監視、保守サポートなど、さまざまなサービス・サポートを提供します。
当社のレーザ加工機はM2Mサービスを3年間無料でご利用いただけます。
機械をインターネットに接続することで機械の持つさまざまな情報を活用した有料サービスです。
機械の稼働監視や遠隔診断・メンテナンスなど、生産性の向上に役立つさまざまな機能を利用できます (STX CHAMPION seriesは除く) 。
M2Mサービスの一例
機械遠隔診断
マザックのサポートセンタとお客様の機械をつなぎ、機械の状態を把握することで、いち早く問題を解決します。加工プログラムに関するアドバイスや、機械トラブルの迅速な復旧を支援し機械のダウンタイムを短縮します。
MAZAK LASER FA SYSTEM

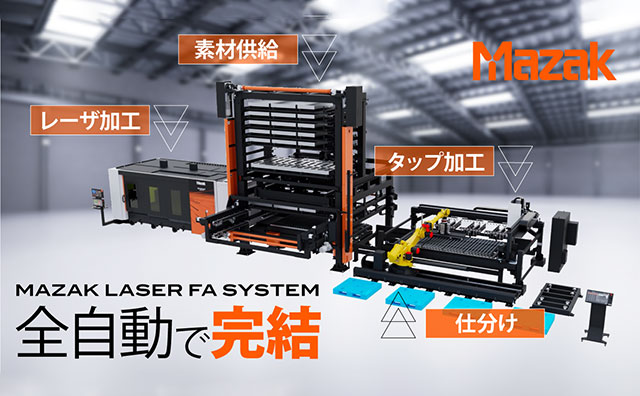

素材供給からレーザ加工、タップ加工、仕分けを全自動で完結

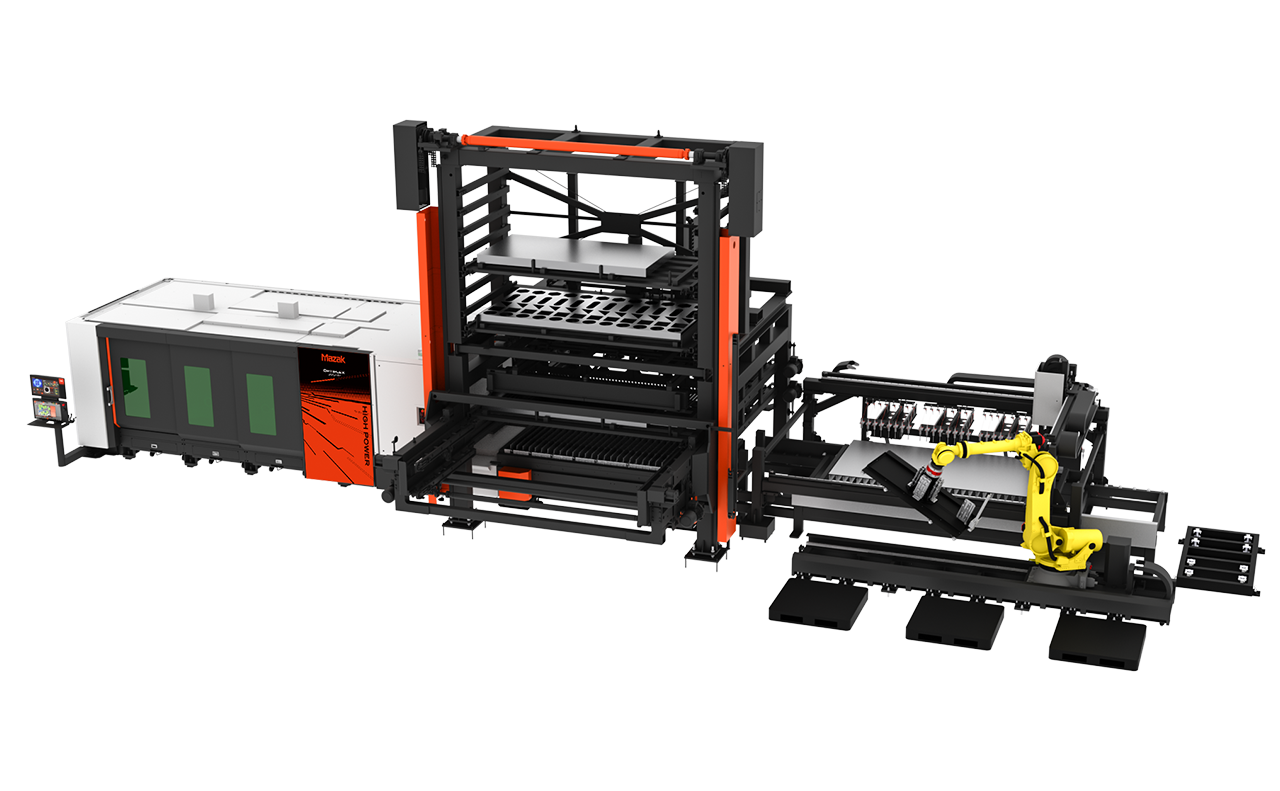

自動化システムの構成
参考動画
OPTIPLEX 3015 HP
OPTIPLEX 4220 HP
| 最大加工幅 | 2050 mm |
| 最大加工長さ | 4120 mm |
| 発振器出力 | 15.0 kW / 20.0 kW |

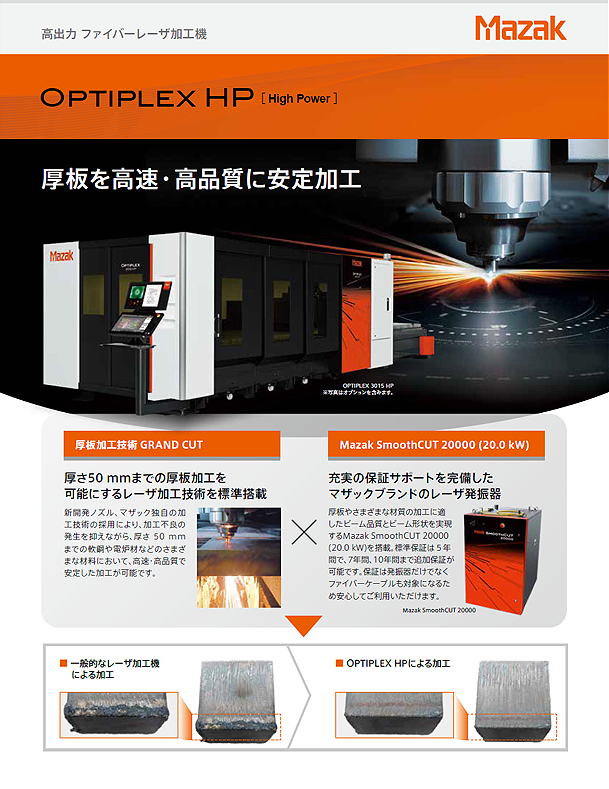

カタログダウンロード
New
OPTIPLEX HP シリーズ
New

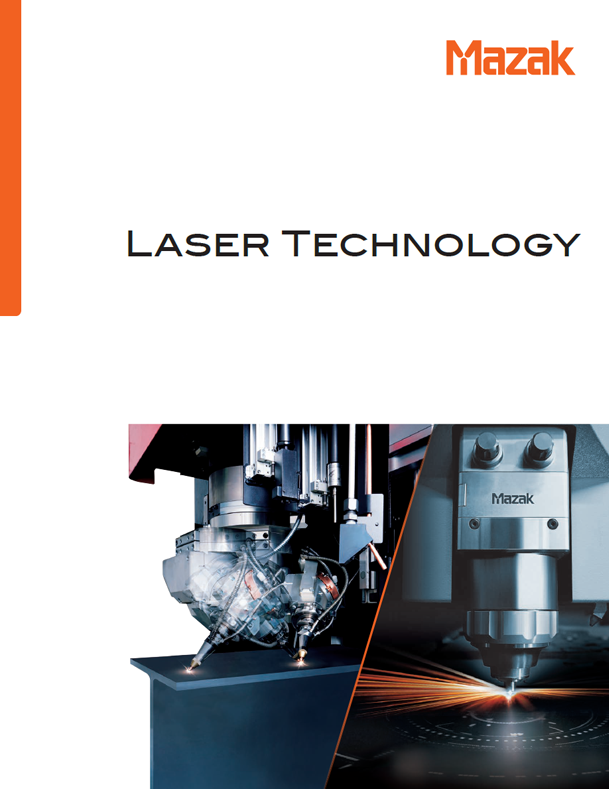

Laser Technology
