マシニングセンタ用自動化システム
自動化ソリューションのご提案
「何から始めればいいかわからない」
自動化の導入をマザックがトータルでサポート
労働人口の減少により人手不足という大きな課題に直面している製造現場。従業員の高齢化が進み、技術・ノウハウの伝承などの課題も顕在化しています。そのような背景の中、解決策の1つとして、マザックには自動化のトータルソリューションがあります。工作機械の選定、加工技術・治具、ソフトウェア、計測機器などをワンストップでご提案。さらに、設備導入後のスムースな生産立ち上げもサポート。煩雑な自動化の導入がワンストップで完結、製造現場の課題を解決へと導きます。
- ヒアリング
- 解決策を検討
- ご提案
- 設計
- 製品の製作・調達
- システムの構築・テストカット
- 納品
- サービス・メンテナンス

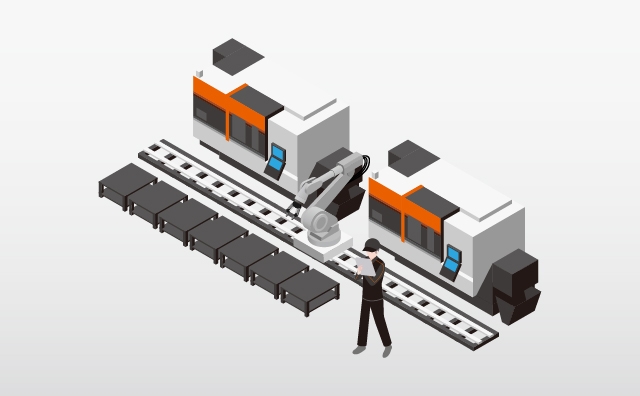

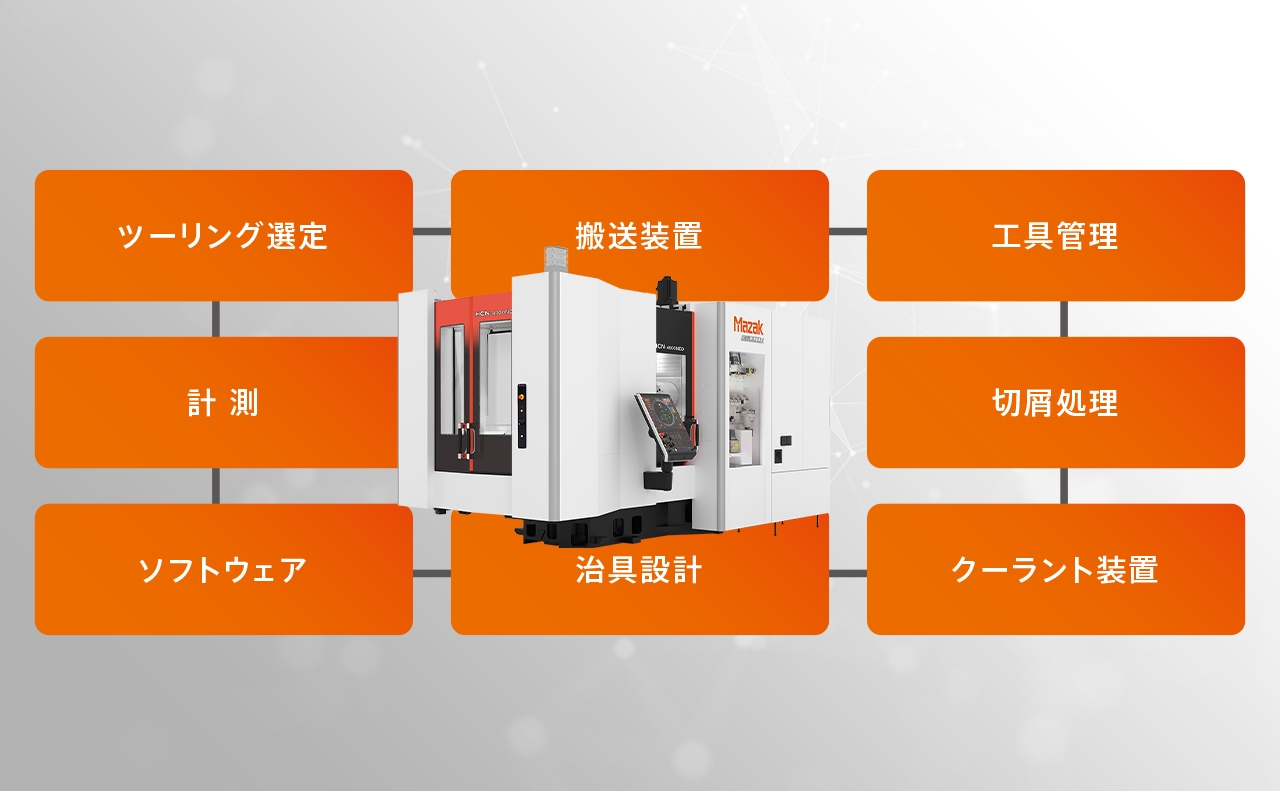

総合工作機械メーカー独自の視点から最適な自動化システムをワンストップでご提案
自動化導入のための発注業務は多岐にわたるため非常に煩雑です。そんな煩雑な業務をマザックが一括で管理、自動化の導入をサポートします。
生産量と品種に合わせた充実の自動化システムラインアップ
ヤマザキマザックではお客様が導入された機械や生産形態に合わせて、さまざまな搬送装置を用意しています。より複雑な自動化をお求めのお客様には個別対応で最適なシステムを提案します。
マシニングセンタ用
1: 少量生産 2: 大量生産 3: 少品種 4: 多品種

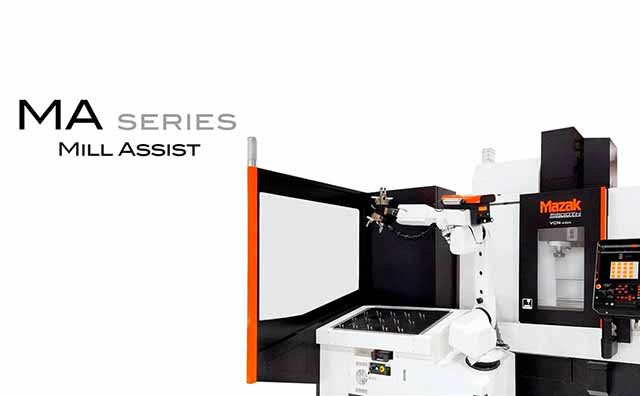

MA（MILL ASSIST）
マシニングセンタ用 ワーク搬送タイプ
簡単運用で省人化を可能にする自動化システム
- 夜間などの無人連続運転で生産性を向上
- 作業者1人で複数台の機械の稼働が可能
対話方式による操作が簡単なソフトウェアSmooth TURN ASSISTまたはSmooth MILL ASSISTにより、ソフトウェアの指示に従うだけで自動運転の設定が完了でき、ロボットティーチングは不要です。
Smooth MILL ASSIST ロボットシステム自動運転ソフトウェア
対話方式による簡単な操作のソフトウェアです
- 素材と完成品形状を入力するだけでロボットティーチングは不要
- ロットごとの自動運転を掛けるだけの簡単運用
Ez LOADER
マシニングセンタ用 旋盤用 ワーク搬送タイプ
協働ロボットによる
省スペースな自動化システム

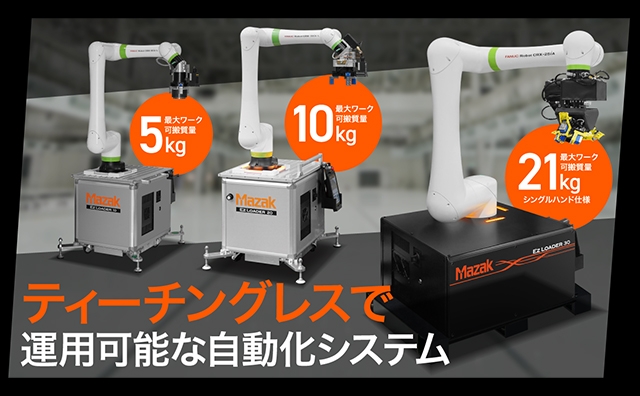

- 協働ロボット、ビジョンセンサ、専用ソフトウェアで構成
- マザック製の中小型の複合加工機、CNC旋盤、立形マシニングセンタに対応
- 協働ロボットを活用することで、安全かつコンパクトなシステムを実現

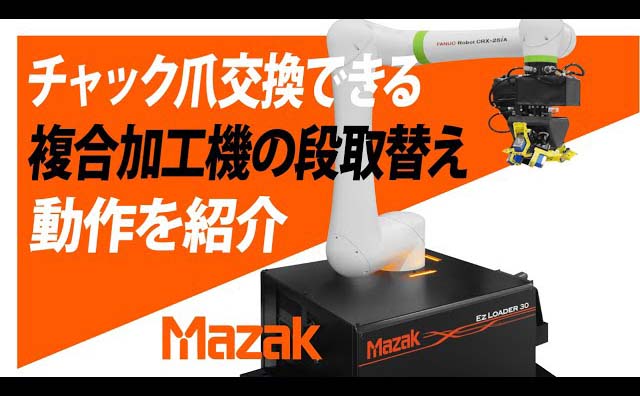

Ez LOADER 10
最大ワーク可搬質量 5 kg
Ez LOADER 20
最大ワーク可搬質量 10 kg
Ez LOADER 30
最大ワーク可搬質量 21 kg*
* シングルハンド仕様
事例紹介
Ez LOADER 20 ＋ 計測装置
Ez LOADERと計測装置を組み合わせたシステムです。計測結果を工具補正に自動で反映することで無人運転の精度不良を防止できます。また、このシステムではEz LOADERで完成品の箱詰め作業も行っています。
Ez LOADER APP
マザトロールで操作する協働ロボットセル専用アプリケーション
- 協働ロボット、ビジョンセンサ、専用ソフトウェアで構成
- マザック製の中小型の複合加工機、CNC旋盤、立形マシニングセンタに対応
- 協働ロボットを活用することで、安全かつコンパクトなシステムを実現
- ヒアリング
- 解決策を検討
- ご提案
- 設計
パレットチェンジャ
マシニングセンタ用 パレット搬送タイプ
加工中にワークの取り付けや
段取り替え作業ができるため
生産性が向上します。
スムースなパレット交換動作を可能にしたロータリータイプパレットチェンジャは重量ワーク積載のパレットも迅速に交換し、生産性向上を実現します。
6パレットチェンジャ
あらかじめ素材をパレットに取り付けておくことで、夜間の自動運転や複数の加工機の段取りをすることが可能になります。
AWC
マシニングセンタ用 パレット搬送タイプ
オートワークチェンジャ（AWC）
ワークストッカに保管された素材を機内へ搬入、加工完了後に搬出しワークストッカに格納します。設定されたスケジュールに合わせ、搬入、搬出を順次に行い、連続加工を行います。
［搬送可能ワーク仕様］
搬送最大質量 *1 65 kg, 搬送最大寸法 *2 Φ350 mm × H315 mm
*1: ワークホルダを含む。
*2: 40 ワークストッカの一部のストッカは最大寸法が異なります。
生産量に応じて選択できるワークストッカ
導入後もお客様の工場で生産状況に合わせてストッカ数を32 ワークストッカ → 40 ワークストッカへ拡張できます。
- 1
- 2
段取り管理・自動運転ソフトウェア Smooth AWC
Smooth AWCは、本機のCNC装置 MAZATROL SmoothAiに組み込まれたVARIAXIS i-300 AWC用の段取り管理・自動運転ソフトウェアです。
- 19インチタッチパネルで、直感的な操作が可能・AWC 全体のシステム状態をわかりやすく表示
- ワークホルダ上の同じ治具で異なるワークを加工する場合でも簡単に運転が可能
- 自動運転中に作業者へワーク段取り作業を指示本機のCNC画面を切り替えて操作可能
PALLETECH
マシニングセンタ用 パレット搬送タイプ
高生産性パレット搬送型自動化システム
機械と治具の有効活用とシステム稼働率向上の相乗効果により、必要最小限の設備投資で生産性向上を実現します。
- 多品種加工を可能にする治具・ワークをセットしたパレットの自動搬送
- システムシミュレーションで見つかった機械と治具の遊休時間を加工スケジュールの最適化で短縮
- システム稼働率の向上を可能とする高信頼性を作りこんだ機械とシステム
柔軟なシステム拡張
現状の生産量と予算に合わせて最適なサイズの「パレテックマニュファクチャリングセル」（平面）、「パレテックハイライズシステム」（2段）、「 パレテックハイライズシステム」（3段）を選択できます。据付後、生産量が増大しても必要に応じて拡張することができます。
異種加工機も組み込み可能
横形マシニングセンタと同時5軸マシニングセンタ、複合加工機を1システム内に組み込むことができます。
PMC NEO

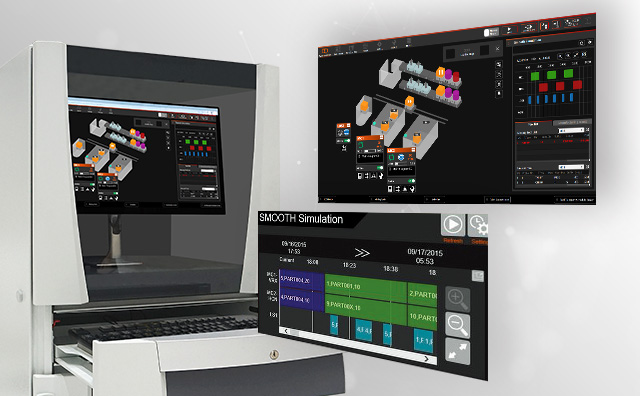

PMC NEOはマザックのFMS「パレテックシステム」の自動運転・管理を行うソフトウェアです。Smoothシミュレーションでは、自動運転中に最大１ヶ月先までの加工進捗と工具資源の確認ができ、長時間無人運転を実現させます。
Smoothシミュレーション
自動運転中に最大１ヶ月先までシミュレーションが可能です。工具準備が容易で、生産高も予測します。機械負荷の平準化も可能です。
スケジュール運用形態
フレキシブルな生産が可能な品番によるスケジュール、簡単なパレット番号によるスケジュール、お客様の生産形態に合わせた運用が可能です。また複数の品番を合わせたセット生産や全行程を一個ずつ進捗させる生産も可能です。
サーバPCの保守装備
不意の停電のための無停電電源装置はもちろん、RAIDによるHDDの二重化を標準装備しています。PCのダウンタイムリスク減の貢献します。
ホーム画面
システム状態ひと目でわかる基本画面、マザトロールSmoothCNCと統一感のあるデザインです。
スマート接続
LAN接続された事務所のPCでも監視できます。
実績表示機能
各種実績データを多彩なグラフで出力します。管理者様の稼働分析をより容易にしました。
MAZATEC SMS
マシニングセンタ用 パレット搬送タイプ

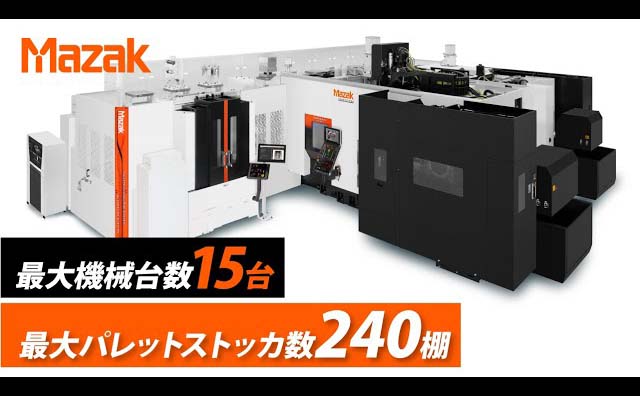

- 加工機械：最大15台、ローディングステーション：最大8基、倉庫：最大240棚まで対応
- システム全長と全高は、工場据付空間に合わせてレイアウト可能
- 各棚のサイズをワークや汎用パレット、素材バケットに応じ、最大6種類まで設定可能 ・高速搬送を実現するスタッカクレーン
- 素材パレットの入出庫専用のステーションの設置が可能
- 2方向からアクセス可能な作業性の良いローディングステーション、エリアセンサで安全を確保
- 多様な運用を可能にする加工管理システム Smooth PMC
- 上位システムとの接続・連携も提供可能 （特注） 接続については、お客様のシステム担当者様と打合せが必要な、ソフトウェアのカスタマイズ商品です。
MAZATEC SMS の加工管理システム
加工管理制御ソフトは、運転データの作成や運転状況、加工進捗を確認できます。加工管理制御ソフトウェアは、パレテックシステムのSmooth PMCをベースに、素材パレットも管理できるよう開発されています。自動運転では、治具パレットと素材パレットが段取りステーションで同期します。
MPP（MULTI PALLET POOL）
マシニングセンタ用 パレット搬送タイプ
省スペース多段パレットストッカシステム

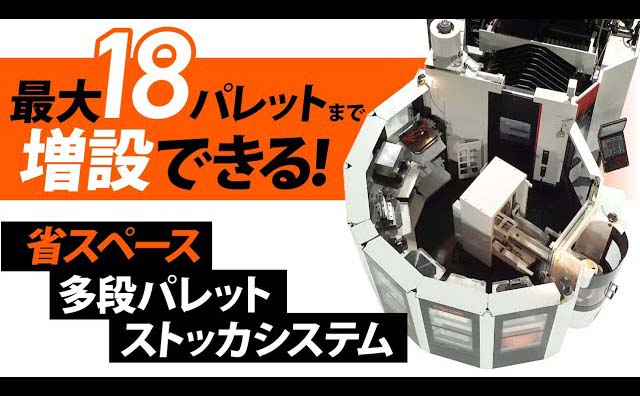

MPP (MULTI PALLET POOL)は、5軸加工機や横形マシニングセンタとパレットストッカ、パレットローダを組み合わせた自動化システムです。最大24*パレットまで対応可能です。多品種少量生産に最適な自動化システムとして飛躍的な生産性向上を実現します。
* 対応機種に制限があります。
MPP 6PC、12PC、18PCタイプ
省フロアスペース
マザックの自動化システム (パレテックシステム)と同じ生産システムでより少ないフロアスペースを実現。
左: 2段12PCストッカシステム 右: MPP(12PC)
A: 7587 mm, B: 8946 mm, C: 67.87 m2, D: 4217 mm, E: 8969 mm, F: 37.82 m2
拡張性のある パレットストッカ
システム導入後、生産状況に合わせて 6PC→12PC→18PC へストッカ数を拡張可能。
- * |VARIAXIS iシリーズ機(i-800NEOは除く)のみ単体機納入後のMPP取り付けが可能です。MPP取り付け準備(シングルテーブル仕様)が必要です。
搬送可能ワーク仕様
| 機種 | パレットサイズ | 搬送質量 （パレット含まず） | 搬送最大寸法[直径 × 高さ] （パレット含まず） |
|---|---|---|---|
| VARIAXIS i-600 NEO | □ 400 mm | 400 kg | Φ600 mm × 425 mm |
| VARIAXIS i-700 NEO | □ 500 mm | 600 kg | Φ730 mm × 500 mm |
| VARIAXIS i-700T | Φ610 mm | 600 kg | Φ730 mm × 500 mm |
| VARIAXIS i-800 NEO | □ 500 mm | 700 kg | Φ730 mm × 500 mm |
| VARIAXIS C-600 | □ 500 mm | 500 kg | Φ730 mm × 450 mm (C110)*1 |
| VARIAXIS C-700 | □ 500 mm | 600 kg | Φ730 mm × 500 mm |
| HCR-5000S | □ 500 mm | 500 kg | Φ700 mm × 643.6 mm (R602)*2 |
- *1: |C110 mm面取り部あり
- *2: |R602 mm曲面部あり
MPP 10PC、16PC、24PC タイプ*
- * |24PCは対応機種に制限があります。
省フロアスペース
マザックの自動化システム (パレテックシステム)と同じ生産システムでより少ないフロアスペースを実現。
左: 2段16PCストッカシステム 右: MPP(16PC)
A: 7531 mm, B: 7672 mm, C: 57.78 m2, D: 4633 mm, E: 8673 mm, F: 40.18 m2
拡張性のある パレットストッカ
システム導入後、生産状況に合わせて 10PC→16PCへストッカ数を拡張可能。最大24PCに対応した機種も展開しています。
- * |単体機納入後のMPP取り付けが可能です。2PCまたはFMS準備仕様(オプション)が必要です。ストッカ数は標準仕様と異なり8 /14PCの選択になります。24PCは10PCと16PCからの拡張はできません。
搬送可能ワーク仕様
| 機種 | パレットサイズ | 搬送質量 （パレット含まず） | 搬送最大寸法[直径 × 高さ] （パレット含まず） |
|---|---|---|---|
| 10PC、16PC | |||
| HCN-4000 NEO | □ 400 mm | 400 kg | Φ630 mm × 900 mm |
| HCN-5000 NEO | □ 500 mm | 700 kg | Φ800 mm × 1000 mm |
| HCN-5000/50 | □ 500 mm | 700 kg | Φ800 mm × 1000 mm |
| 24PC | |||
| HCN-5000 NEO | □ 500 mm | 700 kg | Φ800 mm × 700 mm (1 / 2段目) |
| Φ800 mm × 1000 mm (3段目) | |||
Smooth MPPはMPPの自動運転・ 管理を行うソフトウェアです
機械のCNC操作盤の表示画面上で、運転データの作成、スケジュール進捗や運転状況を確認できます。 タッチパネルの採用により直感的な操作が可能です。またネットワークに接続すれば、事務所のPCやタブレット、スマートフォンでも 稼働状況を閲覧*することができます。 *Wi-Fi環境はお客様準備となります。
一目で状況の把握が可能
システムモニタ画面は、システムや工程進捗の状況をビジュアルで表示します。 システム運転の監視がより容易になります。
シミュレーション機能
実機データに基づいたシミュレーションにより、事前にシステム運転計画の最適化が可能になります。その他にも、自動運転に不足する工具リストの表示、自動運転に使用しない工具リストの表示、完成するパーツの時期と個数を予測表示します。
リアルタイムに作業指示を表示
ローディングステーションでの作業指示や、 不足工具の準備を促す画面 を表示することでオペレータの作業を 支援します。
多彩な実績表示機能
各種実績データを多彩なグラフで出力し、 システム管理者の稼動解析をより容易 にします。
カタログダウンロード
Automation
New
MA-20/400, MA-35/400
New

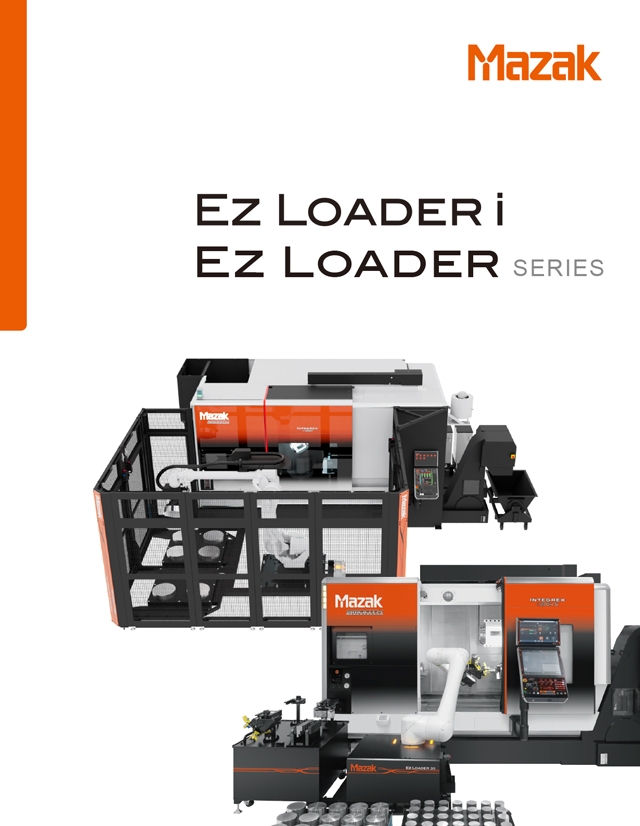

Ez LOADER i, Ez LOADER シリーズ
