立形マシニングセンタ
VCN
切削性能を強化した高性能立形マシニングセンタ
- 切削性能を強化したビルトインモータ主軸
- 主軸剛性と最高のバランスを持つ高剛性な機械構造による重切削能力
- Y軸移動量の延長による広い加工エリアとテーブルサイズ
- 安定した高精度加工を実現する機械仕様と機能
ツールシャンク形式(標準)
切削能力最大54%アップ、BT40主軸を標準搭載

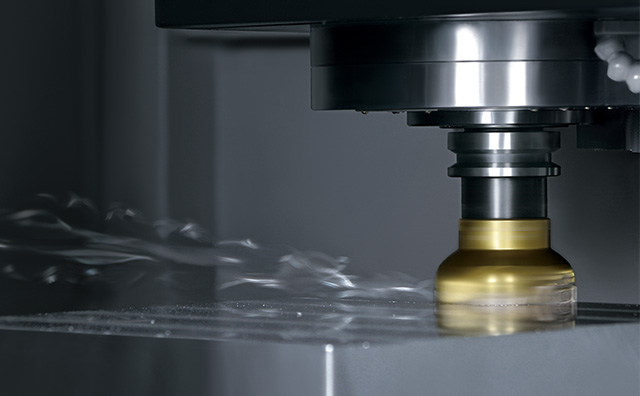

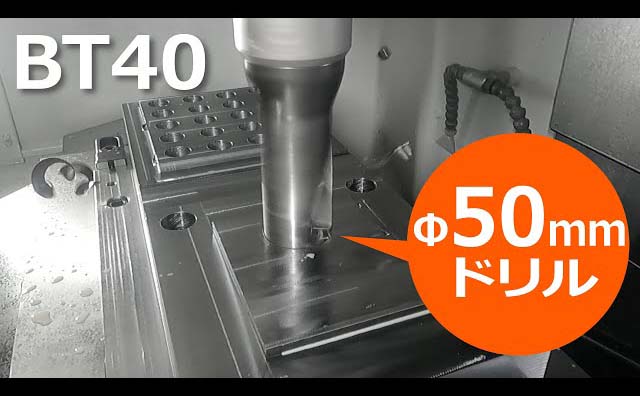

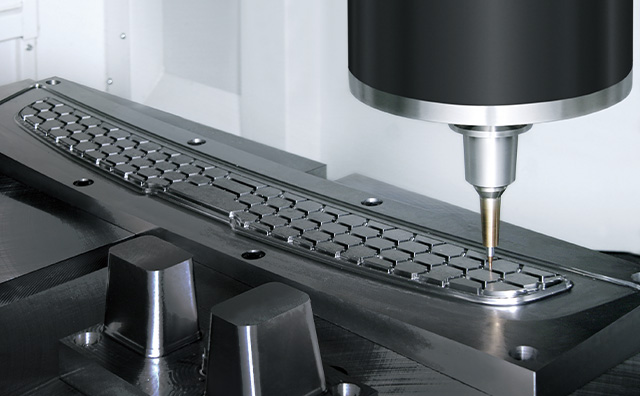

VCN-460、VCN-600に搭載される18.5 kW、12000 min-1仕様の標準主軸は、従来機の切削能力に対して、Φ80 mmのフェイスミルでは41％向上、Φ50 mmのエンドミルでは54％の向上を実現しました。さらにΦ50 mmのUドリル加工やM30のタップ加工も可能です。オプション仕様にアルミニウム加工、金型加工に最適な18000 min-1主軸を準備しました。
| Φ80 mmフェイスミル | 切削能力 | 被削材：S45C | ||
| 従来主軸 | 361 cm3 | 41%UP | ||
| 新主軸 | 508 cm3 | 41%UP | ||
| Φ50 mmエンドミル | 切削能力 | 被削材：S45C | ||
| 従来主軸 | 418 cm3 | 54%UP | ||
| 新主軸 | 645 cm3 | 54%UP | ||
出力30 kW BT50の高性能ビルトインモータ主軸を搭載
VCN-535C、VCN-700Dは、鋼材からアルミ材までさまざまな材質に対応した標準主軸8000 min-1仕様と、高速仕様・ハイトルク仕様の全４種類の主軸から選択できます。高速加工から重切削まで幅広いアプリケーションに対応します。
| 機種 | 主軸 | |||
|---|---|---|---|---|
| 7000 min-1 | 8000 min-1 | 10000 min-1 | 18000 min-1* | |
| VCN-535C | － | ● | 〇 | － |
| VCN-700D | 〇 | ● | 〇 | 〇 |
●：標準、〇：オプション、ー：対応なし *BT40のみ
主軸剛性と最高のバランスを持つ高剛性な機械構造
構造解析による3D設計

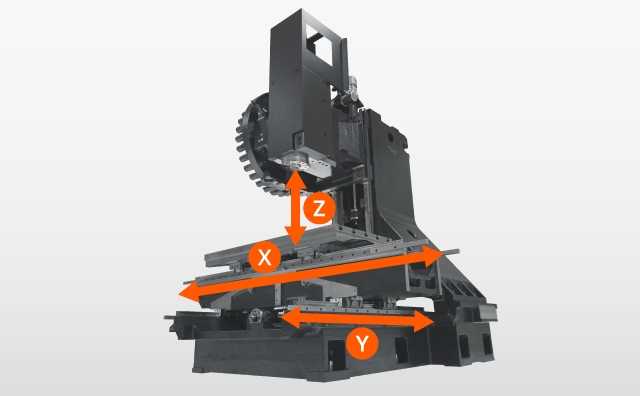

構造解析によって3D設計されたベッド・コラムの基本構造により、熱変位によるコラムの姿勢変形量を従来機と比較して40%*改善しました。
低振動な高性能主軸は、機械温度同調による外筒冷却を採用することで熱膨張を抑制します。安定した加工精度が得られます。
* VCN-460
* 写真はVCN-460です。

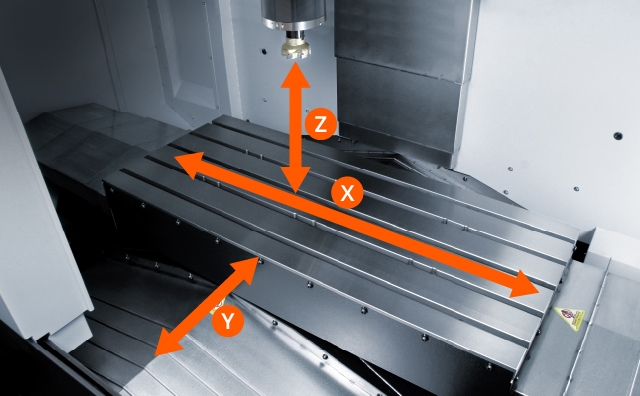

広い加工領域とテーブルサイズ
VCNシリーズのテーブルは、Y軸ストロークの延長で大きな加工領域を確保、大きな取付具やワークを搭載できます。ワークに応じて最適なテーブルサイズを選択できます。
| Y軸ストローク | テーブルサイズ | 最大ワーク寸法 | |
| VCN-460 | 460 mm | 900 mm × 460 ｍｍ | 900 mm × 460 mm × 570 mm |
| VCN-600 | 600 mm | 1300 mm × 600 ｍｍ | 1740 mm × 650 mm × 770 ｍｍ |
| VCN-535C | 530 mm | 1300 mm × 550 ｍｍ | 1300 mm × 550 mm × 570 / 770* ｍｍ |
| VCN-700D | 700 mm | 1740 mm × 700 ｍｍ | 1740 mm × 700 mm × 770 ｍｍ |
* ハイコラム仕様の最大ワーク寸法です。

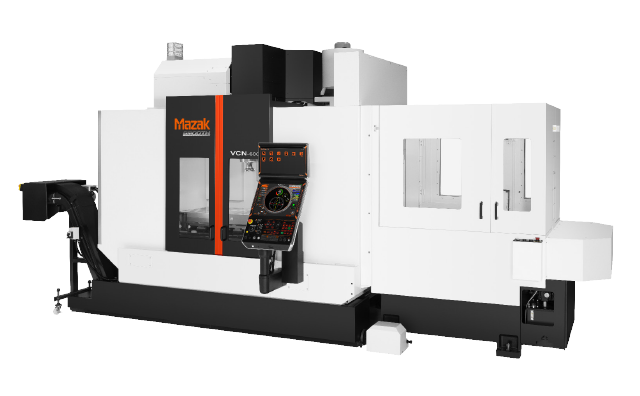

2 パレットチェンジャ*

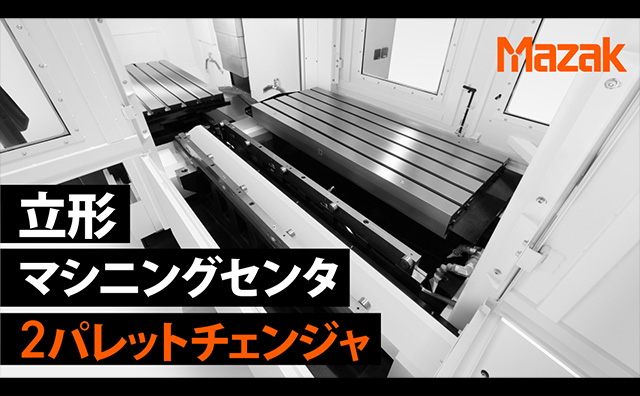

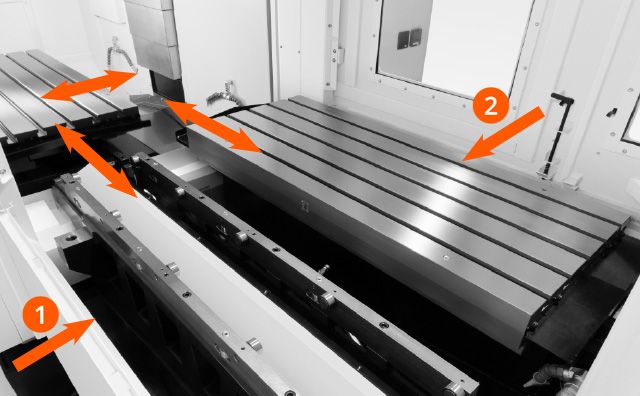

加工中でも次の素材の取り付け、完成品の取り外しが行えるため生産性を向上します。機械本体とパレットチェンジャは正面側から、さらにパレットチェンジャ側は背面側からもアクセスが可能で、2パレットの段取り作業をスムースに行えます。
*オプション
| VCN-600 2パレットチェンジャ | |
|---|---|
| パレットサイズ | 1300 mm × 550 mm |
| パレット最大積載質量 | 800 kg |
| パレット上面の形状 | 18 mm T溝×5本 100 mmピッチ |
| パレット交換時間 | 17秒 |
使い勝手や加工用途によって選択できるCNC装置
スタンダードモデルから高速・高精度制御の高機能CNC装置まで選択できます。誰でも簡単に使えるマザトロールプログラミングをさらに強化した「クイックマザトロール」搭載。

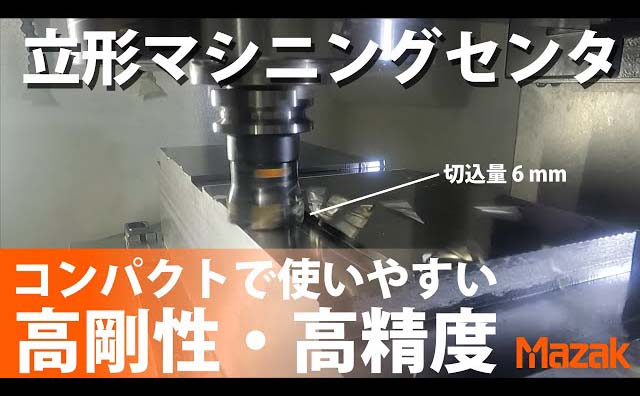

参考動画

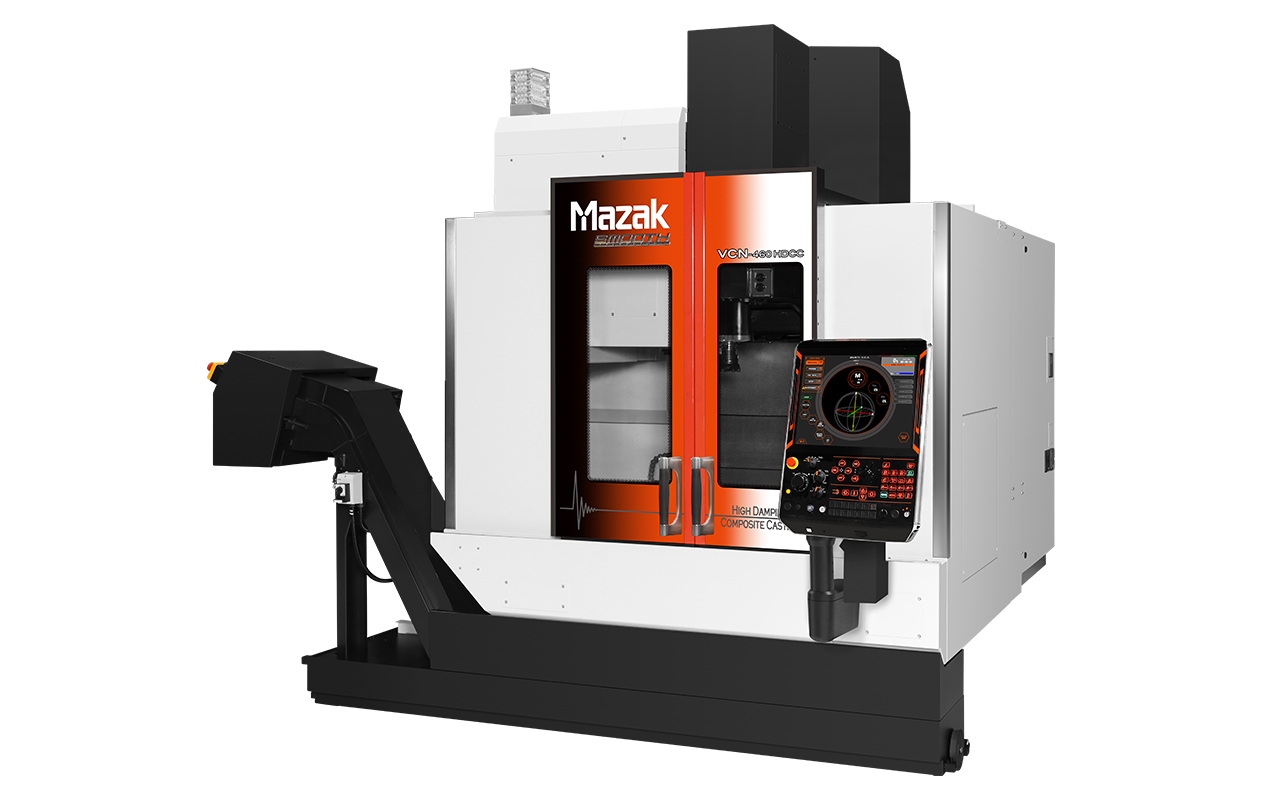

VCN-460

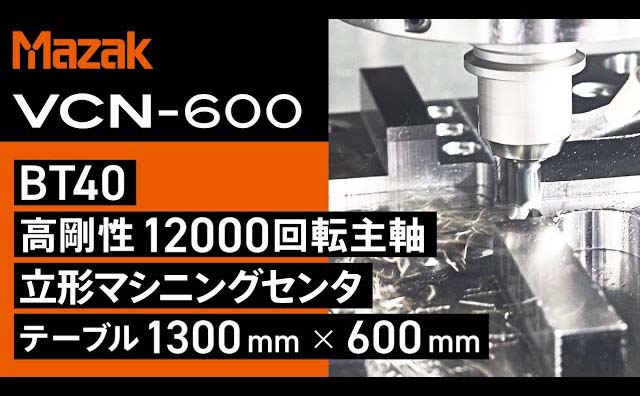

VCN-600
| ツールシャンク形式（標準） | BT40 |
| 主軸最大回転速度 | 12000 min-1 (rpm) |
| テーブルサイズ | 1300 mm × 600 mm |
VCN-535C
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 8000 min-1 (rpm) |
| テーブルサイズ | 1300 mm × 550 mm |
VCN-700D
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 8000 min-1 (rpm) |
| テーブルサイズ | 1740 mm × 700 mm |
カタログダウンロード
New
VCN-460, VCN-600
New
VCN-535C, VCN-700D
本カタログは、予告なく変更・改訂することがございますので、予めご了承下さい。市場により、販売形態が異なる場合があります。
