Centros de Torneamento CNC

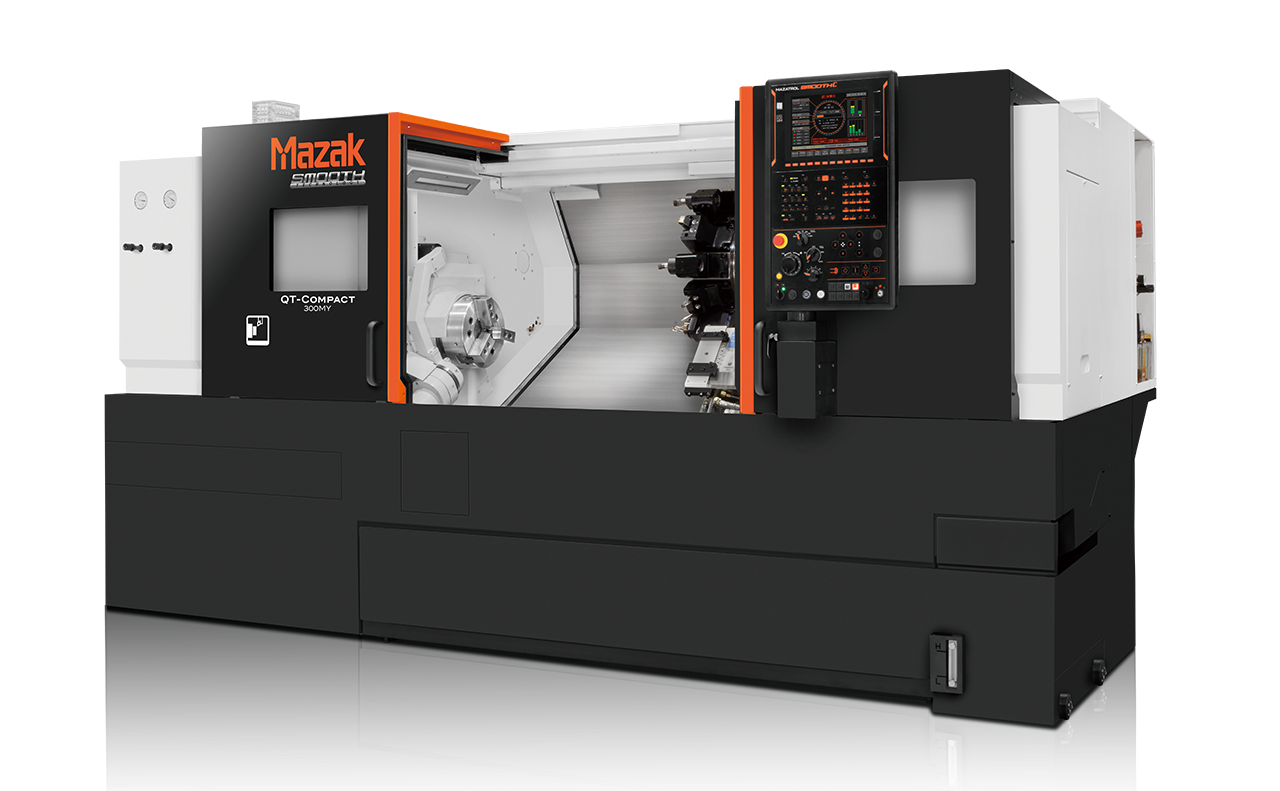

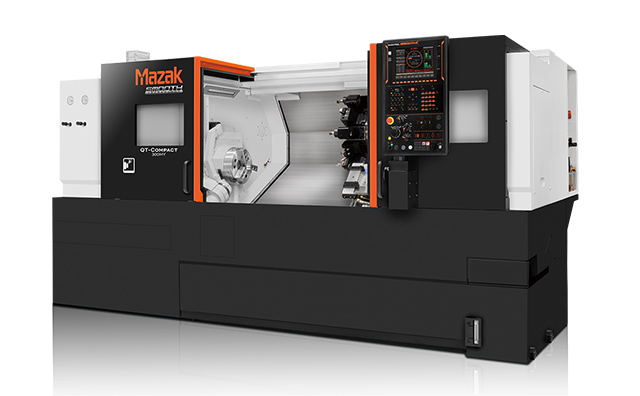

QT-COMPACT

Centros de torneamento CNC compactos e de alto desempenho

Alta rentabilidade e rigidez
Ampla gama para várias aplicações, como torneamento, fresagem, maquinação do eixo Y e opções de segundo spindle
Equipado com sistema CNC MAZATROL SmoothC, com excelente operabilidade e controlo de alta velocidade e alta precisão

Diâmetro da Bucha

Alta rentabilidade e rigidez

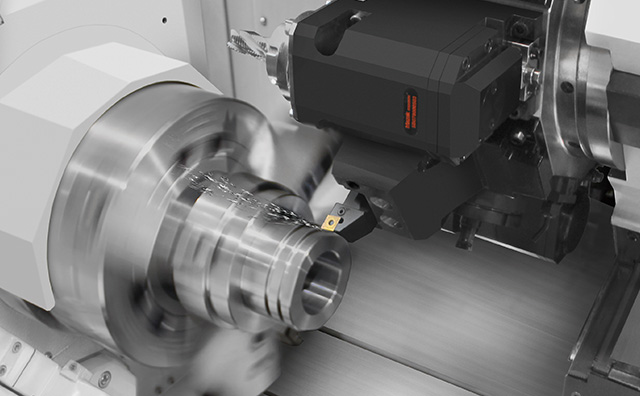

Spindle Integral para alcançar alta produtividade e alta precisão

Todas as séries estão equipadas com hélice / motores integrados, o que permite várias operações, como maquinação pesada de metais ferrosos, ou maquinação de alta velocidade de metais não ferrosos, como alumínio. Não são usadas engrenagens nem correias porque são fontes de vibração, garantindo alta precisão.

O Spindle também pode operar a indexação do eixo C em incrementos mínimos de 0.0001° e contornos.

100 Series: 6”

200 Series: 8”

300 Series: 10”

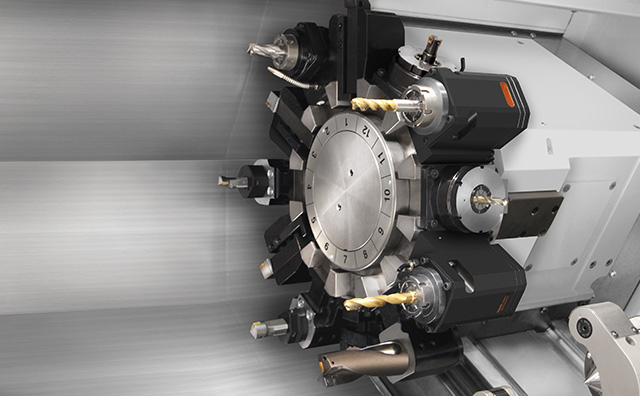

Torreta de tambor de 12 posições, com função de fresagem

A torreta de tambor é desenhada para mínimizar interferências. Ao utilizar indexação rotativa sem elevação, é possível fixar /soltar da torreta de alta velocidade sem interferências. Os portadores de ferramentas são montados rigidamente na torre por quatro parafusos. Torreta de 24 posições também está disponível opcionalmente.

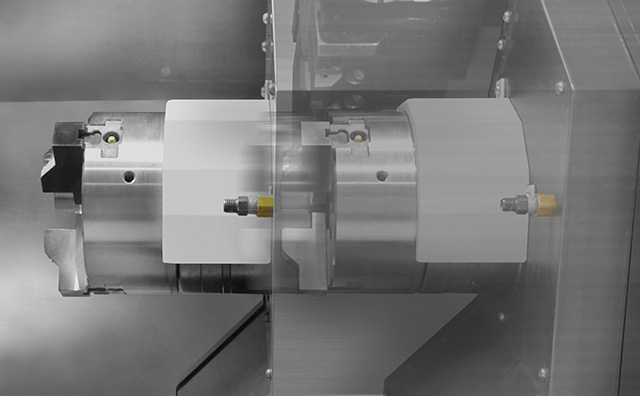

Sub-spindle

Ao orientar os dois maquinação, a transferência de peças de alta precisão do maquinação principal para o segundo maquinação pode ser realizada para maquinação contínua. 100 Series: 5”, série 200 / 300: 6”

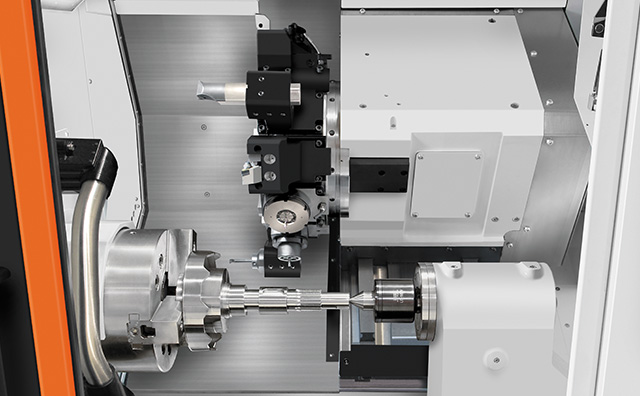

Eixo Y para maquinação de formas complexas

A longa marcha do eixo Y garante alta precisão e alta eficiência na maquinação de peças complexas.
Curso do eixo Y: 100 (± 50 ) mm

Gama alargada com funções de fresagem em todas as séries

Máquina pode ser selecionada de acordo com seu estilo de produção

	Spindle	Spindle de ferramentas rotativas	Eixo Y	Sub-spindle	Contraponto	Universal
100MY L	15 kW 6000 rpm	5,5 kW 4500 rpm	●	ー	●	500U
100MS L			ー	●	ー		ー
100MSY L			●	●	ー
200MY L	15 kW 5000 rpm mínimo	5,5 kW 4500 rpm	●	ー	●	500U	1000U
200MS L			ー	●	ー		ー
200MSY L			●	●	ー		ー
300MY L	15 kW 4000 rpm	5,5 kW 4500 rpm	●	ー	●	500U	1000U
300MS L			ー	●	ー		ー
300MSY L			●	●	ー		ー

Alta produtividade mesmo em espaços limitados

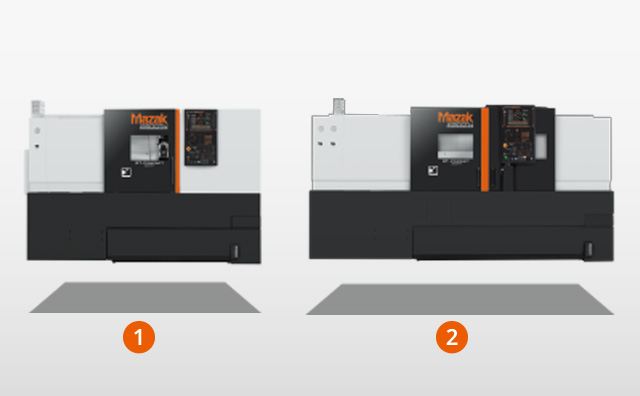

Máquinas com o mesmo tamanho universal exigem o mesmo espaço em planta.

Para máquinas com o universal de 500U, todas as máquinas da série 100 à 300 podem ser instaladas com o mesmo espaço planta: 4,39m².
Para máquinas com o universal de 1000U, série 200M, 200MY, 300M, 300MY pode ser instalado com o mesmo espaço de planta: 5.96m².

1: | 4,39 m²(2600 mm × 1690 mm)
2: | 5,96 m² (3385 mm × 1760 mm)

Operabilidade inigualável com controles de alta velocidade / alta precisão

Equipado com MAZATROL SmoothC

Os programas podem ser facilmente feitos por simples comandos base. Com a programação MAZATROL, mesmo operadores inexperientes podem criar programas rapidamente. Há um separador para cada processo. O progresso e a disponibilidade para produção, programação, gestão de dados de ferramentas, setup e manutenção podem ser geridos centralmente.

Várias opções para automação avançada

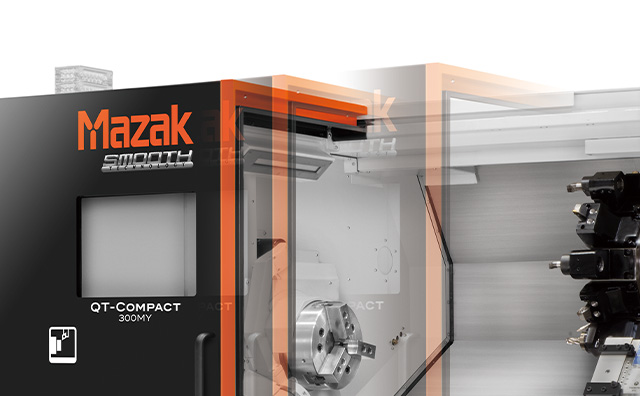

Porta frontal automática

Ele suporta velocidades de abertura / fecho de 3 passos e possui um dispositivo de segurança integrado para parar a operação por um sensor de pressão táctil. Abertura / fecho automático com sensores de área também estão disponíveis.

Tool eye

O setup da ferramenta é feita simplesmente colocando a ponta da ferramenta em contato com o sensor, que automaticamente registrará a ferramenta no sistema CNC, reduzindo significativamente o tempo de setup da ferramenta.

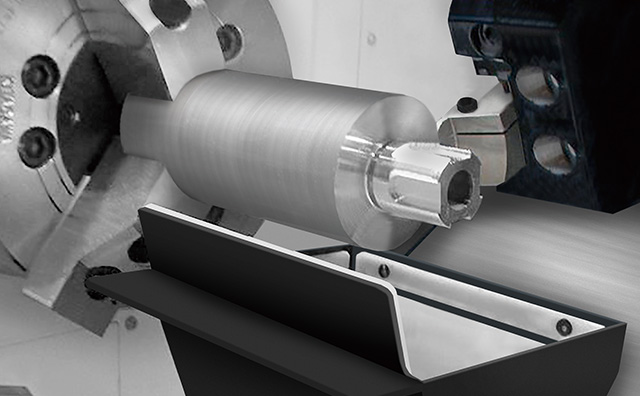

Apanhador de peças automático

Esta função irá recolher automaticamente as peças acabadas e depoisitar numa caixa de peças fora da máquina. Pode ser combinado com alimentadores de barras ou transportadores de peças para criar um sistema automatizado.

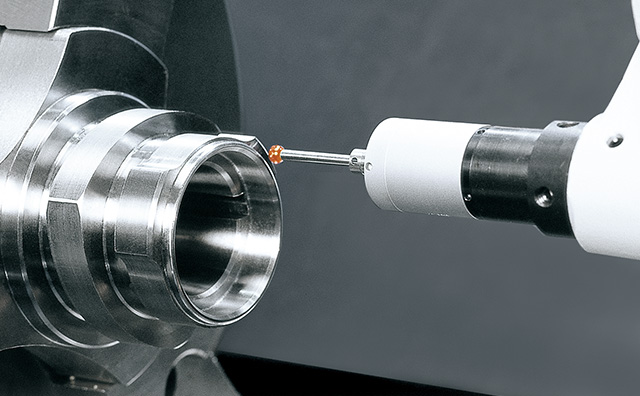

Medição automática de peças

Esta função utiliza um sensor táctil montado na torre para medir automaticamente os diâmetros interno e externo, irregularidades de superfície, etc., da peça maquinada para realizar correções de ferramentas e para manter a precisão de maquinação durante a operação sem supervisão.

Automação para produção em massa

A série QT-COMPACT L pode adicionar cercas de segurança, interlock, funções de segurança para operadores
para automações de alto nível usando sistemas de robôs.
